Roxtec RS Ex-tætning med SLF RS

Brug udskriftsknappen på siden for at få et optimeret udskriftslayout.

Ex-klassificeret tætning for boltning til et enkelt kabel eller rør.

Roxtec RS Ex med SLF RS er en tætning, der er klassificeret til Ex e- og Ex tb-områder. Den har en metalkrave og er beregnet til enkeltkabler eller -rør. Gennemføringen har to halvdele med aftagelige lag, så den kan tilpasses kabler og rør af forskellig størrelse. Sleeven fastboltes på konstruktionen.

  • Gnaverbestandig
  • Hurtig og nem at montere

Download

Datablad (metrisk)

Gå til vores webshop for at se vores produkter.

Webshop

Produktegenskaber

  • fire rated.svg
    Brandklassificeret
  • watertight.svg
    Vandtæt
  • gas-tight.svg
    Gastæt
  • ex rated.svg
    Ex godkendt
  • ip-ul nema.svg
    IP/UL NEMA

Download

Datablad (metrisk)

Sideindeks

Normeringer og certifikater Montering Tætninger til din industri Data om tætningskomponenter Prekonfigurerede gennemføringssæt Konfigurer dit eget gennemføringssæt

Normeringer og certifikater

Certifikater bliver løbende tilføjet, fornyet og erstattet. Besøg regelmæssigt for at sikre overholdelse.

Brand

  • A-KLASSE i henhold til IMO 2010 FTP-kode
  • E/EI-klassificering i henhold til EN 13501
  • F/T-klassificering i henhold til UL 1479
  • H-KLASSE i henhold til IMO 2010 FTP-kode + HC-brandbelastningskurve
  • Jetfire i henhold til ISO 22899-1 og OTI 95634

Tæthed

  • Gas: 2,67 bar (katastrofe)
  • Vand: 4 bar (katastrofe)
  • IP 68
  • UL/NEMA 4,4X,12,13

Understøtter

  • Ex godkendt

Certifikater

Disse vurderinger og klassifikationer repræsenterer eksempler på den verificerede ydeevne af denne tætningsløsning. For en komplet liste over tilgængelige certifikater, besøg vores Certifikater-side.

Montering

Læs mere om Roxtec-tætningssystem, og få mere at vide om, hvordan du udfører en korrekt installation på vores installationssider.

Byggekonstruktion

  • concrete_icon.svg
    Beton
  • sandwich.svg
    Sandwich panel
  • gypsum.svg
    Gips
  • metal.svg
    Metal

Monteringstype

  • bolting.svg
    Boltning

Monteringsvejledninger

Tekniske tegninger

Billeder

Tætninger til din industri

Udforsk de mange forskellige anvendelsesmuligheder hvor du kan drage fordel af vores løsninger.

Data om tætningskomponenter

Her finder du tekniske data om hver enkelt del af vores system.

Runde rammer/tætninger

RS B Ex-kit

RS B Ex-kit
RS B PE Ex-kit

RS B PE Ex-kit
RS B ES Ex-kit

RS B ES Ex-kit

Prekonfigurerede gennemføringssæt

Grundet stål

RS 100 B Ex AISI316 WOC/PRIMED

  • Kapacitet (antal x størrelse) 1x (48.0-70.0)
  • Udvendige mål ØxD (mm) 195 x 78
  • Vægt (kg) 2.9
  • Art.-nr. EXRSB0100102112
dxf
Download
stp
Download
Webshop

RS 125 B Ex AISI316 WOC/PRIMED

  • Kapacitet (antal x størrelse) 1x (66.0-98.0)
  • Udvendige mål ØxD (mm) 213 x 78
  • Vægt (kg) 3.45
  • Art.-nr. EXRSB0125102112
dxf
Download
stp
Download
Webshop

RS 150 B Ex AISI316 WOC/PRIMED

  • Kapacitet (antal x størrelse) 1x (93.0-119.0)
  • Udvendige mål ØxD (mm) 236 x 78
  • Vægt (kg) 4.2
  • Art.-nr. EXRSB0150102112
dxf
Download
stp
Download
Webshop

Galvaniseret stål

RS 25 B Ex AISI316/GALV

  • Kapacitet (antal x størrelse) 1x (3.6-12.0)
  • Udvendige mål ØxD (mm) 96 x 35
  • Vægt (kg) 0.43
  • Art.-nr. EXRSB0250002118
Webshop

RS 43 B Ex AISI316/GALV

  • Vægt (kg) 0.92
  • Art.-nr. EXRSB0430002118
Webshop

RS 50 B Ex AISI316/GALV

  • Kapacitet (antal x størrelse) 1x (8.0-30.0)
  • Udvendige mål ØxD (mm) 60 x 78
  • Vægt (kg) 1.45
  • Art.-nr. 101918
Webshop

RS 75 B Ex AISI316/GALV

  • Kapacitet (antal x størrelse) 1x (24.0-54.0)
  • Udvendige mål ØxD (mm) 165 x 65
  • Vægt (kg) 2.05
  • Art.-nr. EXRSB0750002118
Webshop

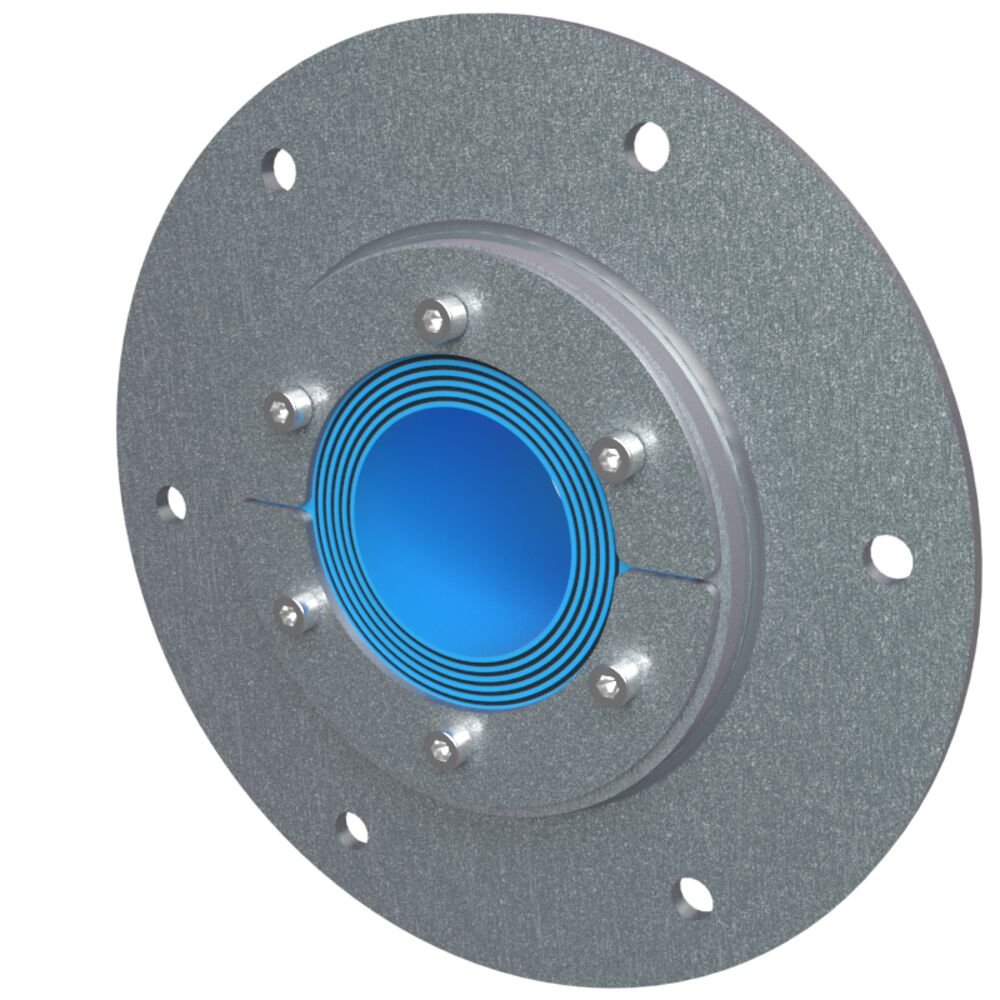

RS 100 B Ex AISI316 WOC/GALV

  • Vægt (kg) 2.9
  • Art.-nr. EXRSB0100102118
Webshop

RS 100 B Ex AISI316/GALV

  • Kapacitet (antal x størrelse) 1x (48.0-70.0)
  • Udvendige mål ØxD (mm) 195 x 65
  • Vægt (kg) 3
  • Art.-nr. EXRSB1000002118
Webshop

RS 125 B Ex AISI316 WOC/GALV

  • Vægt (kg) 3.6
  • Art.-nr. EXRSB0125102118
Webshop

RS 125 B Ex AISI316/GALV

  • Kapacitet (antal x størrelse) 1x (66.0-98.0)
  • Udvendige mål ØxD (mm) 213 x 65
  • Vægt (kg) 4.26
  • Art.-nr. EXRSB1250002118
Webshop

RS 150 B Ex AISI316 WOC/GALV

  • Vægt (kg) 4.47
  • Art.-nr. EXRSB0150102118
Webshop

Rustfrit stål

RS 25 B Ex AISI316/AISI316

  • Kapacitet (antal x størrelse) 1x (3.6-12.0)
  • Udvendige mål ØxD (mm) 96 x 40
  • Vægt (kg) 0.48
  • Art.-nr. EXRSB0250002121
dxf
Download
stp
Download
Webshop

RS 43 B Ex AISI316/AISI316

  • Kapacitet (antal x størrelse) 1x (4.0-23.0)
  • Udvendige mål ØxD (mm) 110 x 78
  • Vægt (kg) 0.9
  • Art.-nr. EXRSB0430002121
dxf
Download
stp
Download
Webshop

RS 50 B Ex AISI316/AISI316

  • Kapacitet (antal x størrelse) 1x (8.0-30.0)
  • Udvendige mål ØxD (mm) 140 x 78
  • Vægt (kg) 1.45
  • Art.-nr. EXRSB0500002121
dxf
Download
stp
Download
Webshop

RS 75 B Ex AISI316/AISI316

  • Kapacitet (antal x størrelse) 1x (24.0-54.0)
  • Udvendige mål ØxD (mm) 165 x 78
  • Vægt (kg) 2.08
  • Art.-nr. EXRSB0750002121
dxf
Download
stp
Download
Webshop

RS 100 B Ex AISI316 WOC/AISI316

  • Kapacitet (antal x størrelse) 1x (48.0-70.0)
  • Udvendige mål ØxD (mm) 195 x 78
  • Vægt (kg) 2.7
  • Art.-nr. EXRSB0100102121
dxf
Download
stp
Download
Webshop

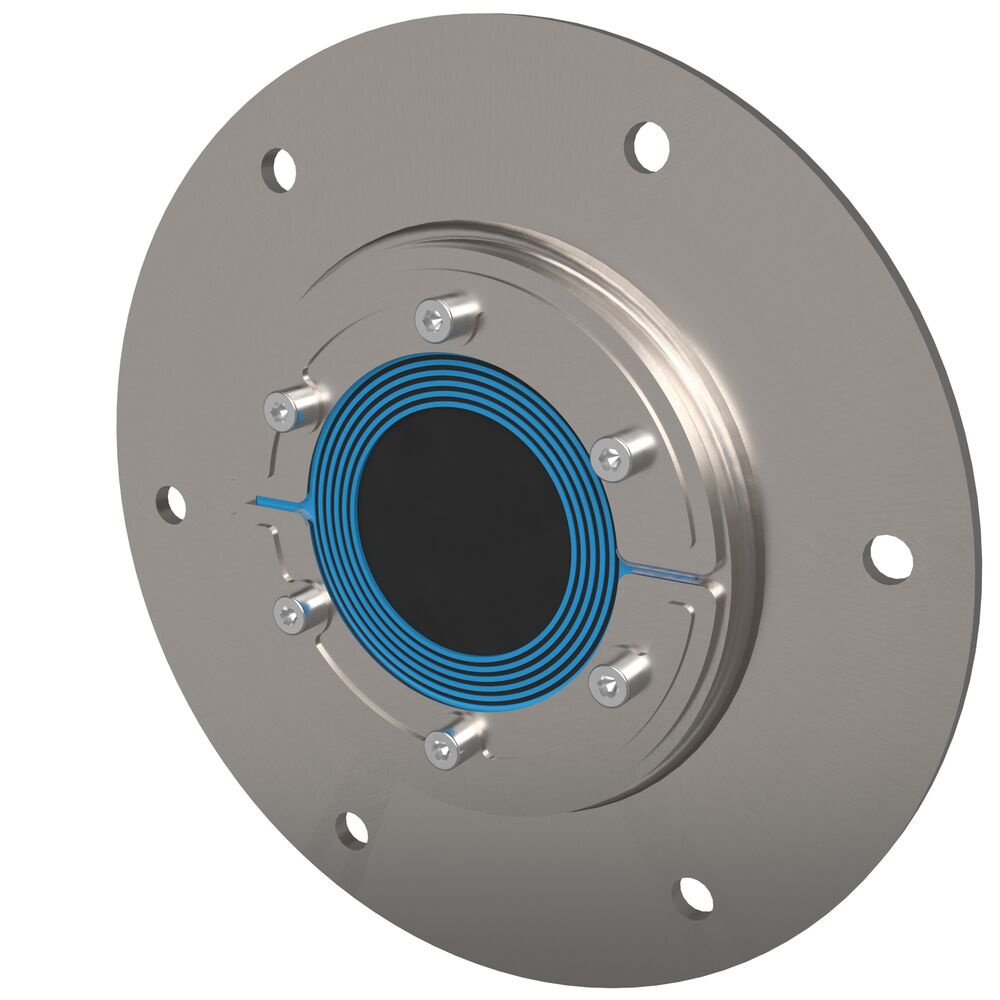

RS 100 B Ex AISI316/AISI316

  • Kapacitet (antal x størrelse) 1x (48.0-70.0)
  • Udvendige mål ØxD (mm) 110 x 78
  • Vægt (kg) 3
  • Art.-nr. EXRSB1000002121
Webshop

RS 125 B Ex AISI316 WOC/AISI316

  • Kapacitet (antal x størrelse) 1x (66.0-98.0)
  • Udvendige mål ØxD (mm) 213 x 78
  • Vægt (kg) 3.6
  • Art.-nr. EXRSB0125102121
dxf
Download
stp
Download
Webshop

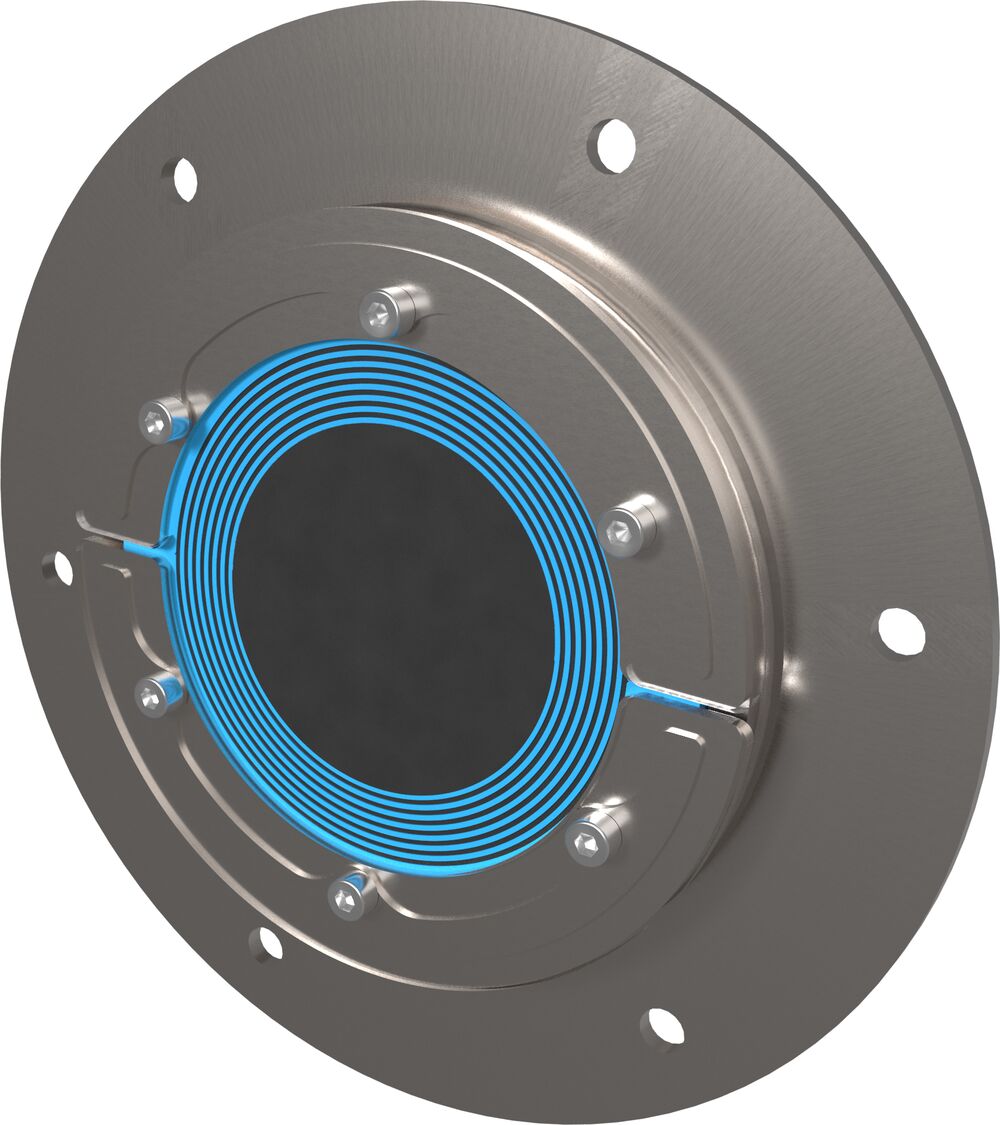

RS 125 B Ex AISI316/AISI316

  • Kapacitet (antal x størrelse) 1x (66.0-98.0)
  • Udvendige mål ØxD (mm) 145 x 78
  • Vægt (kg) 3.94
  • Art.-nr. 163616
Webshop

RS 150 B Ex AISI316 WOC/AISI316

  • Kapacitet (antal x størrelse) 1x (93.0-119.0)
  • Udvendige mål ØxD (mm) 236 x 78
  • Vægt (kg) 4.06
  • Art.-nr. EXRSB0150002121
dxf
Download
stp
Download
Webshop
Grundet stål
Navn Kapacitet (antal x størrelse) Udvendige mål ØxD (mm) Vægt (kg) Art.-nr.
RS 100 B Ex AISI316 WOC/PRIMED 1x (48.0-70.0) 195 x 78 2.9 EXRSB0100102112
RS 125 B Ex AISI316 WOC/PRIMED 1x (66.0-98.0) 213 x 78 3.45 EXRSB0125102112
RS 150 B Ex AISI316 WOC/PRIMED 1x (93.0-119.0) 236 x 78 4.2 EXRSB0150102112
Galvaniseret stål
Navn Kapacitet (antal x størrelse) Udvendige mål ØxD (mm) Vægt (kg) Art.-nr.
RS 25 B Ex AISI316/GALV 1x (3.6-12.0) 96 x 35 0.43 EXRSB0250002118
RS 43 B Ex AISI316/GALV 0.92 EXRSB0430002118
RS 50 B Ex AISI316/GALV 1x (8.0-30.0) 60 x 78 1.45 101918
RS 75 B Ex AISI316/GALV 1x (24.0-54.0) 165 x 65 2.05 EXRSB0750002118
RS 100 B Ex AISI316 WOC/GALV 2.9 EXRSB0100102118
RS 100 B Ex AISI316/GALV 1x (48.0-70.0) 195 x 65 3 EXRSB1000002118
RS 125 B Ex AISI316 WOC/GALV 3.6 EXRSB0125102118
RS 125 B Ex AISI316/GALV 1x (66.0-98.0) 213 x 65 4.26 EXRSB1250002118
RS 150 B Ex AISI316 WOC/GALV 4.47 EXRSB0150102118
Rustfrit stål
Navn Kapacitet (antal x størrelse) Udvendige mål ØxD (mm) Vægt (kg) Art.-nr.
RS 25 B Ex AISI316/AISI316 1x (3.6-12.0) 96 x 40 0.48 EXRSB0250002121
RS 43 B Ex AISI316/AISI316 1x (4.0-23.0) 110 x 78 0.9 EXRSB0430002121
RS 50 B Ex AISI316/AISI316 1x (8.0-30.0) 140 x 78 1.45 EXRSB0500002121
RS 75 B Ex AISI316/AISI316 1x (24.0-54.0) 165 x 78 2.08 EXRSB0750002121
RS 100 B Ex AISI316 WOC/AISI316 1x (48.0-70.0) 195 x 78 2.7 EXRSB0100102121
RS 100 B Ex AISI316/AISI316 1x (48.0-70.0) 110 x 78 3 EXRSB1000002121
RS 125 B Ex AISI316 WOC/AISI316 1x (66.0-98.0) 213 x 78 3.6 EXRSB0125102121
RS 125 B Ex AISI316/AISI316 1x (66.0-98.0) 145 x 78 3.94 163616
RS 150 B Ex AISI316 WOC/AISI316 1x (93.0-119.0) 236 x 78 4.06 EXRSB0150002121
