  3. Casestudy Ceneri-tunnel, Zwitserland

Afdichting van kasten en behuizingen in het AlpTransit-project

Bescherming van technische apparatuur voor veilige exploitatie van de tunnel.

Afdichting van kasten en behuizingen in het AlpTransit-project

De drukdichte besturingskasten in de zijgangen en technische nissen van de AlpTransit Ceneri-spoortunnel beschermen de elektrische regelapparatuur en cruciale veiligheids- en radiotechnologie tegen vuil, vocht en hitte. De kasten zijn afgedicht met Roxtec kabeldoorvoeren.

"Met Roxtec kabelafdichtingen hebben wij een betrouwbaar en bewezen product dat voldoet aan de eisen van de klant voor drukdichte maar flexibele kabelwartels waarin kabels met voorgemonteerde connectoren kunnen worden ingevoerd", aldus Christian Bracher, CEO van Swibox AG, leverancier van kastsystemen.

Hoogste veiligheidsniveau

De veiligheidsnormen voor de bouw en exploitatie van spoortunnels zijn bijzonder streng. Er worden significant hoge eisen gesteld aan de nieuwe transalpiene spoorverbinding met basistunnels in Gotthard en Ceneri in Zwitserland. Aangezien passagiers- en goederentreinen met een snelheid van 250 km/u door de Ceneri-tunnel rijden, moeten alle gebruikte componenten bestand zijn tegen enorme druk- en onderdrukbelastingen. Daarnaast zijn er de aanzienlijke temperatuurverschillen, de hoge luchtvochtigheid en de extreme stofconcentraties.

De combinatie van Roxtec kabelafdichtingen en speciale oplossingen van Swibox, zoals airconditioningsystemen, schakelkasten en aftakbehuizingen met een hoge kabeldichtheid, zorgt voor betrouwbare functionele integriteit en bescherming van alle elektrische componenten. Zowel Roxtec producten als Swibox oplossingen hebben de voorafgaande veeleisende tests volledig doorstaan en dragen bij aan de veilige exploitatie van de tunnel. De innovatieve systemen voldoen aan de eisen voor tunnel- en bouwconstructies.

Geschikt voor meerdere uitdagingen

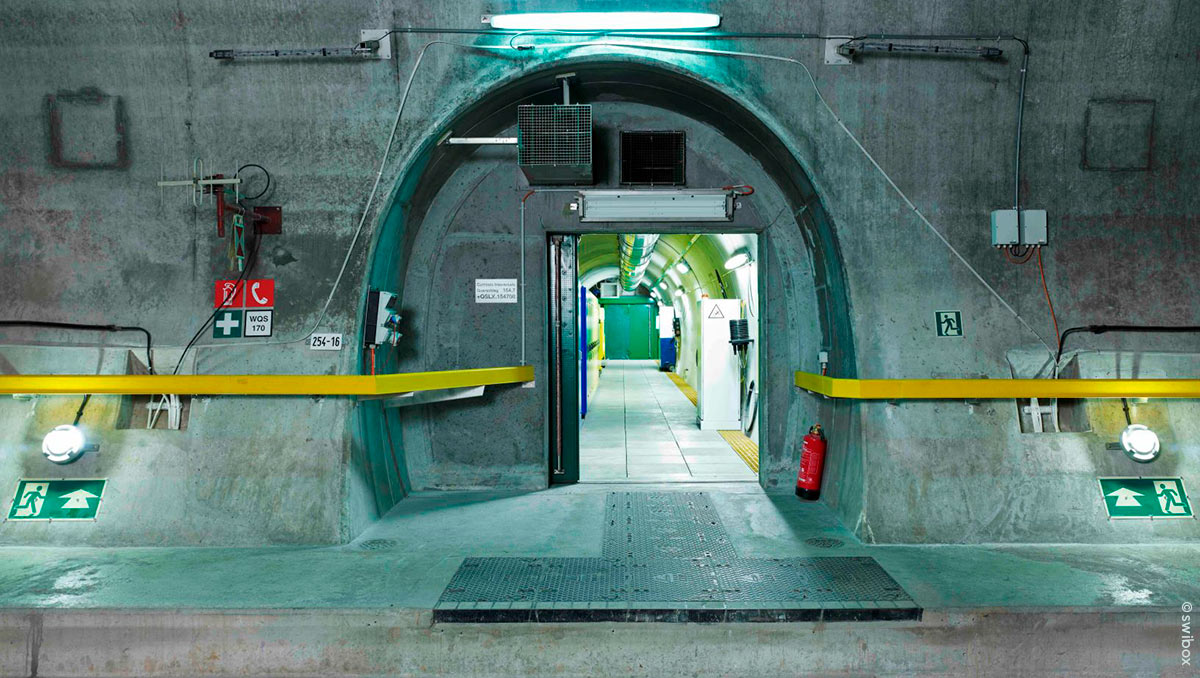

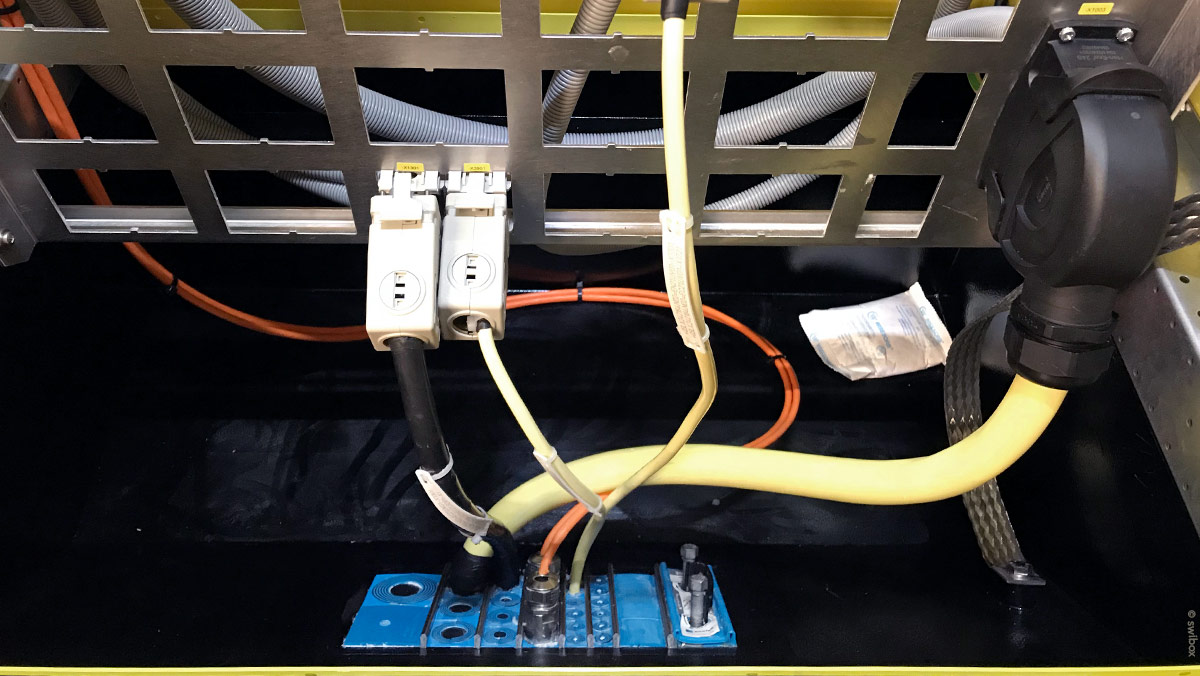

In de vluchttunnels worden gedeeltelijk van airconditioning voorziene Swibox G10 kasten en G10 wandkasten gebruikt. De Roxtec CF 16 roestvaststalen frames met Roxtec CM compacte afdichtmodulen zijn geïnstalleerd in deze drukbestendige crossover-behuizingen met airconditioning. Daarnaast zorgt een reeks reguliere afdichtmodulen (RM) van Roxtec ervoor dat de door Swibox gebruikte klantspecifieke kastdoorvoerframes voldoen aan de eisen.

De geavanceerde afdichtingen van Roxtec leveren een significante bijdrage aan het waarborgen van de vereiste luchtdichtheid.

Ze kunnen de uitdagende omstandigheden in het overgangsklimaat aan, zoals vermogensverlies, drukbelasting, vuil, luchtvochtigheid, geothermische hitte en ook de invloed van de restwarmte van de kasten.

Roxtec kabelafdichtingen voldoen aan de eisen van de klant
Christian Bracher, CEO, Swibox AG

Waarom Roxtec?

  • Luchtdicht en drukbestendig
  • Brand-, water- en stofdicht
  • Eenvoudige installatie, inspectie en onderhoud
  • Uniform ruimtebesparend ontwerp van hoge kwaliteit
  • Reservecapaciteit voor retrofits en upgrades

Projectgegevens

Projectbeschrijving

Bouw van de Ceneri-tunnel voor de milieuvriendelijke vlakke spoorlijn door de Alpen

Betrokken bedrijven

AlpTransit Gotthard AG – verantwoordelijk voor het tunnelproject, Swibox AG – verantwoordelijk voor de ontwikkeling en implementatie van besturingskasten en behuizingen

Toepassingen

Afdichting van kabelinvoeren in besturingskasten en behuizingen in het tunnelsysteem

Afdichtingseisen

Dichtheid bij wisselende drukbelastingen van +/-10 kP, bescherming tegen trillingen en schokgolven, IP65 voor bescherming tegen stof en vocht, bescherming tegen hitte, levensduur van minimaal 25 jaar

Roxtec producten

Verschillende Roxtec afdichtoplossingen voor kabels, inclusief de compacte Roxtec CF 16 AISI 304-kabeldoorvoeren en Roxtec afdichtmodulen voor klantspecifieke doorvoerframes voor kasten
