Soluţiile de etanşare Roxtec EMC

Etanșări pentru compatibilitate electromagnetică.

Soluţiile de etanşare Roxtec EMC

Utilizați soluțiile de etanșare Roxtec EMC pentru a asigura protecția de primă clasă împotriva interferențelor electromagnetice de tip EMI și a impulsurilor electromagnetice de tip EMP. Etanșările sunt aprobate de cele mai importante instituţii de clasificare și sunt folosite în industriile cu cerințe solicitante de protecție.

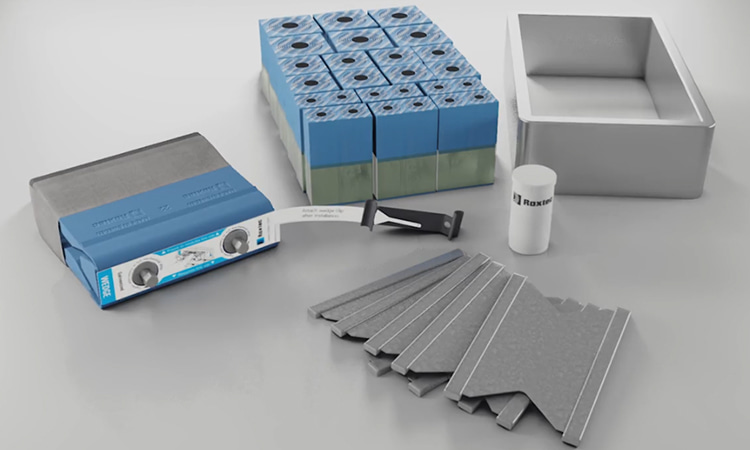

Soluțiile Roxtec EMC sunt alcătuite din varianta ES, care asigură ecranarea electromagnetică și varianta PE pentru protecția împotriva interferențelor cauzate de ecranele de cabluri sau de țevile metalice. Ambele sisteme sunt, de asemenea, certificate pentru protecția la foc, gaze și apă.

Error loading video

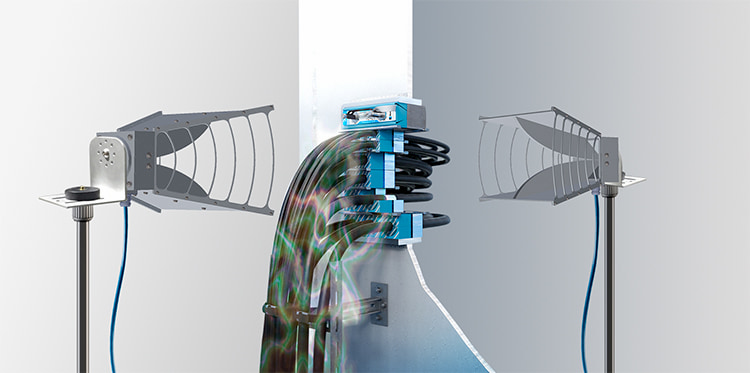

Roxtec oferă protecție împotriva interferențelor EMI/EMP

Protecție EMI și EMP

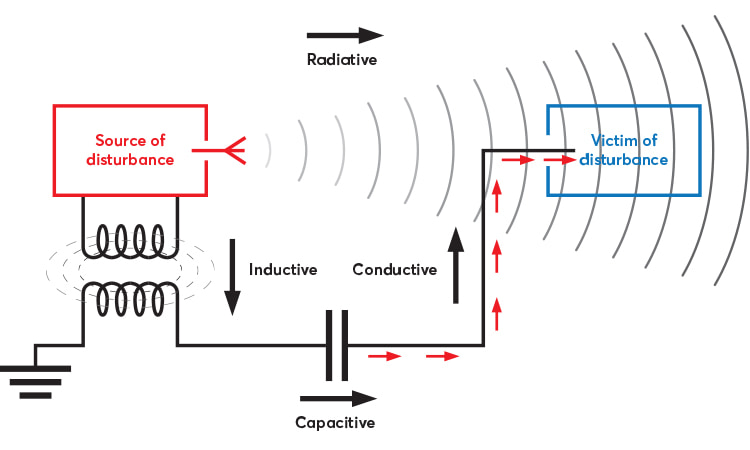

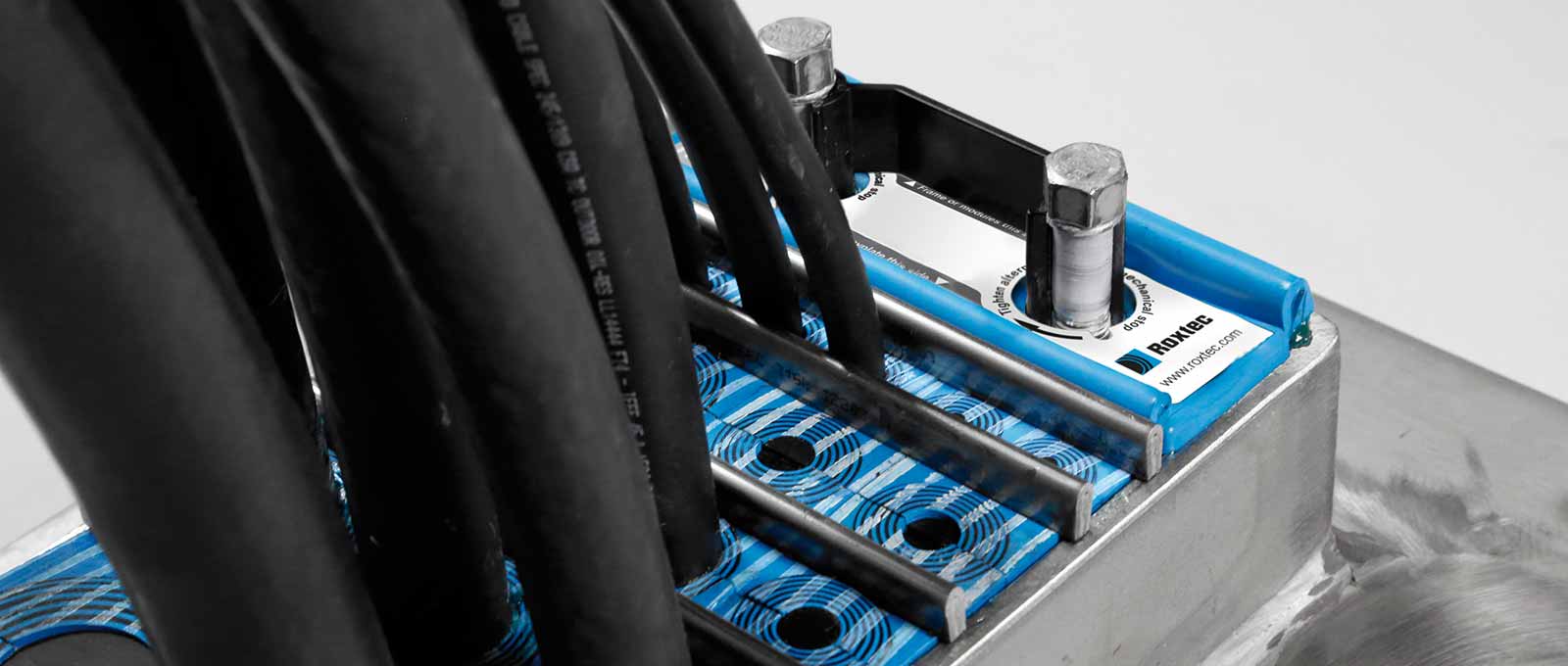

Sistemul Roxtec ES combină o bandă lată bună conductoare cu un ecran RF pentru a bloca și devia interferențele electromagnetice radiate și transmise. Modulele Roxtec ES, cu banda pe mijloc, oferă o protecție a mediului pe ambele fețe, în timp ce modulele Roxtec ES B (B de la „back”, „spate”) sunt pentru dispozitivele finale și pentru trecerile cu protecție pe o singură parte. Banda acoperă întreaga circumferință a ecranului de cablu sau a țevii metalice, asigurând performanțe excelente pentru aplicațiile EMI și EMP. Sistemul oferă protecţie împotriva interferenţelor de înaltă frecvenţă EMI/EMP transmise sau radiate în mediile ecranate.

Sistemul Roxtec PE, cu versiunile PE și PE B ale modulelor, utilizează o bandă lată bună conductoare pentru a acoperi întreaga circumferință a ecranului de cablu, oferind performanțe excelente pentru aplicații EMI. Sistemul oferă protecţie împotriva interferenţelor EMI transmise.

Utilizați modulele cu bandă conductoare pe mijloc atunci când cablurile sunt rutate prin mai multe treceri și cele cu banda amplasată în spate pentru dispozitivele finale.

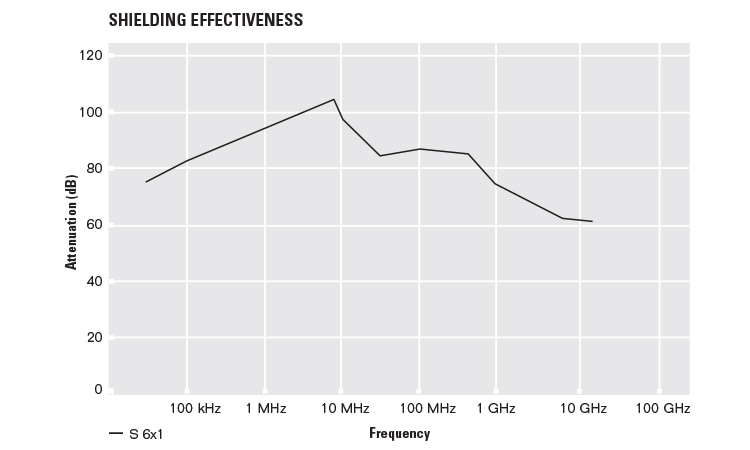

Performanță îmbunătățită

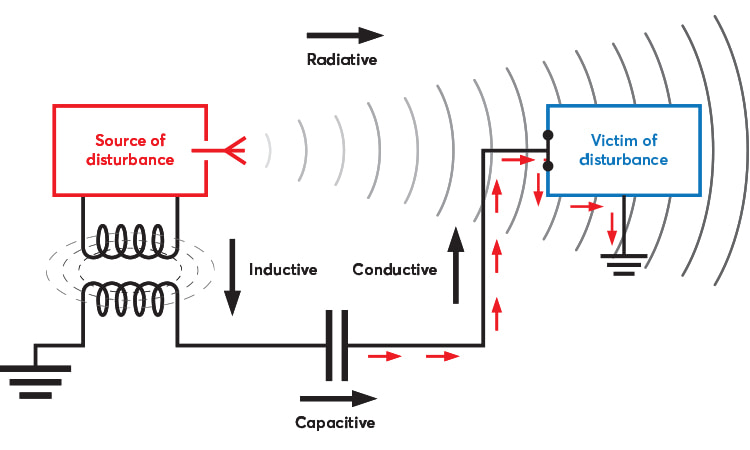

Soluțiile de etanșare Roxtec EMC asigură o zonă de contact pe toată circumferința, pentru a crea o legare la împământare cu impedanță redusă. Lățimea legării la masă sunt optimizate pentru această aplicație. Versiunea ES include, de asemenea, o barieră de înaltă frecvență care capturează și deviază semnalele radiate.

Comparație între secțiunile unui modul Roxtec BG™ B pentru punere la masă și împământare, un modul Roxtec ES B pentru protecție împotriva interferențelor EMI/EMP de înaltă frecvență, radiate și transmise și un modul Roxtec PE B pentru protecție împotriva interferențelor EMI transmise.

Alegerea soluției EMC

Alegerea sistemului Roxtec EMC care urmează să fie utilizat se poate efectua în funcție de tipul prevăzut de cablu sau țeavă. În cazul în care cablurile sunt ecranate, este vorba probabil de o aplicație EMI în care ar trebui să se utilizeze sistemul ES sau PE. Cu sistemul ES se pot folosi tehnicile cu ghid de unde în cazul în care avem cabluri de fibră optică și conducte sau furtunuri din plastic ce trec printr-un sistem ES în medii protejate.



Notă: Dacă aplicația utilizează cabluri armate, recomandăm sistemul Roxtec BG™ B pentru punere la masă și împământare.
