설치 도구

당사 도구를 사용하여 설치 작업 시간을 단축하고 시공 결과를 확인하십시오.

모든 단계를 간소화 할 수 있습니다.

Roxtec 프레임, 씰링 모듈 및 압축 장치를 현장에서 빠르고 안전하게 설치하고 재설치할 수 있는 실용적인 도구를 살펴보십시오. 설치하는 동안 구성 요소를 제자리에 유지하는 데 도움이 되는 다양한 도구와 모듈과 웨지를 위한 더 많은 공간을 만드는 데 사용할 수 있는 사전 압축 도구를 제공합니다. 초보자는 물론 경험이 풍부한 설치자에게도 유용합니다.

가장 인기 있는 도구를 보고 아래에서 작동 방식을 알아보거나 "액세서리"로 직접 이동하여 기사 번호와 구매 세부 정보를 찾으십시오.

부속품

Roxtec 홀딩 도구

Roxtec 홀더 도구는 설치하는 동안 느슨한 부분을 제자리에 유지하는 데 도움이 됩니다.

모듈 홀더

모듈 홀더는 스테이플레이트를 제자리에 고정하고, 케이블을 멀리 둘 수 있으며, 설치 중 휴식을 취해야 하는 경우 또 다른 손처럼 사용할 수 있습니다.

모듈 홀더 도구

스테이플레이트 클립

스테이플레이트 클립은 상단 스테이플레이트를 고정하여 마지막 모듈 열을 설치할 때까지 제자리에 두어 방해가 되지 않도록 합니다.

Stayplate clip

스테이플레이트 클램프

한 쌍의 스테이플레이트 클램프는 수평 설치 중에 스테이플레이트를 제자리에 고정하고 모듈이 트랜짓에 떨어지지 않도록 방지합니다.

스테이플레이트 클램프

Roxtec 사전 압축 도구

Roxtec 사전 압축 도구는 설치를 단순화해 줍니다.

핸드그립 사전 구성

핸드그립 사전 압축 도구를 사용하면 모듈을 제자리에 유지한 채로 균일하게 압축할 수 있습니다. 이렇게 하면 Roxtec 압축 장치를 위한 공간이 생깁니다.

핸드그립 사전 구성

사전 압축 웨지

사전 압축 웨지는 볼트를 조일 때 높이의 두 배까지 확장됩니다. 모든 모듈이 잠시 동안 압축된 상태를 유지하여 Roxtec 압축 장치를 위한 공간을 확보할 수 있습니다.

Pre-compression wedge

사전 압축 도구(소형 및 대형)

이 사전 압축 도구는 소형 버전과 대형 버전으로 제공됩니다. 이를 사용하여 모듈과 스테이플레이트를 압축하여 다음 행과 Roxtec 압축 장치를 위한 공간을 만드십시오.

사전 압축 도구(소형 및 대형)

사전 압축 편심 도구

사전 압축 편심 도구에는 대부분의 소켓 렌치에 맞는 3/8" 정사각 드라이브가 있습니다. 이 도구를 돌리면 모듈이 압축되고 컴포넌트를 위한 공간이 만들어집니다.

Pre-compression eccentrice tool

Roxtec 압축 장치 도구

Roxtec 압축 장치 도구는 Roxtec 압축 웨지를 취급할 때 사용하도록 제작되었습니다.

체결 도구

체결도구는 압축 쐐기에 있는 두 개의 볼트를 하나로 변환합니다.

체결 도구

웨지 Puller

웨지 Puller를 사용하면 관통 장비에서 압축 웨지를 쉽게 제거할 수 있고 공간이 제한된 곳에서 수리/개선 작업을 간소화할 수 있습니다.

웨지 Puller

Roxtec 용접 도구

Roxtec 용접 도구는 용접 중에 프레임을 보호하도록 설계되었습니다.

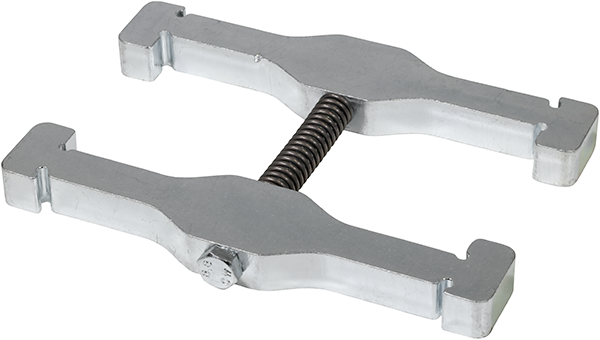

Roxtec 용접 고정 장치

Roxtec 용접 고정 장치는 용접 중에 프레임을 올바른 모양으로 유지하고 용접 열로 인해 프레임이 변형되는 것을 방지합니다.

Welding fixture 120_600x340.png

Roxtec RG M63 도구

Roxtec RG M63 도구를 사용하면 Roxtec RG M63 씰을 더 쉽게 사용할 수 있습니다.

Roxtec RG M63 박스렌치

Roxtec RG M63 박스렌치를 사용하면 빠르고 안전하게 설치할 수 있습니다.

09.RG M63 tools.jpg

어댑터 도구

3/8" 사각 비트를 사용하여 표준 토크 값으로 작업하기 위한 어댑터 도구입니다.

10.RG M63 tools 1.jpg

기타 도구

Roxtec EC 테스트 스틱

Roxtec 전기 연속성 테스트 스틱을 사용하면 Roxtec BG™ 또는 ES 모듈이 장착된 케이블 트랜짓의 전기적 성능을 쉽게 확인할 수 있습니다. 씰링 모듈 외부의 저항 측정 지점을 제공하기 위해 설치 중에 케이블 쉴드 또는 아머에 부착됩니다.

전기 연속성 테스트 스틱 도구

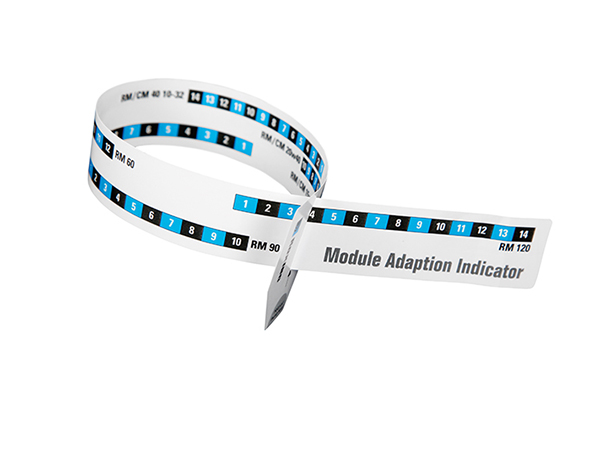

모듈규격 선정 도구

씰링 모듈을 더 쉽게 선택할 수 있는 이 측정 도구는 완벽한 적응을 위해 얼마나 많은 고무 층을 벗겨야 하는지를 나타냅니다. 또한 이 도구를 사용하면 검사를 간소화합니다.

08.Module Adaption Indicator copy.jpg
