보호 케이블 또는 금속 파이프에 Roxtec BG™ 씰링 시스템을 사용하여 단락 및 낙뢰의 영향이 있는 경우에도 안전을 유지하십시오. 이 시스템은 모든 주요 선급 협회의 승인을 받았으며 많은 까다로운 산업 및 응용 분야의 요구 사항을 충족합니다. Roxtec BG™ 씰은 Bonding 및 Grounding은 물론 화재, 가스 및 물에 대한 인증된 보호 기능을 제공합니다.
씰링 전문가에게 문의
Bonding 및 Grounding은 개인의 안전을 보장하고 민감한 장비를 보호하는 방법입니다. 금속 물체의 결합은 전기 에너지 축적을 방지하고 사람이 동시에 전위가 다른 여러 물체와 접촉할 때 위험발생을 최소화합니다. 접지는 단락 또는 낙뢰로 인해 발생할 수 있는 과도 전압을 배출하는 수단입니다.
적용구역에 전자파 차폐 요구 사항이 있는 경우 Roxtec ES 시스템을 권장합니다.
bonding과 grounding은 무엇입니까?
전기 안전 관련 중요 단어에 대한 설명을 보려면 클릭하십시오.
두 개 이상의 전기 전도성 물체를 전기적으로 결합하는 행위입니다. Bonding의 중요한 이유는 개인의 안전입니다. Bonding은 모든 전도성 물체가 동일한 전위를 갖도록 하여 방전이나 감전이 발생하지 않도록 합니다.
이것은 전기 설비의 전기 전도성 부품 사이의 전기 연속성을 보장하기 위한 국가 표준 및 요구 사항에 따라 크기가 조정된 단면적을 가진 신뢰할 수 있는 도체입니다.
Grounding은 Bonding과 함께 일반적으로 전류가 흐르지 않는 전도성 물체가 접지 전위에 남아 있도록 합니다. Grounding은 장비를 보호하고 전원이 공급된 리드가 접지된 부품과 접촉하는 경우 퓨즈를 끊어 전원을 중지 및 차단하는 데 사용됩니다.
50V 이상의 전압을 사용하는 모든 전기 애플리케이션은 개인 안전을 위한 위험 대상으로 취급되어야 합니다. 물체가 전기로 부터 보호되지 않으면 인체를 통해 회로를 형성하여 최악의 경우 생명을 위협하는 부상이나 사망으로 이어질 수 있는 감전을 일으킬 수 있습니다. 개인의 안전을 위해 전기 전도성 물체를 공통 기준점에 연결하는 방법을 사용할 수 있습니다.
표준 및 용어
다음은 Bonding 및 Grounding와 관련하여 선택된 적용 가능한 표준 및 해당 용어의 예시목록입니다.
IEC 60364는 건물의 전기 설비에 대한 국제 표준입니다.
등전위 Bonding
Bonding에 대한 IEC 용어, 전기 시스템의 전압 레벨을 균등화하기 위해 두 개 이상의 전기 전도성 물체를 함께 전기적으로 연결하는 행위.
등전위 Bonding 도체의 색상은 녹색 또는 노란색/녹색일 수 있습니다.
보호 Earthing, PE
PE는 "시스템 접지" 또는 "공급 접지"로 알려진 전원의 접지 지점으로 되돌아가는 연결 및 도체를 나타냅니다.
50V 이상의 전압에 대한 코드 기반 요구 사항이 있습니다.
퓨즈가 회로를 끊을 때까지 고장 전류의 반환 경로로 사용됩니다.
보호 접지는 항상 접촉 가능한 전도성 장비 부품에 연결됩니다. 이것을 "전기 공급 폐쇄 루프"라고 합니다.
PE 도체의 색상은 녹색 또는 노란색/녹색이어야 합니다.
기능적 earthing
기능적 접지 연결은 전기 안전 이외의 다른 목적으로 사용되며 정상 작동의 일부로 전류를 전달할 수 있습니다.
NEC는 미국에서 전기 배선 및 장비의 안전한 설치를 위해 지역적으로 채택 가능한 표준입니다.
Bonding
본딩은 NEC 정의에 따라 "전기적 연속성과 전도성을 설정하기 위해 연결됨"입니다. 금속 물체를 함께 결합하여 가해질 가능성이 있는 모든 고장 전류를 안전하게 전도할 수 있는 전기 전도성 경로를 형성하는 것입니다. 이러한 물체는 일반적으로 전류가 흐르지 않으며, 결합 점퍼는 효과적인 지락사고 전류경로를 설정합니다. 이러한 점은 모든 전도성 물체에 감전 위험을 제거하여 개인 안전을 위해 동일한 전위가 있어야 한다는 함을 의미합니다. Bonding 점퍼는 전기 설비의 전기 부품 간의 전기적 연속성을 보장하기 위해 NEC 조항 250에 따라 크기가 지정된 신뢰할 수 있는 도체여야 합니다.
Grounded/grounding
Grounding는 "NEC 정의에 따라 "접지 또는 접지 연결을 확장하는 전도성 본체에 연결(연결)"됩니다. Grounding은 번개가 칠 때 아크, 가열 또는 폭발을 방지하기 위해 전기 에너지를 접지로 전도하는 경로를 제공합니다. 또한 Bonding 과 관련하여 일반적으로 전류가 흐르지 않는 전도성 본체가 접지 전위로 유지되도록 합니다.
이 영국 표준은 영국 및 기타 여러 국가의 전기 설비에 대한 표준을 설정하고 전기 설비에 대한 권한을 부여 받습니다.
Bonding 도체
등전위 Bonding을 제공하는 보호 도체.
등전위 본딩
다양한 노출 전도성 부품과 외부 전도성 부품을 실질적으로 동일한 전위로 유지하는 전기 연결을 뜻합니다.
Earthing
설비의 노출된 전도성 부품을 해당 설비의 주 접지 단자에 연결합니다.
Earthing 도체
설비의 주 접지 단자를 접지 전극 또는 기타 접지 수단에 연결하는 보호 도체를 뜻합니다.
Earthing 된 동심 배선
하나 이상의 절연 도체가 PE 도체 역할을 할 수 있는 금속 피복과 같은 도체로 전체 길이에 걸쳐 완전히 둘러싸여 있는 배선 시스템입니다.
면책조항
Roxtec은 당사 제품의 기능을 설명할 때 애플리케이션에 적용되는 공식 표준의 유효한 개정판을 참조하기 위해 항상 노력하고 있습니다. 그러나 세부 사항은 시간이 지남에 따라 변경될 수 있으므로 제공된 정보는 전체 또는 유효한 규정 텍스트로 간주되지 않습니다. Roxtec BG™ 씰링 시스템과 모든 Roxtec 제품은 Roxtec 일반 판매 및 서비스 약관("T&C")에 따라 판매됩니다. T&C의 최신 버전은 여기에서 확인할 수 있습니다.
Bonding 및 Grounding 작업은 개인의 안전을 보장하고 중요한 전자 제품을 보호하는 데 필수적입니다.
위험 제거
케이블과 파이프를 Bonding 및 Grounding하면, 개인의 안전을 보장하는 동시에 전기 장비를 보호할 수 있습니다. Roxtec BG™는 모든 적용 분야에 비용 및 공간 효율적인 솔루션을 제공하도록 설계되었습니다.
캐비닛용 Roxtec BG™ 케이블 입구 씰 설치.
Roxtec BG™ 시스템
Roxtec BG™ 트랜짓의 목적은 개인의 안전을 보장하고 전자 장비를 보호하는 것입니다. 이 시스템은 기계적 관통 씰 뿐만 아니라 본딩 및 접지 애플리케이션을 위한 모듈 기반 케이블 및 파이프 트랜짓입니다. 동시에 화재, 물, 먼지, 흙 및 설치류와 같은 위험으로부터 환경 보호를 제공합니다.
시스템 구성요소
이 시스템은 전기 전도성 철 또는 알루미늄 프레임, Roxtec BG™ 씰링 모듈, 스테이플레이트, 압축 장치 및 설치 중 사용할 윤활제로 구성됩니다. 프레임은 모양과 크기가 다릅니다. 벽과 칸막이를 통과하는 케이블과 파이프를 위한 관통부를 만들기 위해 건축 중이나 이후에 이 시스템을 적용할 수 있습니다.
프레임과 전위 균등화 시스템 사이의 전기 연결은 매우 중요합니다. Roxtec BG™ 씰링 모듈을 프레임에 삽입하여 케이블과 파이프 주위를 씰링합니다. 케이블 외장/금속 파이프에 연결된 내장형 브레이드는 프레임에 대한 전기적 연속성을 보장합니다. 그런 다음 압축 장치 Roxtec Wedge ES를 삽입한 다음 조여서 씰링을 완료합니다.
Roxtec RM BG™ B 시스템 설치.
Roxtec BG™ 시스템의 구성 요소.
Bonding 및 Grounding 테스트 및 인증
일단 완료되면 Roxtec BG™ 씰은 침투 및 부착된 장비를 과도 전압 및 오류 전류의 영향으로부터 보호합니다. 이 시스템은 Earthing 연속성, IEC 60079-0, 단락 및 전류 내성 기능, EN 50262/IEC 62444, 전류 서지, IEC 62305 등 여러 기관에서 수행한 다양한 유형의 테스트를 거쳤습니다. Roxtec BG 시스템은 UL 514B 및 CSA C22.2 No. 18.3-04 케이블 및 도관용 피팅에 대한 요구사항 및 UL 467 및 CSA C22.2 No. 47-07 Bonding 및 Grounding 장비에 대한 요구 사항에 대하여 CSA 인증을 받았습니다.
Roxtec BG™ 시스템.
Roxtec BG™ 및 BG™ B 솔루션
Roxtec BG™ 및 BG™ B 제품군은 단일 컷아웃을 통해 외장 또는 차폐 케이블과 금속 파이프를 안전하고 효율적으로 본딩 및 접지하도록 설계되었습니다. Roxtec BG™ 또는 BG™ B 시스템의 각 모듈에는 금속 프레임과 직접 또는 인접 모듈을 통해 접촉하는 개별 전도성 본딩 브레이드가 있습니다. 시스템을 통과하는 각 케이블 또는 파이프는 모듈을 통해 개별적으로 bonding할 수 있습니다. 그러면 프레임은 earthing 시스템에 연결될 때 중간 접지 막대 역할을 합니다.
Roxtec BG™ B 솔루션은 케이블 글랜드보다 면적 효율성이 최대 70% 더 높으며, 금속 피복 및 외장 케이블 유형을 종단하는 케이블 글랜드를 직접 교체합니다. 단일 케이블 인입구로 다양한 직경의 단일 또는 다중 케이블을 밀봉하는 동시에 인증된 본딩 또는 접지 종단을 보장할 수 있습니다. 솔루션은 효율적이고 유연하며, 시스템의 단순성 덕분에 설치가 쉽습니다.

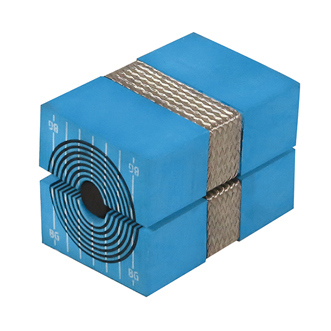

Roxtec BG™ 모듈은 설치할 때 단일 장치를 형성하는 두 개의 부품으로 구성됩니다. 모듈의 중앙에 있는 원통형의 동심 레이어를 제거한 후 케이블을 설치하면, 케이블을 단단히 고정할 수 있습니다. 고무 레이어를 사용하면, 케이블 외경에 적용하여 주위를보호할 수 있고 케이블 외장에 적용하여 전기를 보호할 수 있습니다.

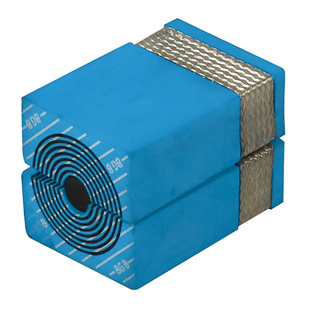

Roxtec BG™ B 모듈은 한쪽에는 전기 안전을 제공하는 부품이 있고 다른 한쪽에는 주위를 보호하는부품이 있으며, 캐비닛 및 전기 인클로저를 위한 완벽한 솔루션입니다.
Roxtec BG™ 모듈에는 중앙에 전기 안전을 제공하는 부품이 있으며, 양쪽 끝 주위를 보호합니다. Roxtec BG™ 솔루션은 관통기능이 필요한 바닥 또는 벽 입구에서 작동합니다.
Roxtec BG™ 및 BG™ B 솔루션은 다음에 대하여 인증되었습니다.
- 전기 안전
- 위험(Ex) 지역
- Bonding과 Grounding
- 화재 방지, 가스 누출 방지 및 수밀
Roxtec BG™ 시스템 테스트
Roxtec BG™ 솔루션은 높은 수준의 전류가 발생할 수 있는 적용 분야에 적합하도록 설계되었습니다. 지정된 내성 레벨에 해당하는 전류는 모듈을 통해 프레임과 해당 종단 커넥터로 전달됩니다. 전류 수준은 적용 가능한 전기 표준에 따라 결정되며, 라우팅된 서비스의 규모에 따라 다릅니다. Roxtec BG™ 시스템은 모듈 크기에 따라 브레이드의 단면적이 증가하므로 이를 처리합니다.
표는 모듈 크기당 구리 단면적과 테스트된 전류 수준을 보여줍니다. 이 표는 기술 사양에서 찾을 수 있는 정보의 예입니다.
모듈 크기별 브레이드 데이터
| BG 모듈 크기 | 케이블 범위 (외부 Ømm) |
전체 블레이드 단면적/케이블 |
대략 동등한 AWG |
| 20w40 | 3.5 - 16.5 | 4 | 11 |
| 20 | 4 - 14.5 | 8 | 8 |
| 30/30w40 | 10 - 25 | 13 | 6 |
| 40 10-32 | 9.5 - 32.5 | 21 | 4 |
| 40 | 21.5 - 34.5 | 21 | 4 |
| 60 24-25 | 24 - 54 | 42 | 1 |
| 60 | 28 - 54 | 42 | 1 |
| 80/90 | 48 - 71 | 42 | 1 |
| 120 | 67.5 - 99 | 42 | 1 |
모듈 크기당 전류 및 서지 내성 기능
| BG 모듈 크기 | AC 단락 테스트 | |||||
| UL 514B/UL 467, CSA 22.2 No 18.3-04/No 41.07 요구 사항 | 테스트 대상: | EN 50262,/A1,/A2 외장 케이블 카테고리 B 전류 요구 사항 A, 1초 | A에 대해 테스트됨, 1초 | |||
| 전류(A) | 초 | 전류(A) | 초 | |||
| 20w40 | 1180 | 4 | 1530 | 6 | Cat A, 500 | 500 |
| 20 | 1180 | 4 | 1530 | 6 | 3060 | 3480 |
| 30/30w40 | 1530 | 6 | 1530 | 6 | 4000 | 4101 |
| 40/40 10-32 | 2450 | 6 | 2450 | 6 | 5400 | 5409 |
| 60/60 24-54 | 4900 | 6 | 5050 | 9 | 7200 | 7495 |
| 80/90 | 5050 | 9 | 5050 | 9 | 10400 | 15274 |
| 120 | 5050 | 9 | 8030 | 9 | 10400 | 15274 |
Bonding 및 Grounding 기능을 확인하는 방법
모든 전기 설비에서 기능을 확인해야 합니다. Roxtec BG™ 솔루션의 전기 기능을 확인하려면, 국가 법률에 따라 최소 10개의 ADC를 사용하여 4극 방법으로 접촉 저항을 확인하는 것이 좋습니다.
낙뢰 보호를 위한 Roxtec BG™ 솔루션
낙뢰 보호 시스템인 LPS는 낙뢰로 인한 과도 전류를 접지로 전환하기 위한 것입니다. Roxtec BG™ 시스템은 기본 낙뢰 보호 시스템으로 작동하도록 설계되지 않았습니다. 대신 간접 낙뢰의 영향으로부터 보호합니다. 간접적인 낙뢰도 근접한 금속 물체, 케이블 또는 파이프에 고전압을 유도할 수 있습니다. Roxtec BG™ 씰을 사용하면, 낙뢰 영향을 최소화할 수 있습니다. 낙뢰로 인한 서지 및 과도 현상은 광대역 스펙트럼을 가지므로 장비 손상을 방지하기 위해 EMI 설계 접지 방법이 필요합니다.
Roxtec BG™ 시스템은 낙뢰 보호 표준인 IEC 62305-1에 따라 테스트되었습니다. 이 표준은 충격이 약 20배 더 많은 에너지를 포함하는 IEC 60060-1보다 더 엄격한 표준입니다.
IEC 62305-1와 60060-1의 비교
풍력 터빈 수명 주기를 시뮬레이션하기 위해, 50kA에서 최대 200kA까지 전류 레벨을 사용하여 주기적으로 총 33회의 서지의 테스트를 했습니다. 테스트는 테스트된 케이블의 접촉 임피던스가 전체 테스트 기간 동안 변하지 않음을 보여주었습니다.
다양한 유형의 낙뢰
낙뢰에는 여러 유형이 있습니다.
- 직접 낙뢰
- 적용 분야에 가까운 대지에 대한 낙뢰
- 전력 공급선에 대한 직접 타격
- 전력 공급선 부근 대지에 대한 낙뢰
이러한 낙뢰는 감전, 화재, 폭발 또는 전기 시스템 고장 같은 다양한 유형의 손상을 일으킬 수 있습니다.
낙뢰의 예. 낙뢰가 타워의 꼭대기를 강타합니다. 타워 자체는 Roxtec 제품이 아닌 낙뢰 보호 시스템인 LPS로 보호 되어지고 있습니다. 에너지가 1차 보호 장치를 따라 지상으로 이동할 때, 강한 서지 및 과도 현상이 타워를 따라 라우팅된 케이블에 유도됩니다. 이러한 낙뢰의 2차 효과는 건물 내부에 연결된 장비 등을 쉽게 손상시킬 수 있습니다. 케이블이 차폐된 경우 대신 서지 및 과도 전류가 케이블 차폐로 유도됩니다. 따라서 Roxtec BG™ 솔루션을 사용하면 위험효과를 제어하고 연결된 장비를 보호할 수 있습니다.
Roxtec BG™ – 무료 기능
Bonding 도체는 결함이 있는 경우 특정 전류를 견딜 수 있도록 특정 단면적이 필요합니다. 전기 코드는 크기 조정에 대한 지침을 제공합니다. 그러나 도체의 모양은 일반적으로 50/60Hz인 공급 전원의 주파수보다 훨씬 높은 주파수에 대한 도체로도 효율적으로 작동하도록 하는 데 큰 역할을 합니다.
통합 Bonding 브레이드의 유리한 기하학적 구조와 최소화된 길이가 매우 낮은 임피던스를 무료 기능으로 제공합니다. 규칙은 주파수가 높을수록 신호가 재료 표면에서만 전파되는 경향이 있기 때문에 도체가 넓을수록 좋다는 것입니다. 또한 짧은 경로는 낮은 임피던스를 달성하는 데 더 좋으며, 이러한 점은 케이블 외장과 차폐에서 수행되는 고주파 간섭에 대해 보호할 때 중요합니다. 또한 전자기 호환성 및 EMI, 전자기 간섭, 보호에 중요한 효율적인 고주파 기능 grounding을 제공합니다. 케이블 외장/차폐 또는 금속 파이프를 통해 전도된 전자기 교란은 효율적으로 Ground로 전환되고, 전기 안전 측면이 손상되지 않습니다. Roxtec BG™ 시스템은 최대 100MHz의 전자기 차폐 적용 분야에 대한 고효율 솔루션을 제공합니다.
Roxtec BG™ 시스템의 접촉 임피던스.
Roxtec RM BG™ 시스템의 일반적인 전자파 차폐 특성.
Roxtec 씰은 IEEE 299와 같은 차폐 인클로저에 대한 표준에 따라 테스트되었습니다. 전체 인클로저의 차폐 효과를 측정하기 전에 벽 구조에 장착됩니다.
Roxtec BG™ 시스템. 전도 EMI에 대해 보호되는 전자 장치.
보호되지 않은 전자 장치. 전도성 및 방사성 EMI의 피해
차폐 성능 측정 및 방사 EMI로부터 보호하기 위한 요구 사항에 대한 자세한 내용은 여기를 참조하십시오.
예, 저에게 연락하십시오
Roxtec 씰링 전문가와 연락하고 싶습니다.
