Roxtec HD-rammen er udviklet til kompakte installationer med mange kabler til barske og risikable miljøer. Den er lavet af 316L rustfrit stål.
- Til brug sammen med Roxtec HD-moduler for at danne en komplet tætningsløsning
Tekniske tegninger
Monteringsvejledninger
Certifikater
Varianter
Rustfrit stål
HD 32 FRAME ASSEMBLY AISI316
- Rammeåbninger 2
- Pakkeareal (mm) 40 x 160
- Udvendige mål B x H x D (mm) 130 x 236 x 60
- Åbningsmål BxH (mm) 110(+1/-0.5) x 216(+1/-0.5)
- Vægt (kg) 2.3
- Art.-nr. 109238
HD 16 FRAME ASSEMBLY AISI 316
- Rammeåbninger 1
- Pakkeareal (mm) 40 x 160
- Udvendige mål B x H x D (mm) 83.8 x 236 x 60
- Åbningsmål BxH (mm) 64(+1/-0.5) x 216(+1/-0.5)
- Vægt (kg) 1.6
- Art.-nr. 193084

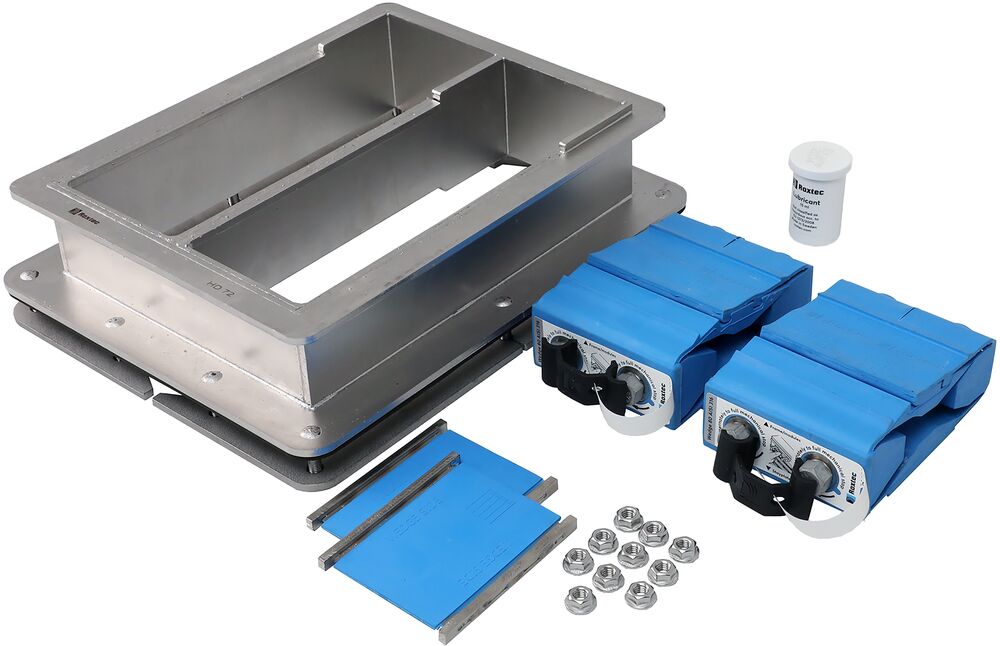

HD 72 FRAME ASSEMBLY AISI316
- Rammeåbninger 2
- Pakkeareal (mm) 80 x 180
- Udvendige mål B x H x D (mm) 225 x 281 x 77
- Åbningsmål BxH (mm) 208(+1/-0.5) x 264(+1/-0.5)
- Vægt (kg) 5.4
- Art.-nr. 231782
| Titel | Rammeåbninger | Pakkeareal (mm) | Udvendige mål B x H x D (mm) | Åbningsmål BxH (mm) | Vægt (kg) | Art.-nr. | |
|---|---|---|---|---|---|---|---|
| HD 32 FRAME ASSEMBLY AISI316 | 2 | 40 x 160 | 130 x 236 x 60 | 110(+1/-0.5) x 216(+1/-0.5) | 2.3 | 109238 | |
| HD 16 FRAME ASSEMBLY AISI 316 | 1 | 40 x 160 | 83.8 x 236 x 60 | 64(+1/-0.5) x 216(+1/-0.5) | 1.6 | 193084 | |
| HD 72 FRAME ASSEMBLY AISI316 | 2 | 80 x 180 | 225 x 281 x 77 | 208(+1/-0.5) x 264(+1/-0.5) | 5.4 | 231782 |
