Durchführungslösung für hohe Kabeldichten für Potentialausgleich und Erdung.

Die Roxtec HD BG™ sind eine Kabeldurchführung für die Abdichtung, den Potentialausgleich und die Erdung armierter und metallummantelter Kabel in ungünstigen und explosionsgefährdeten Umgebungen - erhältlich in drei verschiedenen Größen. Die Kabeldurchführung nimmt bis zu 72 Kabel pro Öffnung auf. Es verfügt über einen säurebeständigen Edelstahlrahmen und Roxtec BG™ Dichtungsmodule, die für unterschiedliche Kabeldurchmesser geeignet sind.

Beständig gegen Nagetierverbiss
Korrosionsbeständig
Leichtgewichtig
Platzsparend
Nimmt vorkonfektionierte Kabel auf

Download

Datenblatt (metrisch)

Besuchen Sie unseren Online-Shop, um die Kaufoptionen anzusehen.

E-Commerce

Produkteigenschaften

IP/UL NEMA
Elektrische Sicherheit

Download

Datenblatt (metrisch)

Seitenindex

Klassifizierungen und Zertifikate Einbau Abdichtungen für Ihren Industriebereich Daten der Abdichtungskomponenten Vorkonfigurierte Durchführungs-Kits

Klassifizierungen und Zertifikate

Zertifikate werden fortlaufend hinzugefügt, erneuert und ersetzt.

Feuer

unzutreffend

Dichtigkeit

IP 66/67 gemäß IEC 60529
UL/NEMA 4,4X,12,13

Belege

Potentialausgleich und Erdung

Einbau

Lesen Sie mehr über das Roxtec-Abdichtungssystem und erfahren Sie, wie Sie eine korrekte Durchführungsinstallation durchführen – auf unseren Installationsseiten.

Aufbau der Installation

Schaltschränke und Gehäuse

Installationsanleitung

Technische zeichnungen

Installationsvideos

Cable preparation - BG™ system

Roxtec HD 32 BG™ system installation

Roxtec HDLC BG™ B Installation

Bilder

Abdichtungen für Ihren Industriebereich

Erkunden Sie die Vielzahl von Anwendungen, bei denen Sie von unseren Lösungen profitieren können.

Daten der Abdichtungskomponenten

Hier finden Sie technische Informationen über jedes einzelne Teil unseres Systems.

Dichtkomponenten

Roxtec-Module CM BG™ mit Multidiameter™

Roxtec-Füll- und Ausgleichsmodul CM BG™

Gleitmittel

Rechteckige Rahmen

Roxtec-Rahmen HD

Vorkonfigurierte Durchführungs-Kits

Alle Kits (10)

Säurebeständiger Edelstahl

HD 16/4 BG

Konfiguration 4x (9.5-32.5)
Externe Abmessungen B x H x T (mm) 83.8 x 236 x 60
Öffnungsmaße B x H (mm) 64(+1/-0.5) x 216(+1/-0.5)
Gewicht (kg) 2
Art. Nr. 193105

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

HD 16/10 BG

Konfiguration 2x (9.5-32.5), 8x (3.5-16.5)
Externe Abmessungen B x H x T (mm) 83.8 x 236 x 60
Öffnungsmaße B x H (mm) 64(+1/-0.5) x 216(+1/-0.5)
Gewicht (kg) 1.96
Art. Nr. 198299

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

HD 16/16 BG

Konfiguration 16x (3.5-16.5)
Externe Abmessungen B x H x T (mm) 83.8 x 236 x 60
Öffnungsmaße B x H (mm) 64(+1/-0.5) x 216(+1/-0.5)
Gewicht (kg) 2
Art. Nr. 193104

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

HD 32/8 BG B KIT

Konfiguration 8x (9.5-32.5)
Externe Abmessungen B x H x T (mm) 130 x 236 x 60
Öffnungsmaße B x H (mm) 110(+1/-0.5) x 216(+1/-0.5)
Gewicht (kg) 3.33
Art. Nr. 120373

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

HD 32/20 BG B KIT

Konfiguration 4x (9.5-32.5), 16x (3.5-16.5)
Externe Abmessungen B x H x T (mm) 130 x 236 x 60
Öffnungsmaße B x H (mm) 110(+1/-0.5) x 216(+1/-0.5)
Gewicht (kg) 3.4
Art. Nr. 120376

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

HD 32/32 BG B KIT

Konfiguration 32x (3.5-16.5)
Externe Abmessungen B x H x T (mm) 130 x 236 x 60
Öffnungsmaße B x H (mm) 110(+1/-0.5) x 216(+1/-0.5)
Gewicht (kg) 3.47
Art. Nr. 120374

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

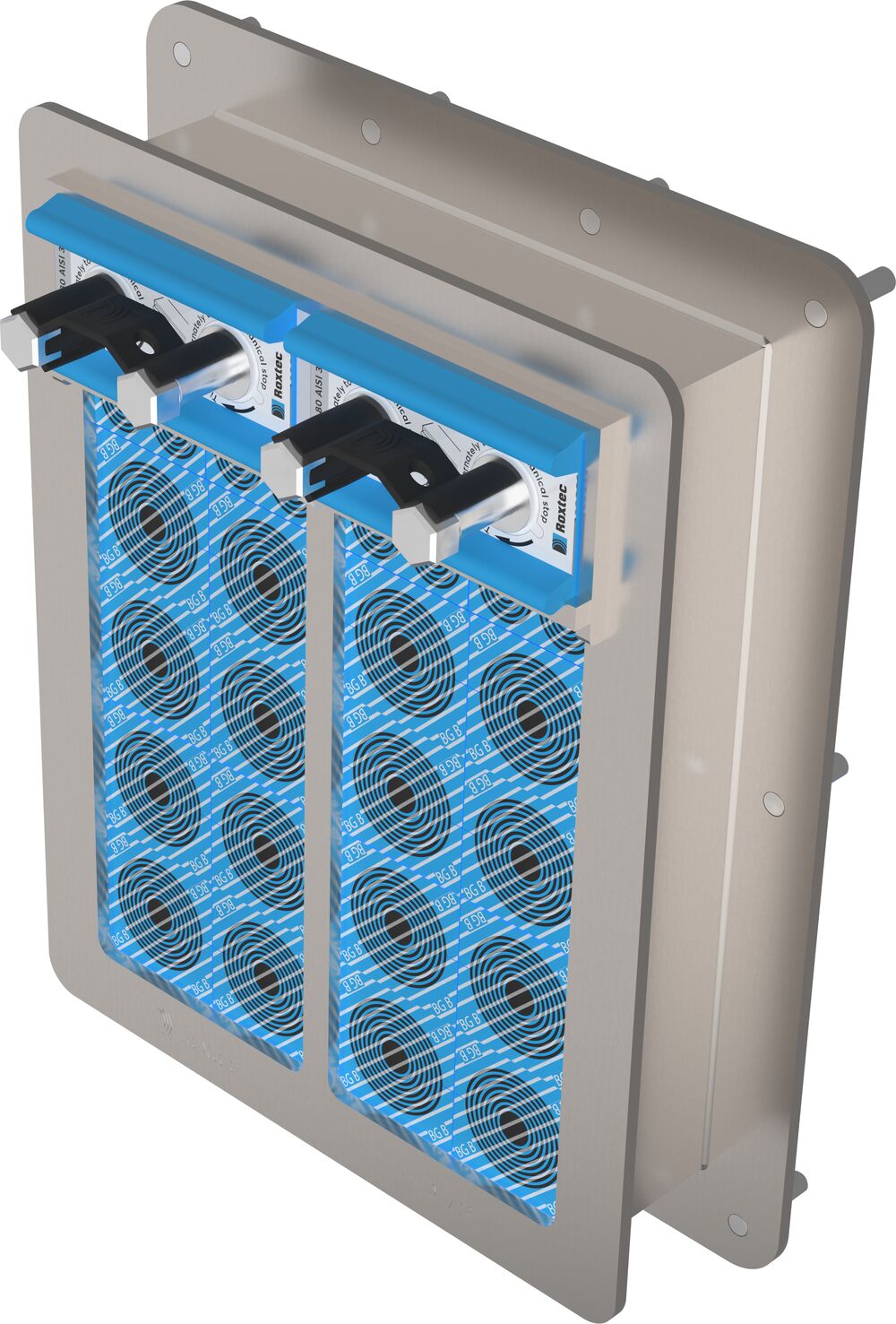

HD 72/24 BG

Konfiguration 8x (3.5-16.5), 16x (9.5-32.5)
Externe Abmessungen B x H x T (mm) 225 x 281 x 113
Öffnungsmaße B x H (mm) 208(+1/-0.5) x 264(+1/-0.5)
Gewicht (kg) 7.4
Art. Nr. 246608

stp

Download

E-Commerce

Aus dem Einkaufswagen entfernen?

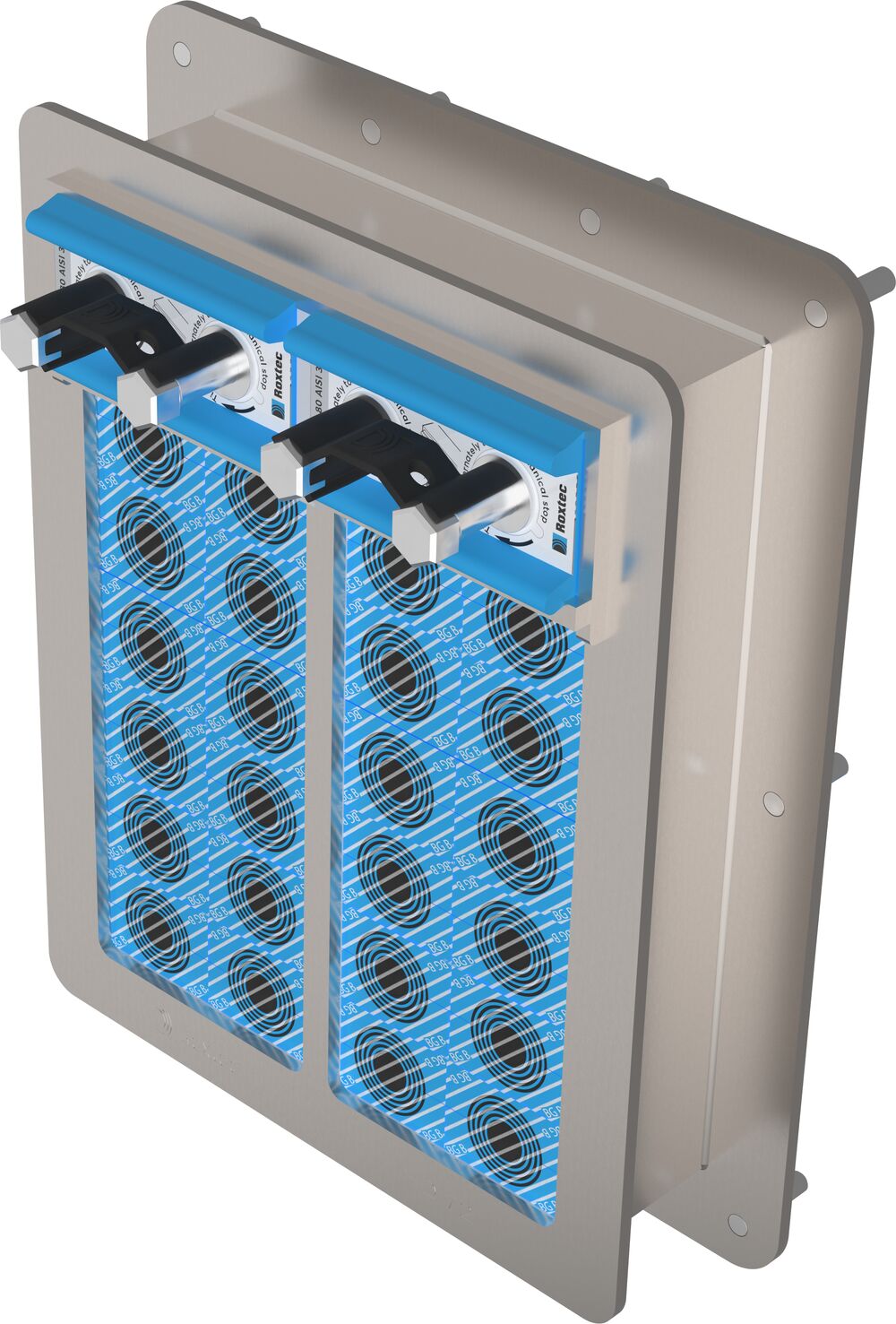

HD 72/24 10-25 BG
