Roxtec GOH FL100 frame

Afdrukken

Gebruik de knop Afdrukken op de pagina voor een optimale afdruklay-out.

Het Roxtec GOH FL100 frame is deelbaar en heeft een brede flens om te voldoen aan de minimale randafstand tussen het boutgat en de opening. Het is een uitstekend alternatief als de kabels al zijn doorgevoerd.

  • Ideaal voor boutbevestiging op betonconstructies.
  • Te gebruiken met bijbehorende Roxtec componenten voor een complete afdichtoplossing.
Varianten bekijken
GOH_FL100_6x1
GOH_FL100_6x1
GOH_FL100_6x3
GOH_FL100_6x3
GOH_FL100_6x1
GOH_FL100_6x3

Varianten

Verzinkt staal, deelbaar

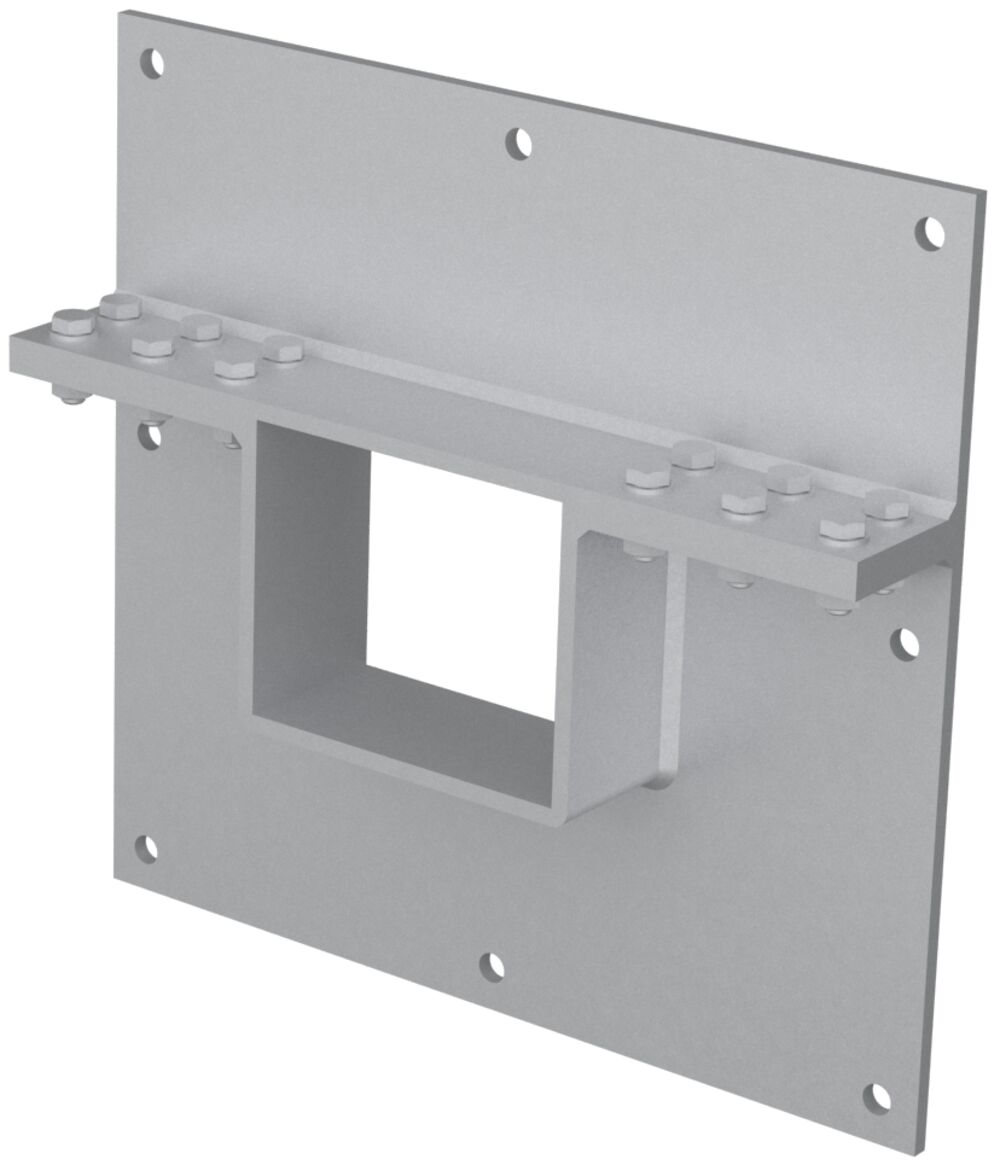

GOH 2x1 FL100 GALV

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 332.5 x 313 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 7
  • Art. nr. 124009
stp
Downloaden
Remove from cart?

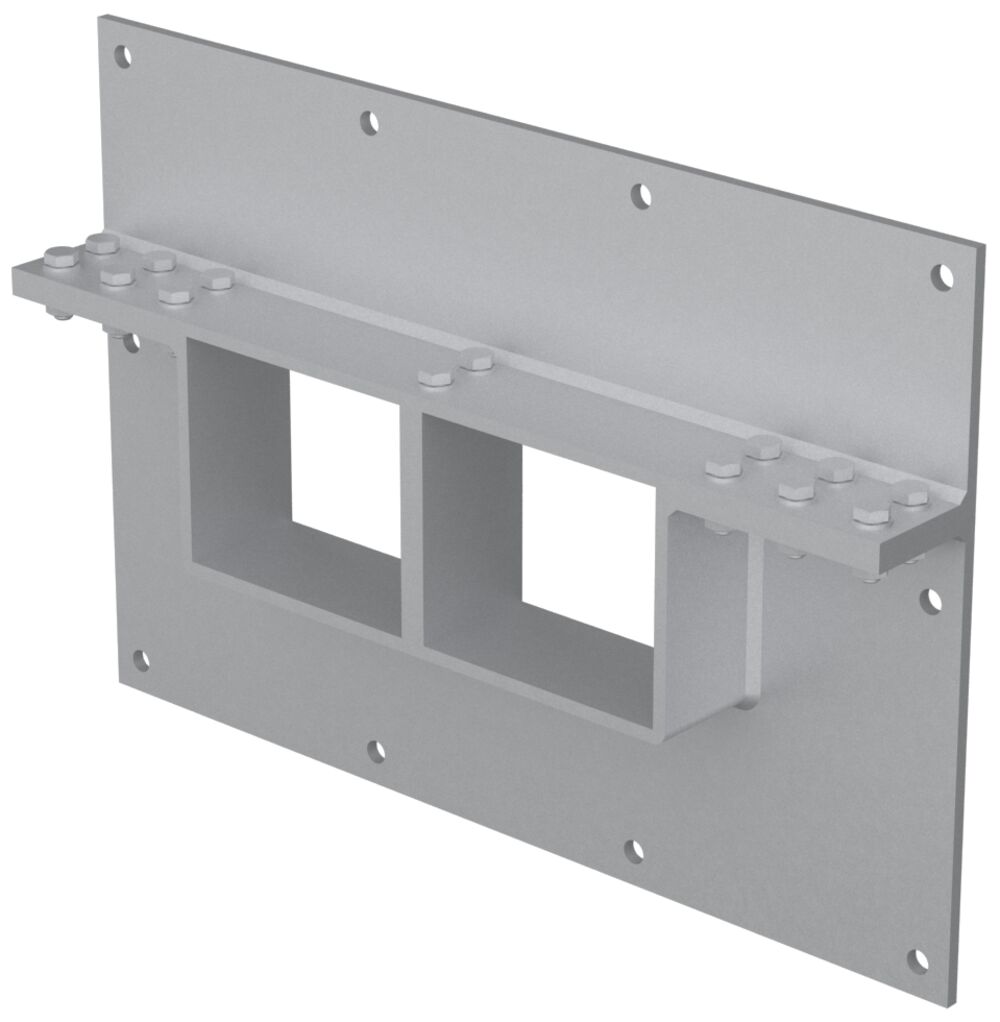

GOH 2x2 FL100 GALV

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 465 x 313 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 9.6
  • Art. nr. 250893
stp
Downloaden
Remove from cart?

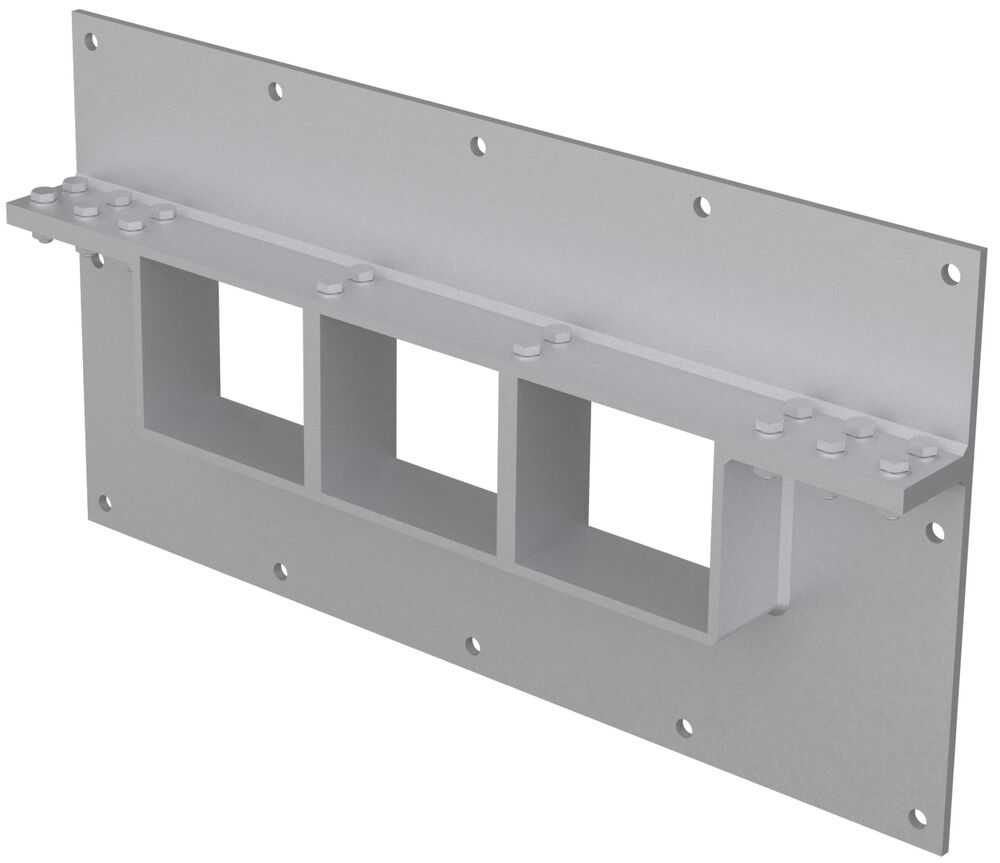

GOH 2x3 FL100 GALV

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 597.5 x 313 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 12.2
  • Art. nr. 250894
Remove from cart?

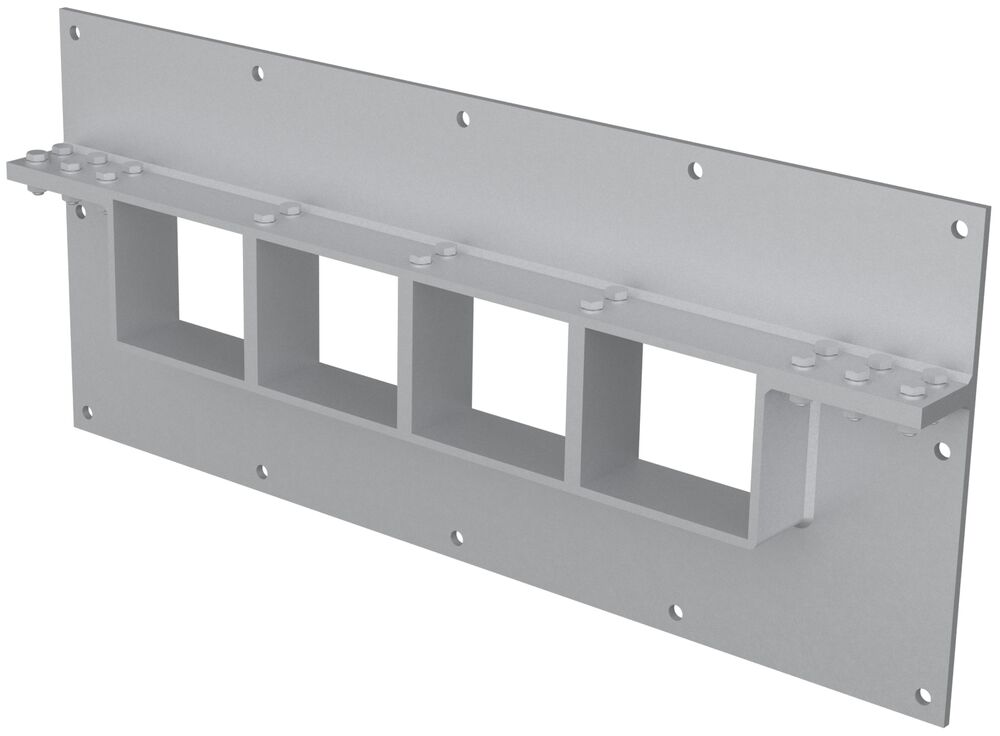

GOH 2x4 FL100 GALV

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 730 x 313 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 15
  • Art. nr. 179978
Remove from cart?

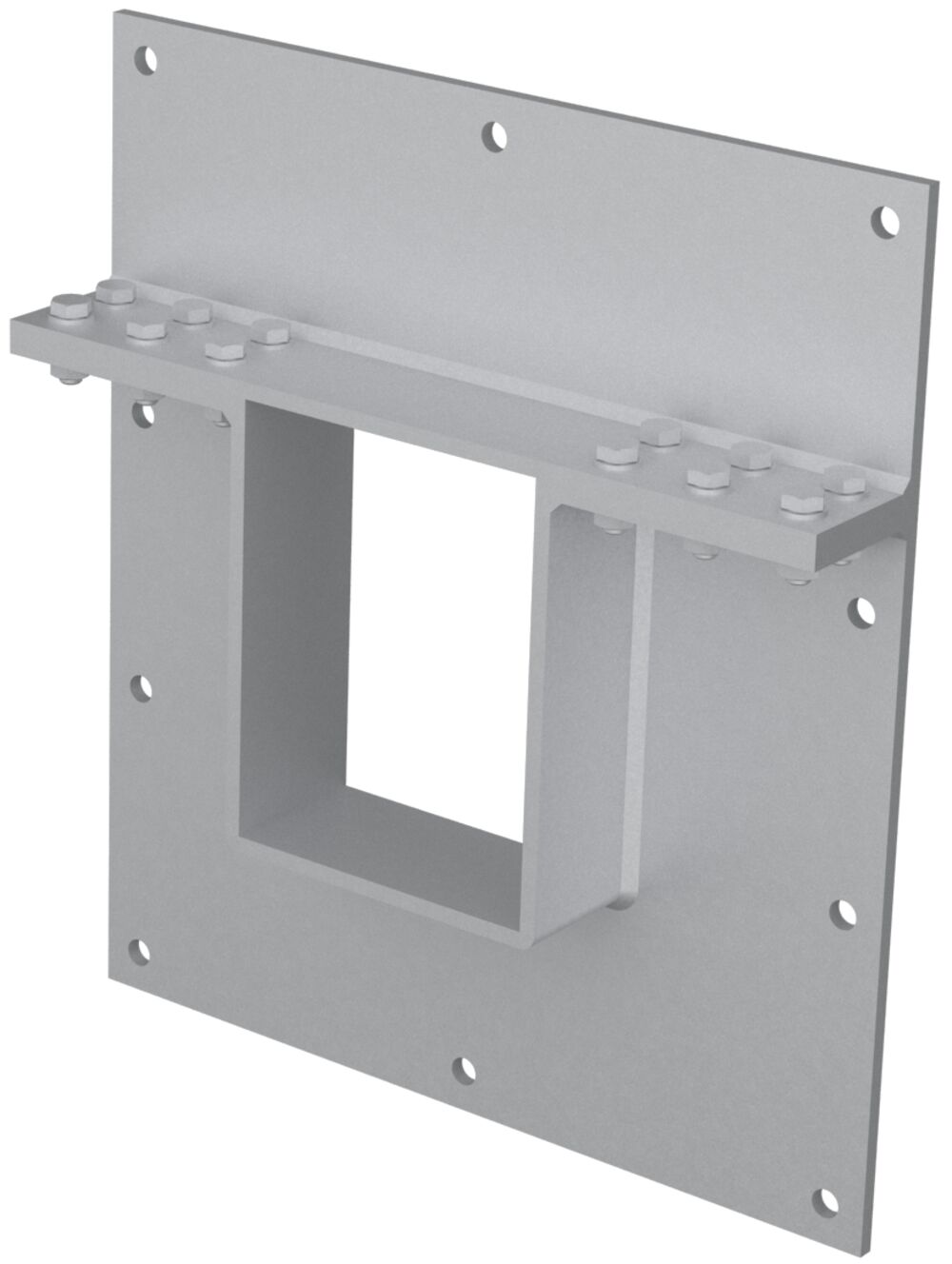

GOH 4x1 FL100 GALV

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 332.5 x 371.5 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 8.1
  • Art. nr. 107250
Remove from cart?

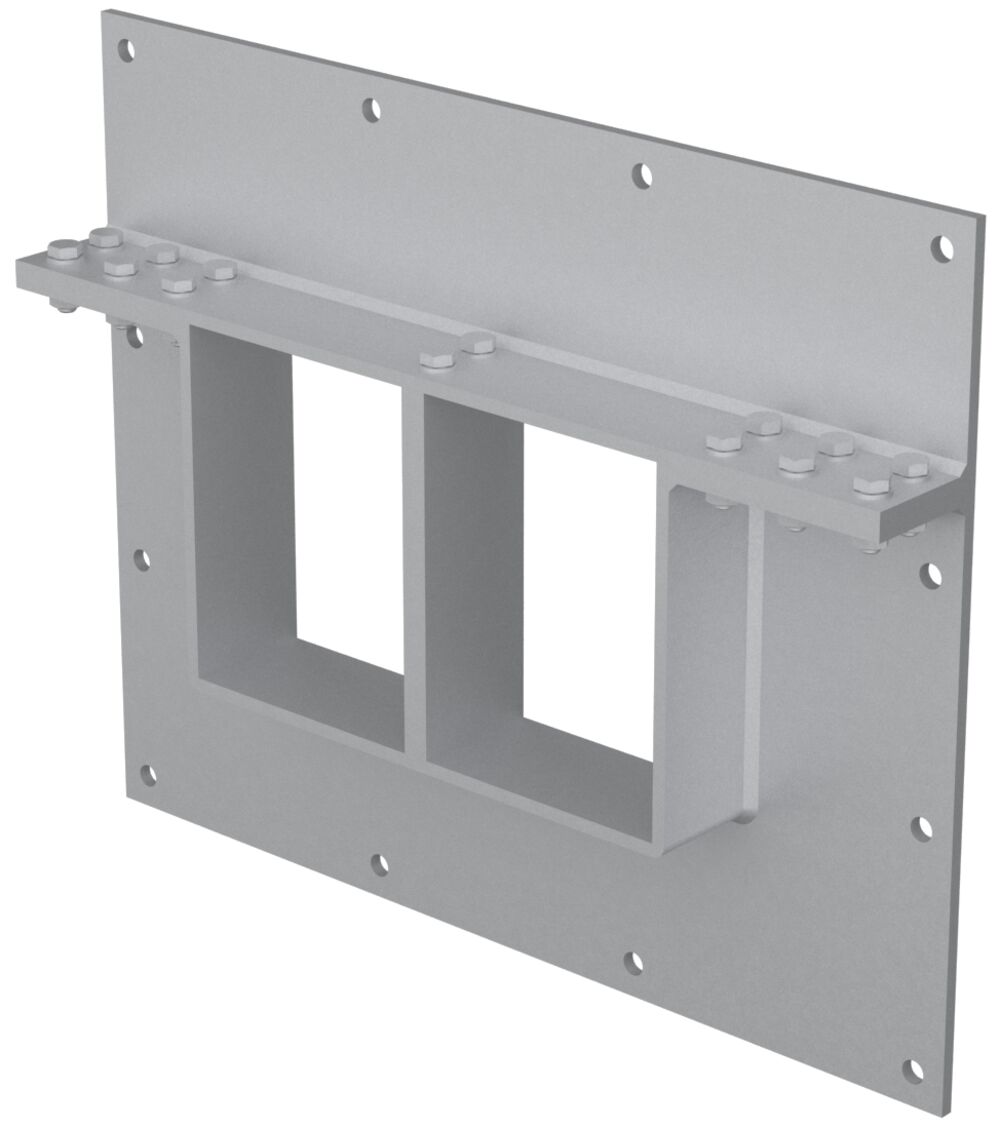

GOH 4x2 FL100 GALV

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 465 x 371.5 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 11
  • Art. nr. 121490
Remove from cart?

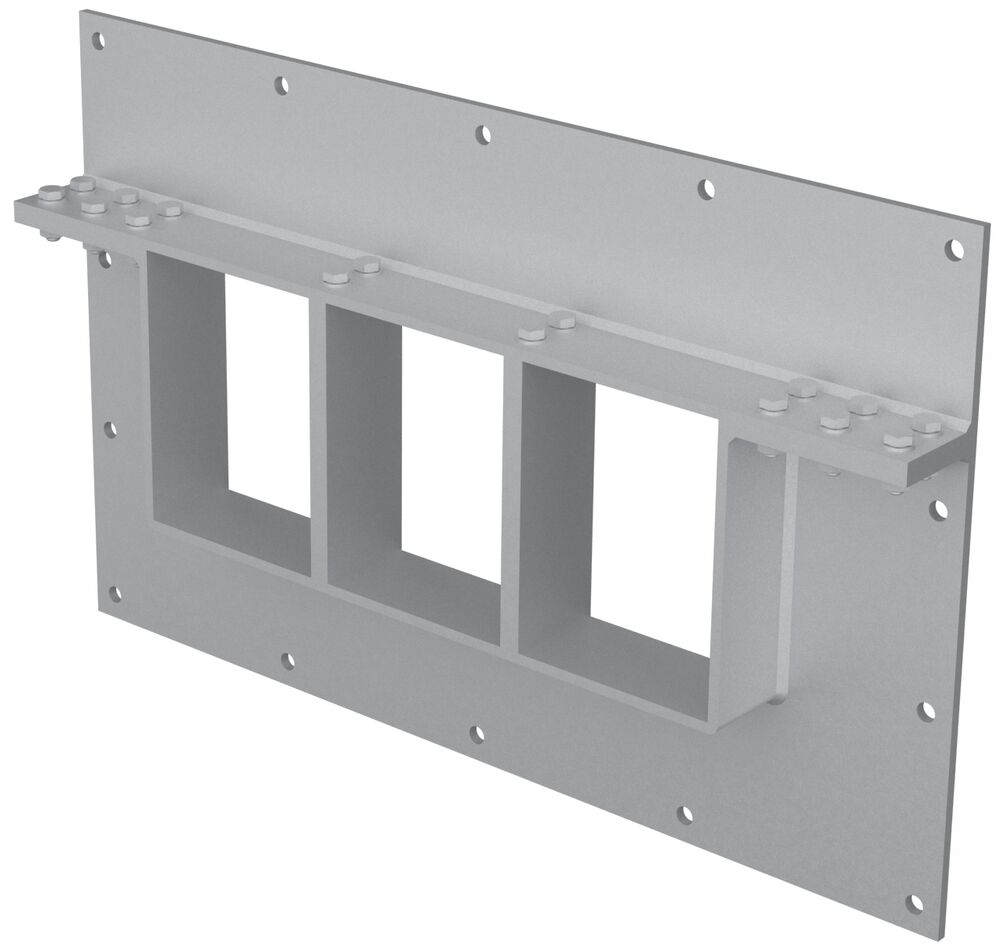

GOH 4x3 FL100 GALV

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 597.5 x 371.5 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 13.5
  • Art. nr. 192221
Remove from cart?

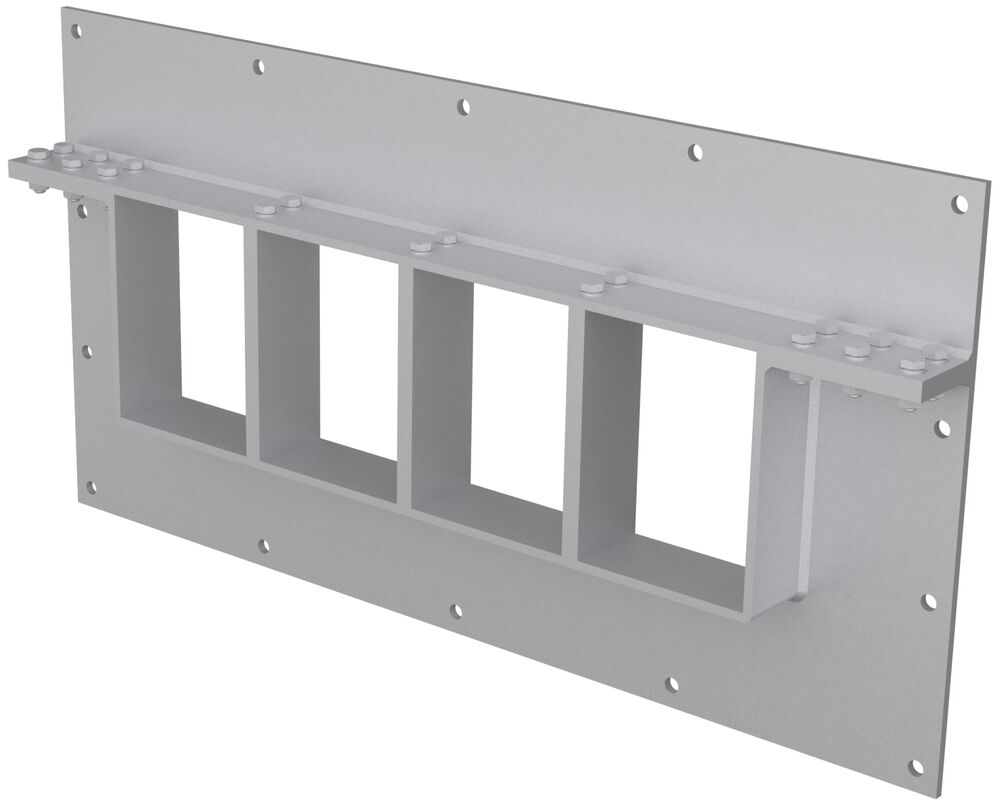

GOH 4x4 FL100 GALV

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 730 x 371.5 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 18
  • Art. nr. 121489
Remove from cart?

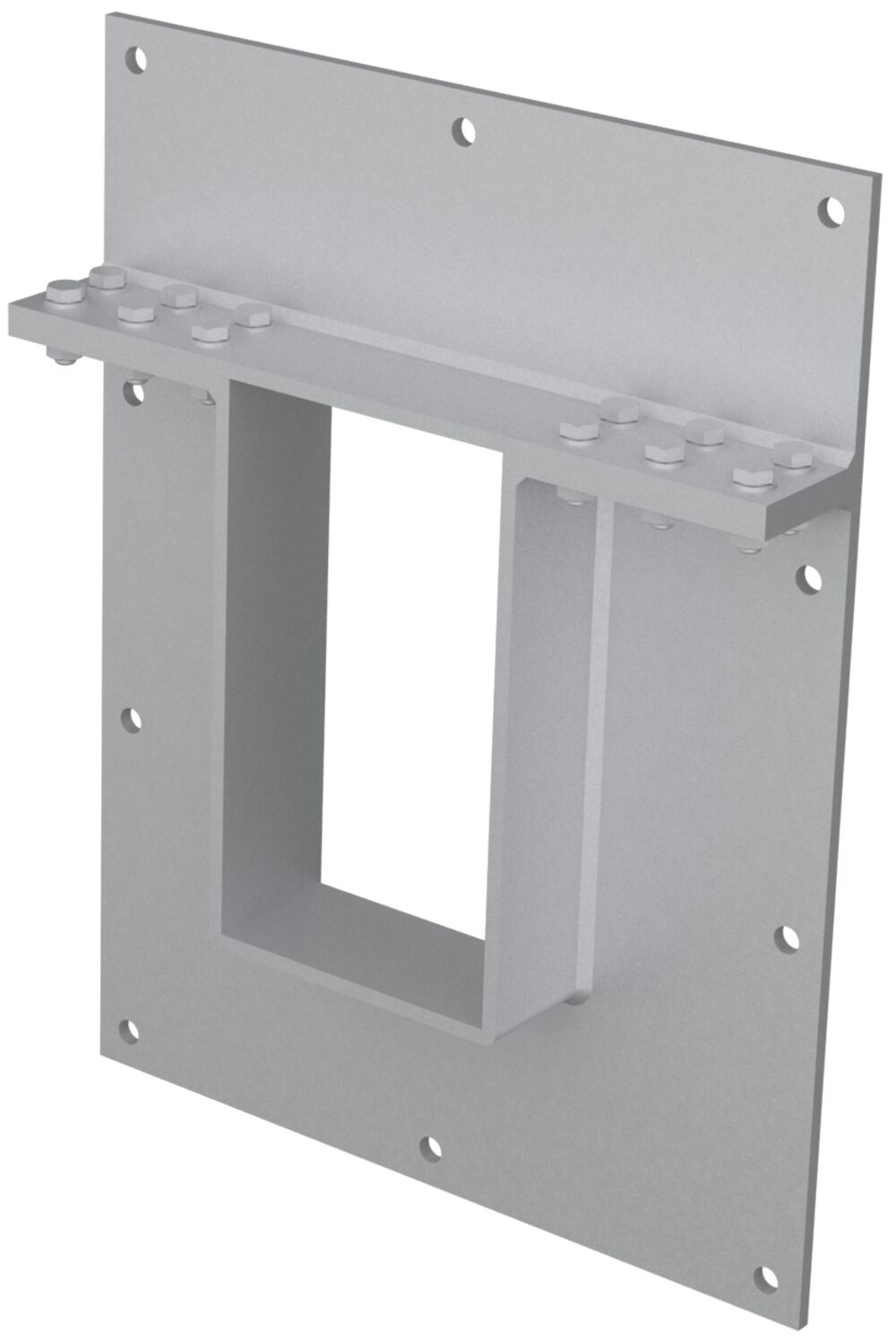

GOH 6x1 FL100 GALV

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 332.5 x 430 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 7.4
  • Art. nr. 179403
Remove from cart?

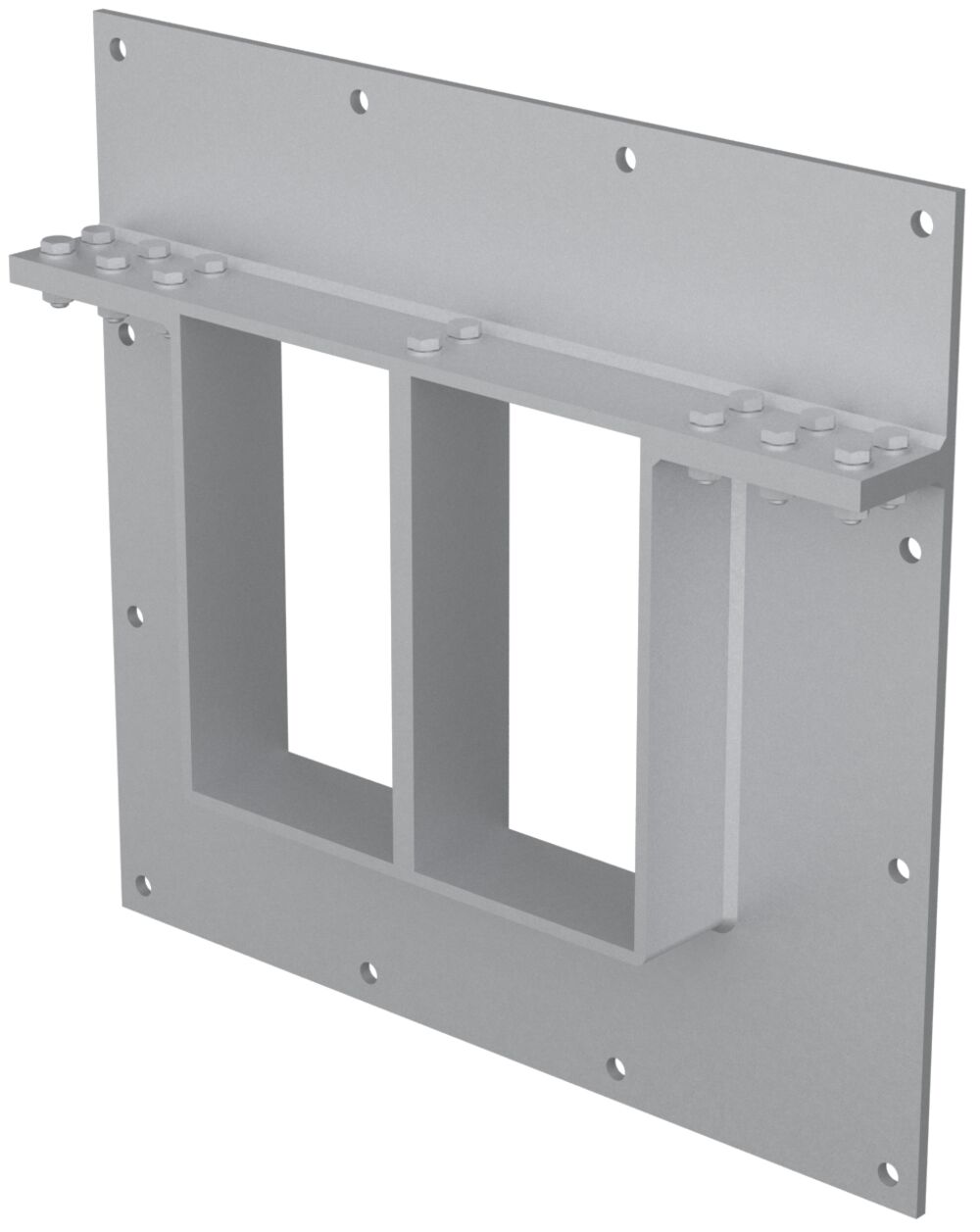

GOH 6x2 FL100 GALV

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 465 x 430 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 12
  • Art. nr. 179416
Remove from cart?

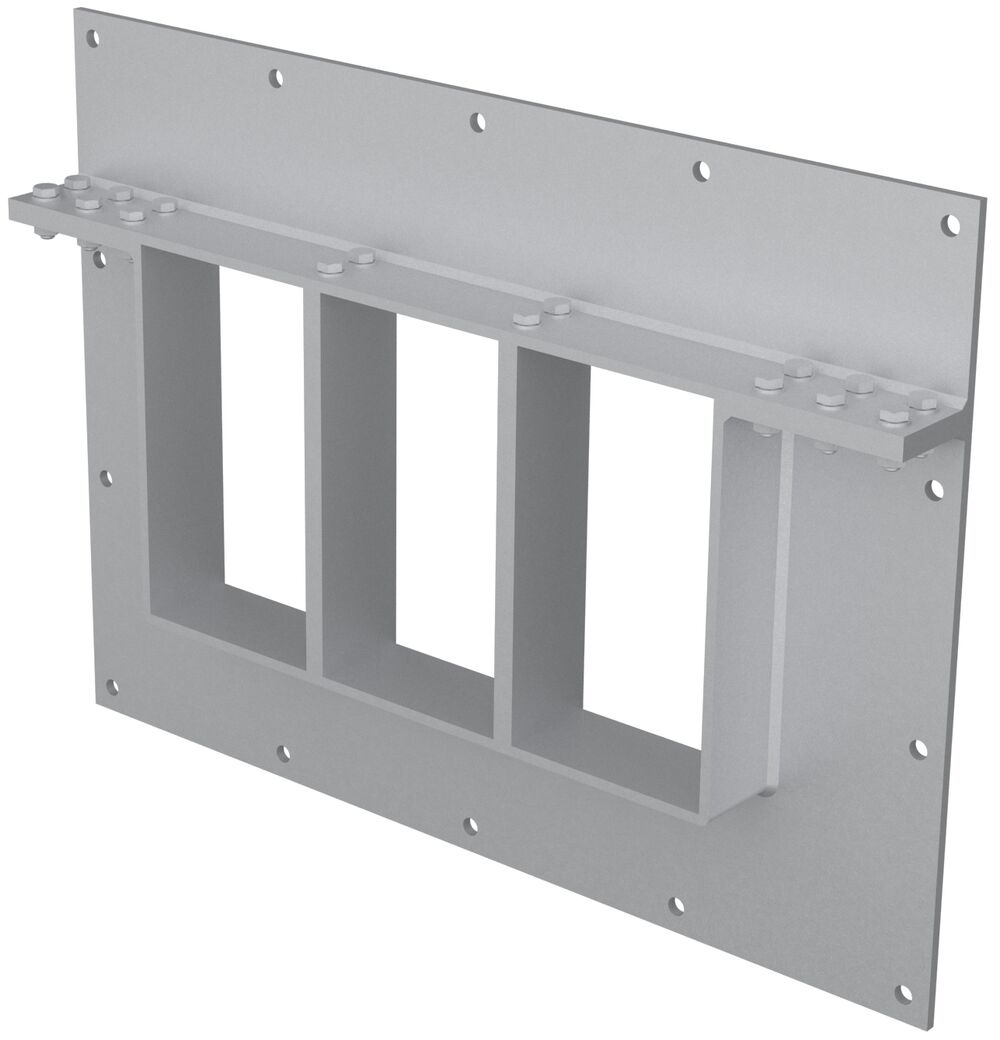

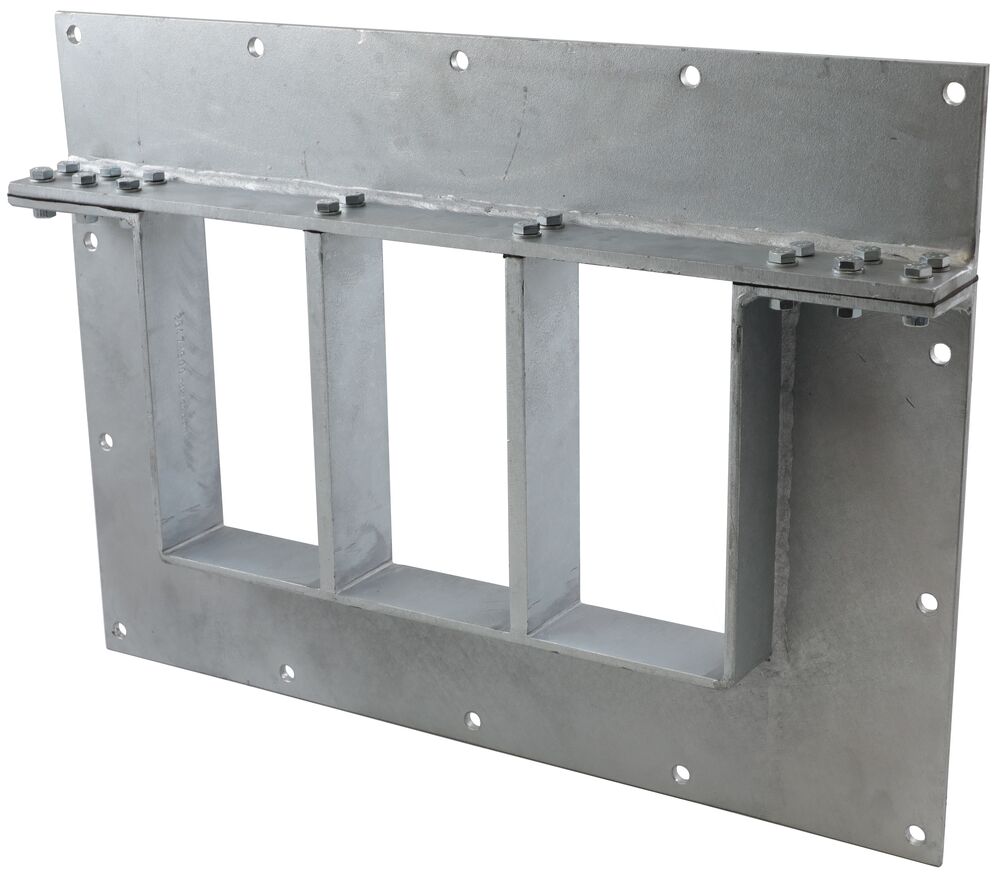

GOH 6x3 FL100 GALV

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 597.5 x 430 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 15
  • Art. nr. 179976
Remove from cart?

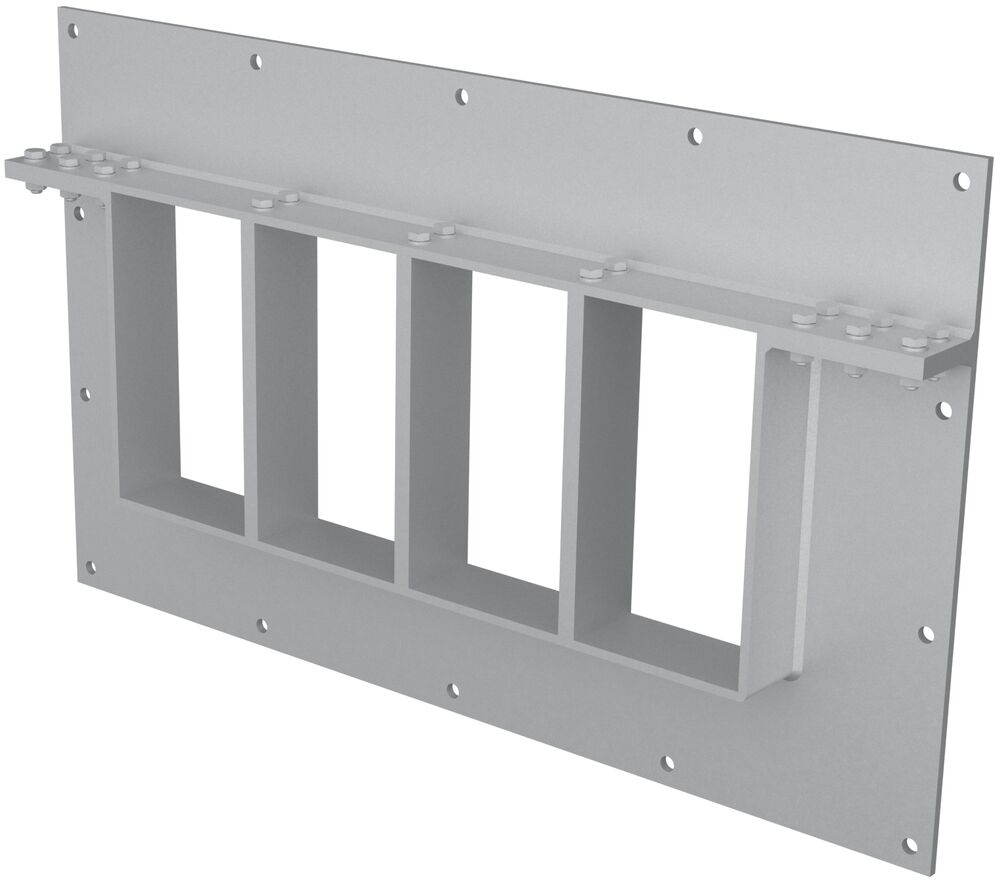

GOH 6x4 FL100 GALV

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 730 x 430 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 18
  • Art. nr. 119419
Remove from cart?

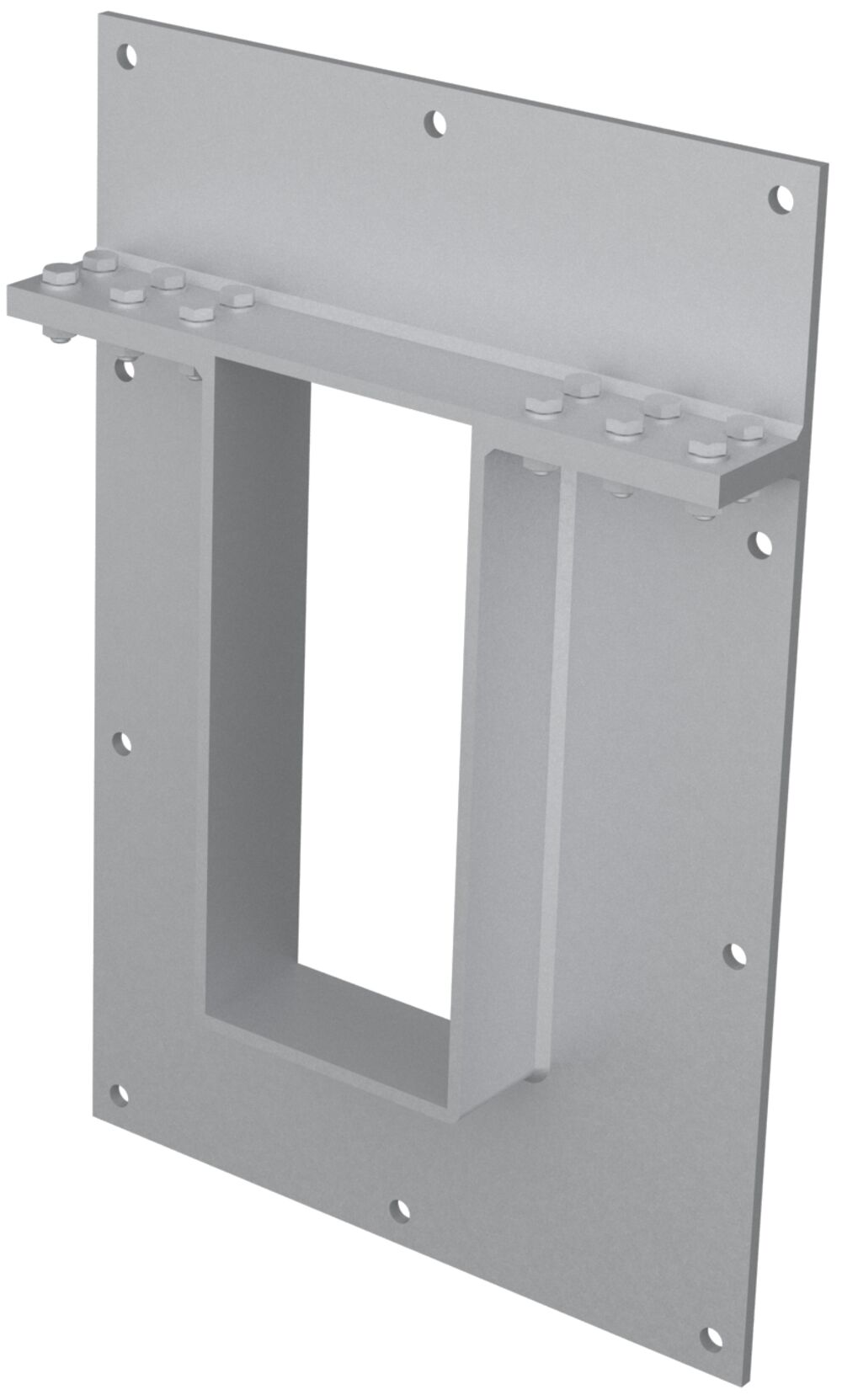

GOH 8x1 FL100 GALV

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 332.5 x 490 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 9
  • Art. nr. 151629
Remove from cart?

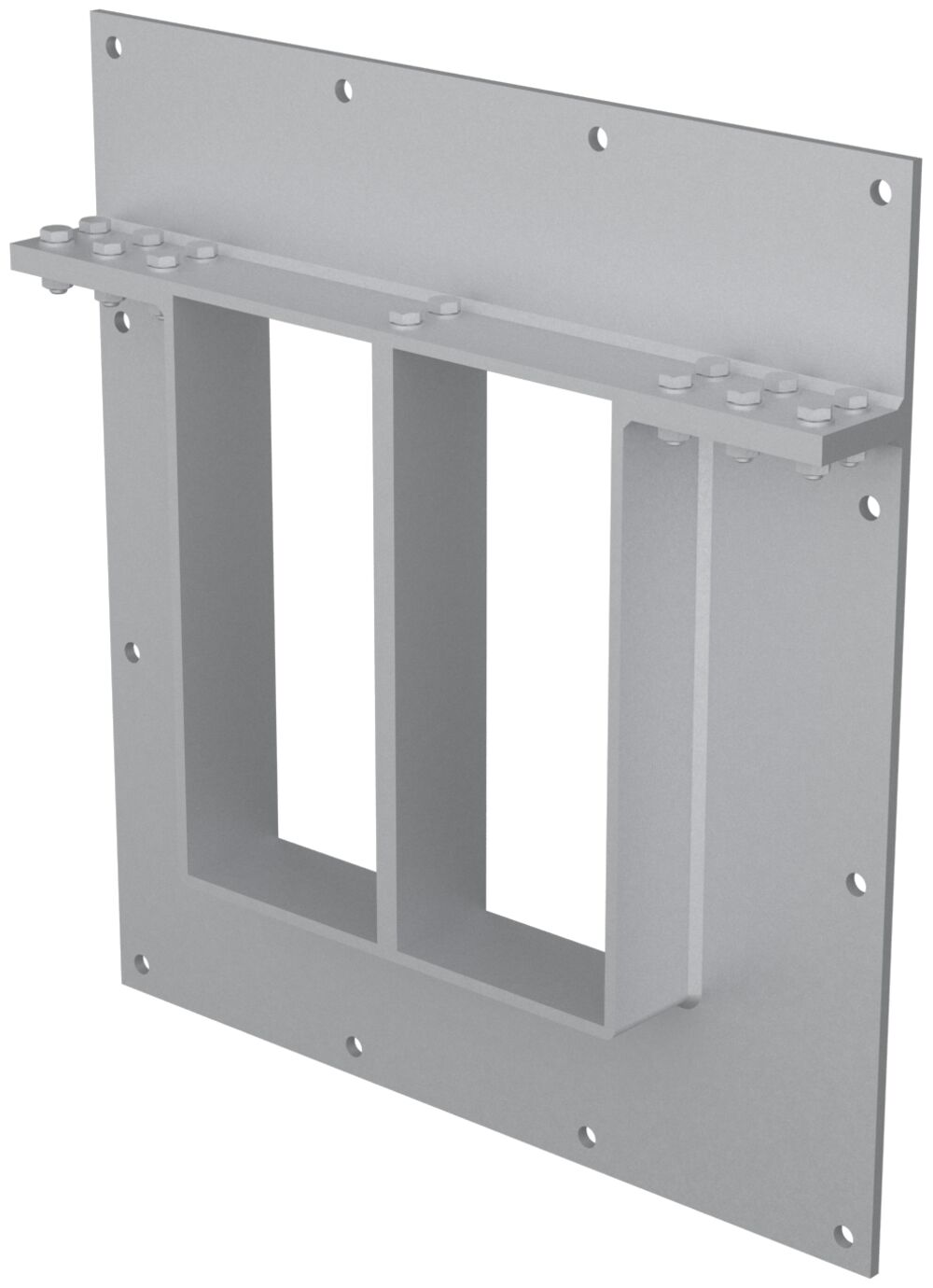

GOH 8x2 FL100 GALV

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 465 x 490 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 13
  • Art. nr. 150141
Remove from cart?

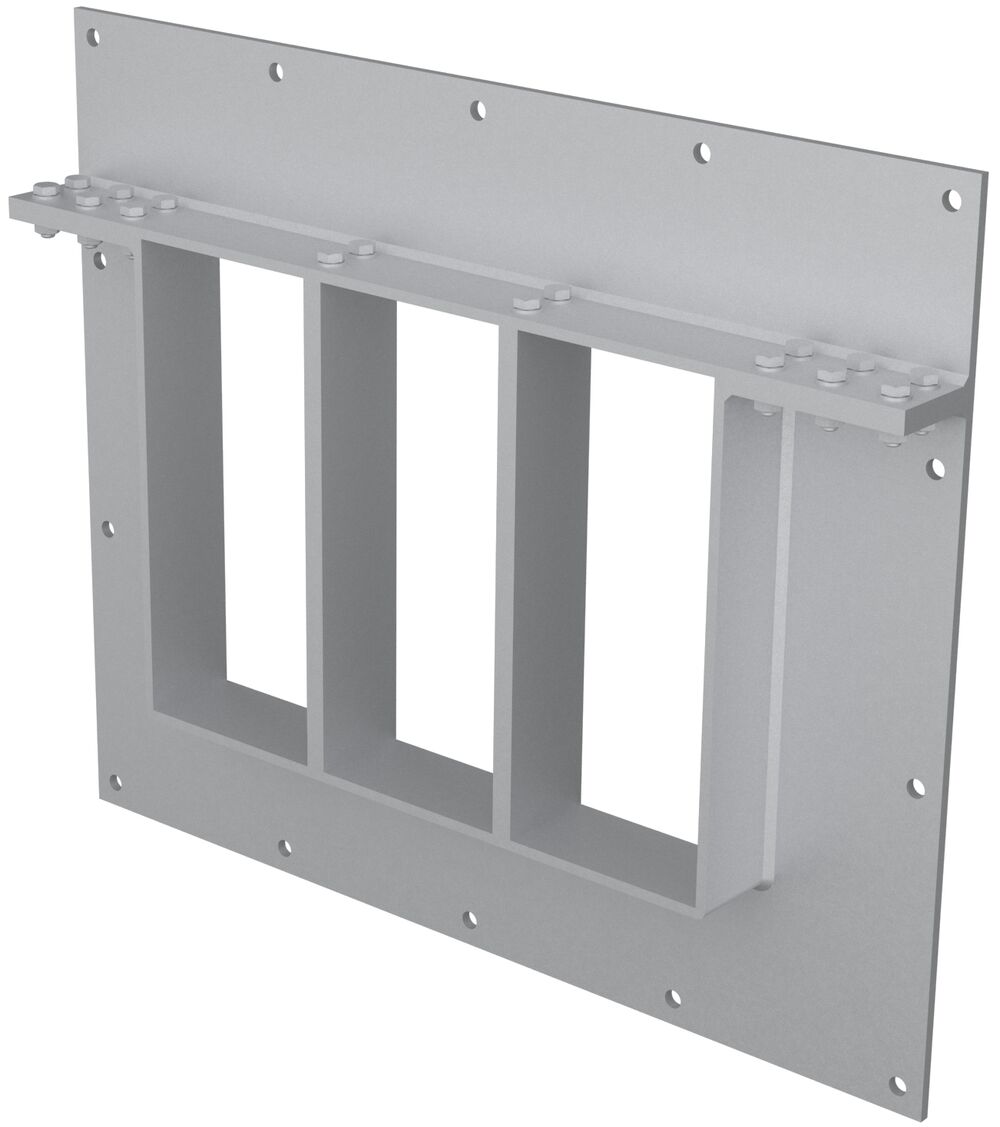

GOH 8x3 FL100 GALV

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 597.5 x 490 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 17
  • Art. nr. 155328
Remove from cart?

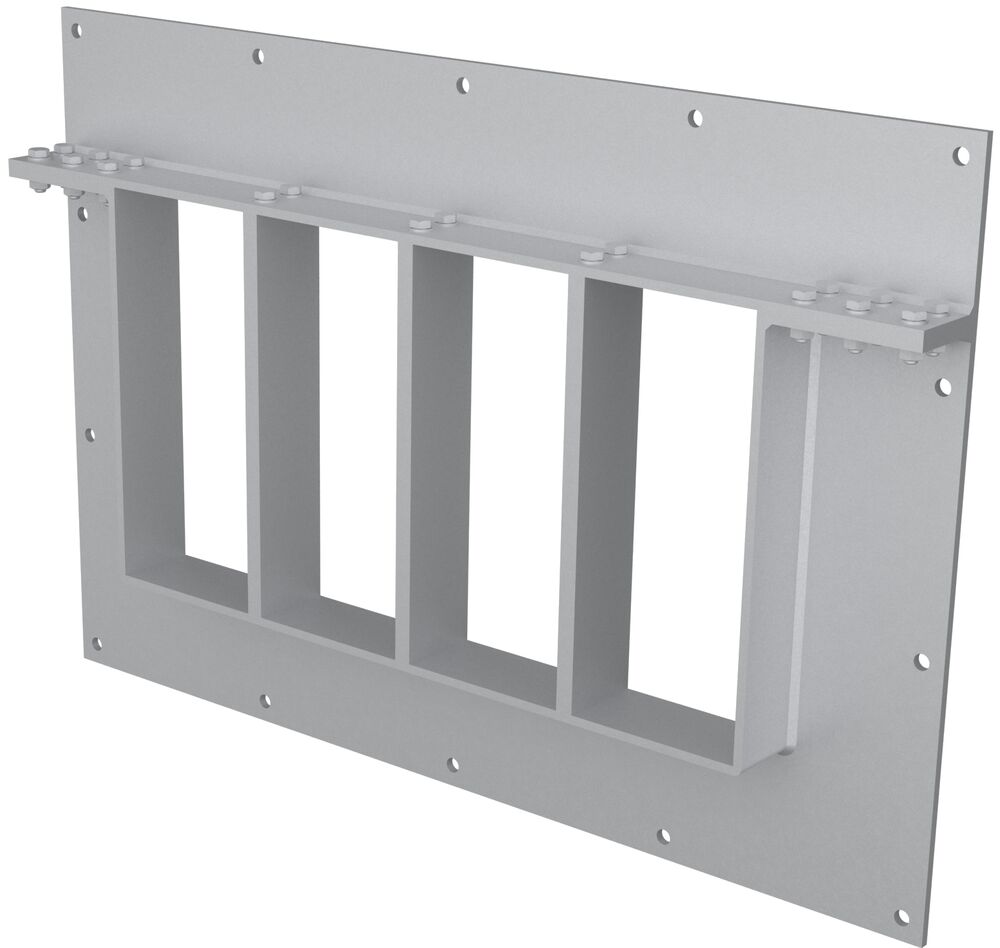

GOH 8x4 FL100 GALV

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 730 x 490 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 20.3
  • Art. nr. 121488
Remove from cart?

Roestvast staal, deelbaar

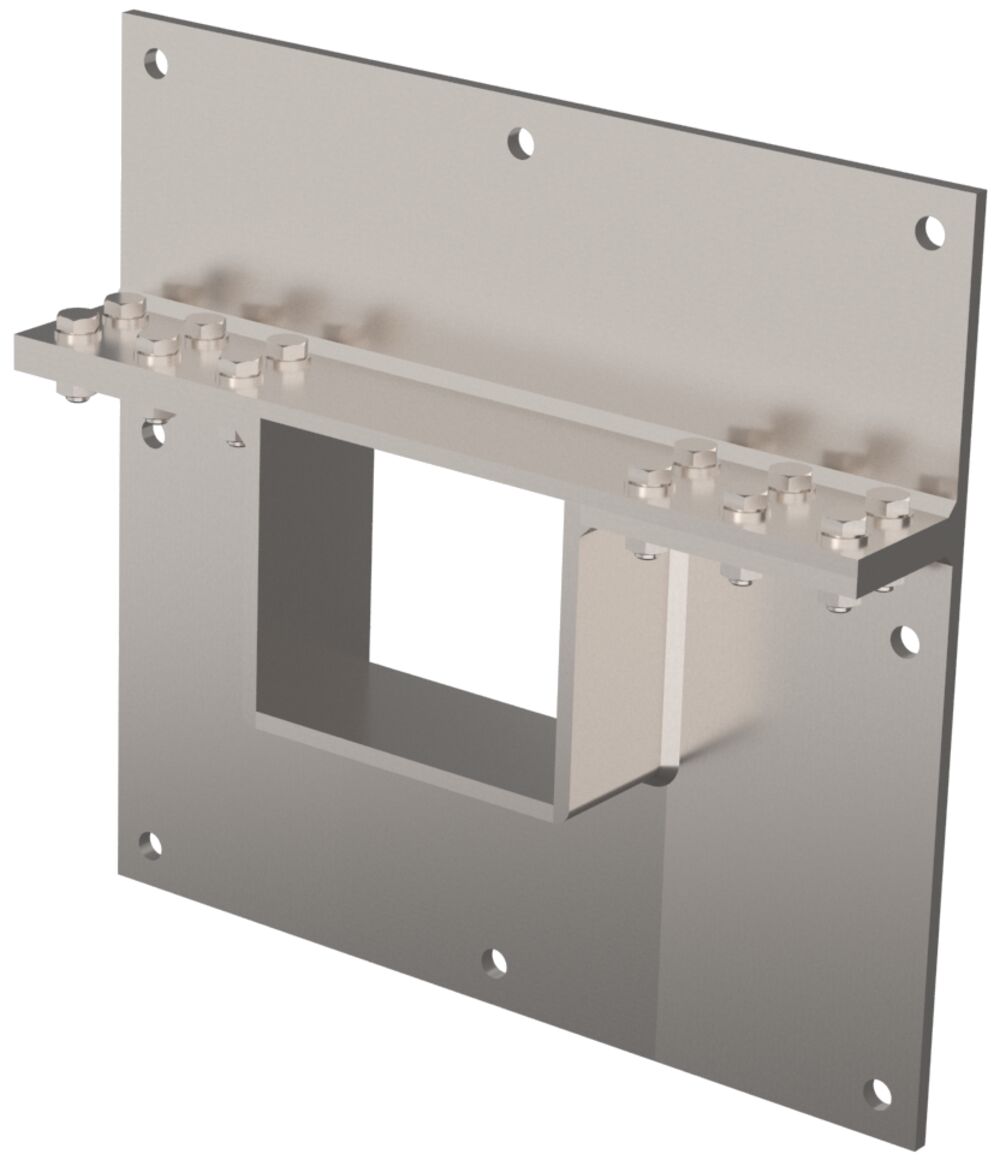

GOH 2x1 FL100 AISI316

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 332.5 x 313 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 7
  • Art. nr. 214791
stp
Downloaden
Remove from cart?

GOH 2x2 FL100 AISI316

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 465 x 313 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 9.6
  • Art. nr. 250896
stp
Downloaden
Remove from cart?

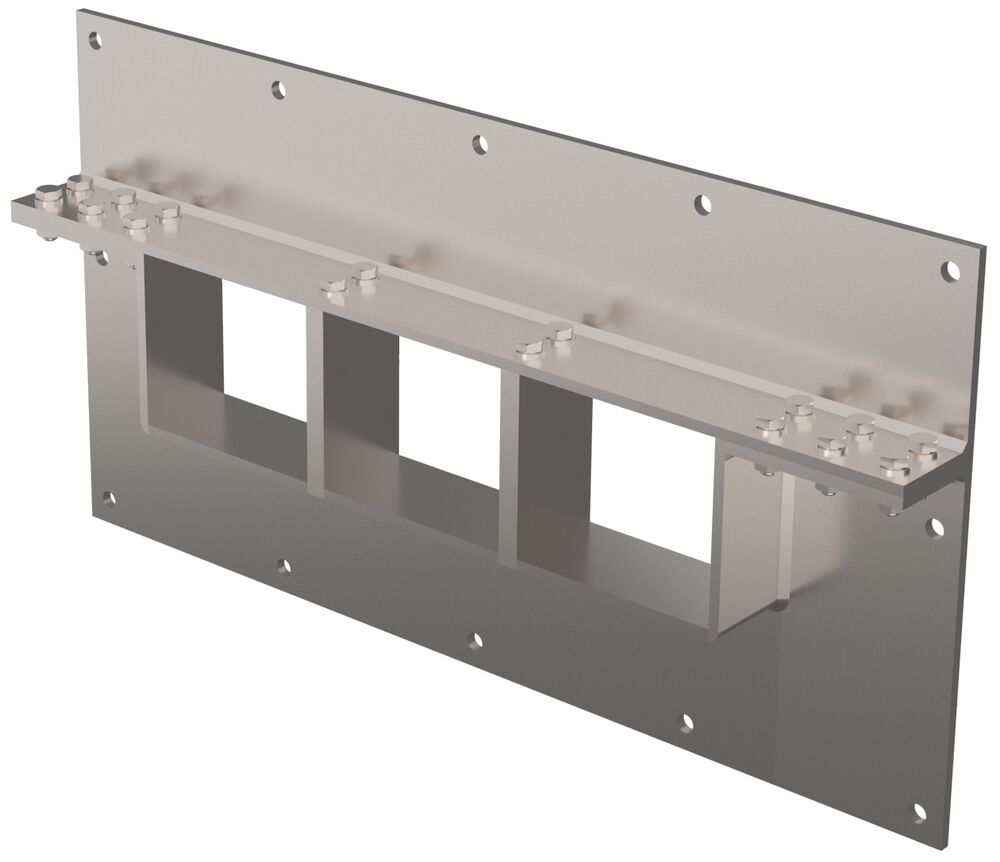

GOH 2x3 FL100 AISI316

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 597.5 x 313 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 12.2
  • Art. nr. 250897
Remove from cart?

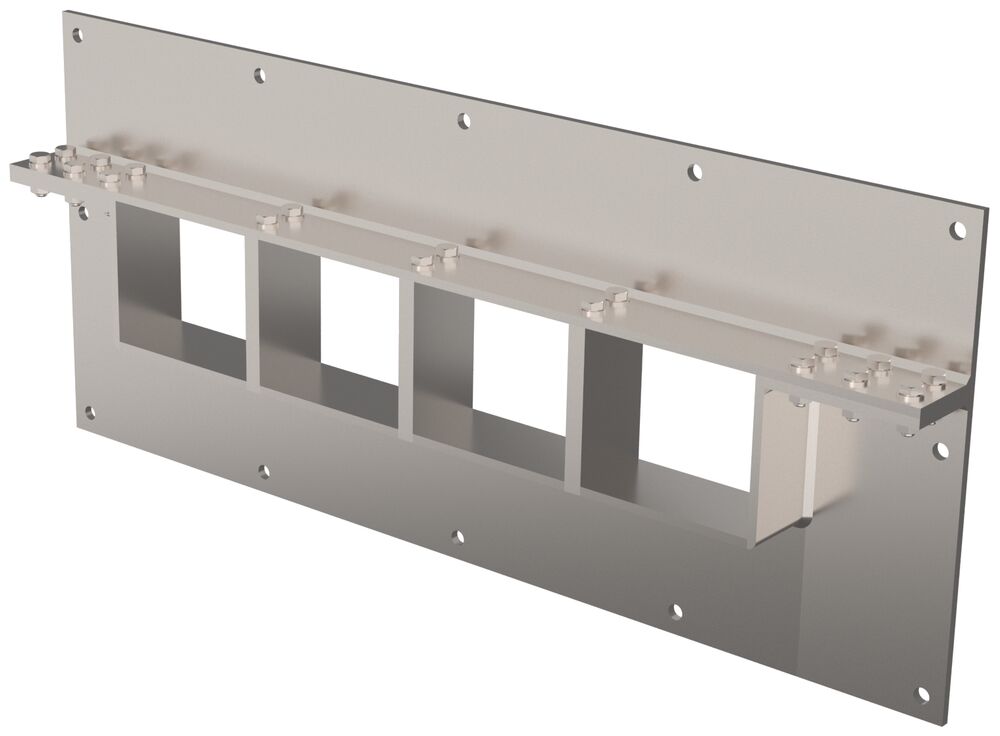

GOH 2x4 FL100 AISI316

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 60
  • Buitenafmetingen BxHxD (mm) 730 x 313 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 128(+5/-5)
  • Gewicht (kg) 14.9
  • Art. nr. 250898
Remove from cart?

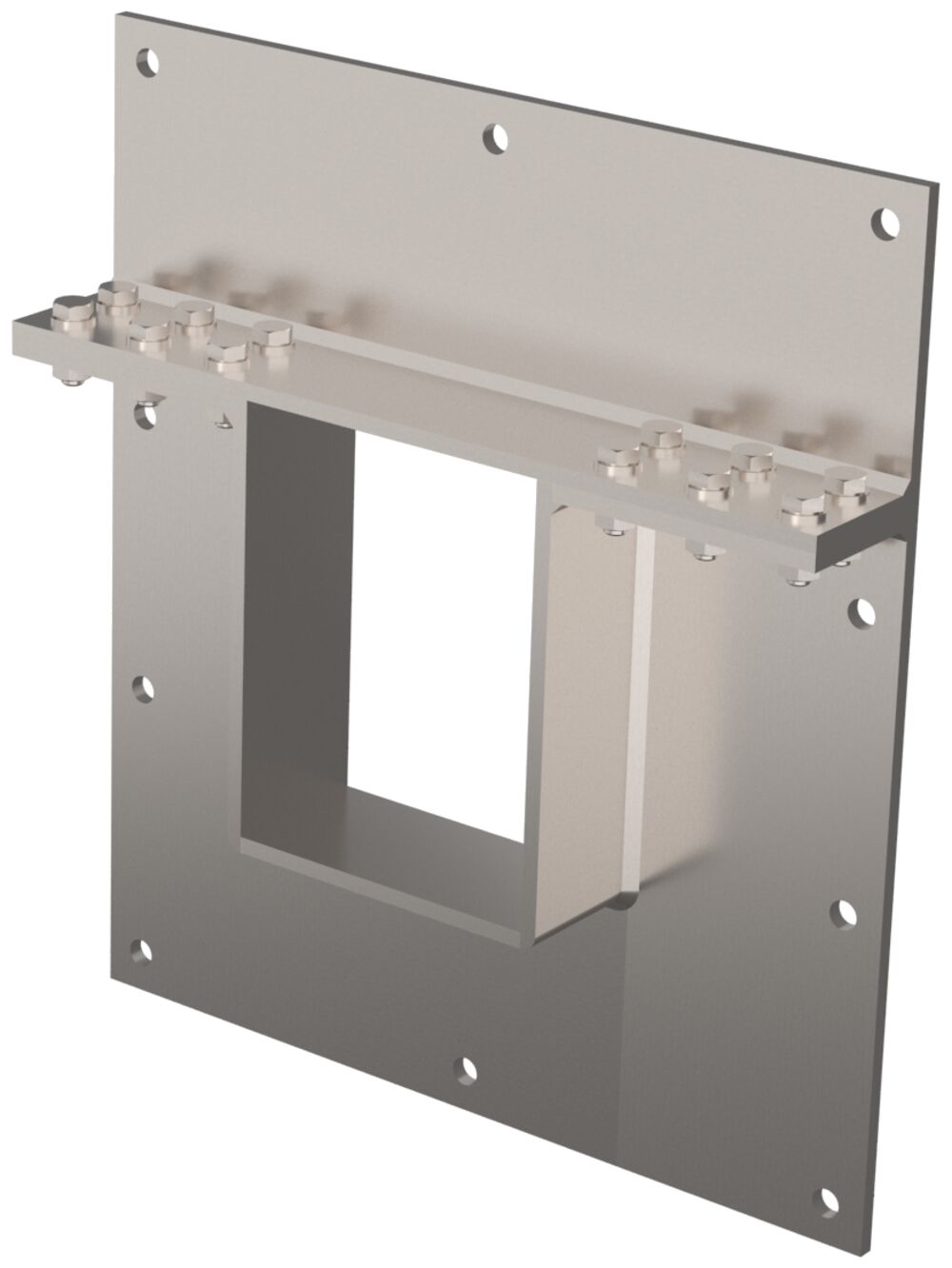

GOH 4x1 FL100 AISI316

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 332.5 x 371.5 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 7.6
  • Art. nr. 152890
Remove from cart?

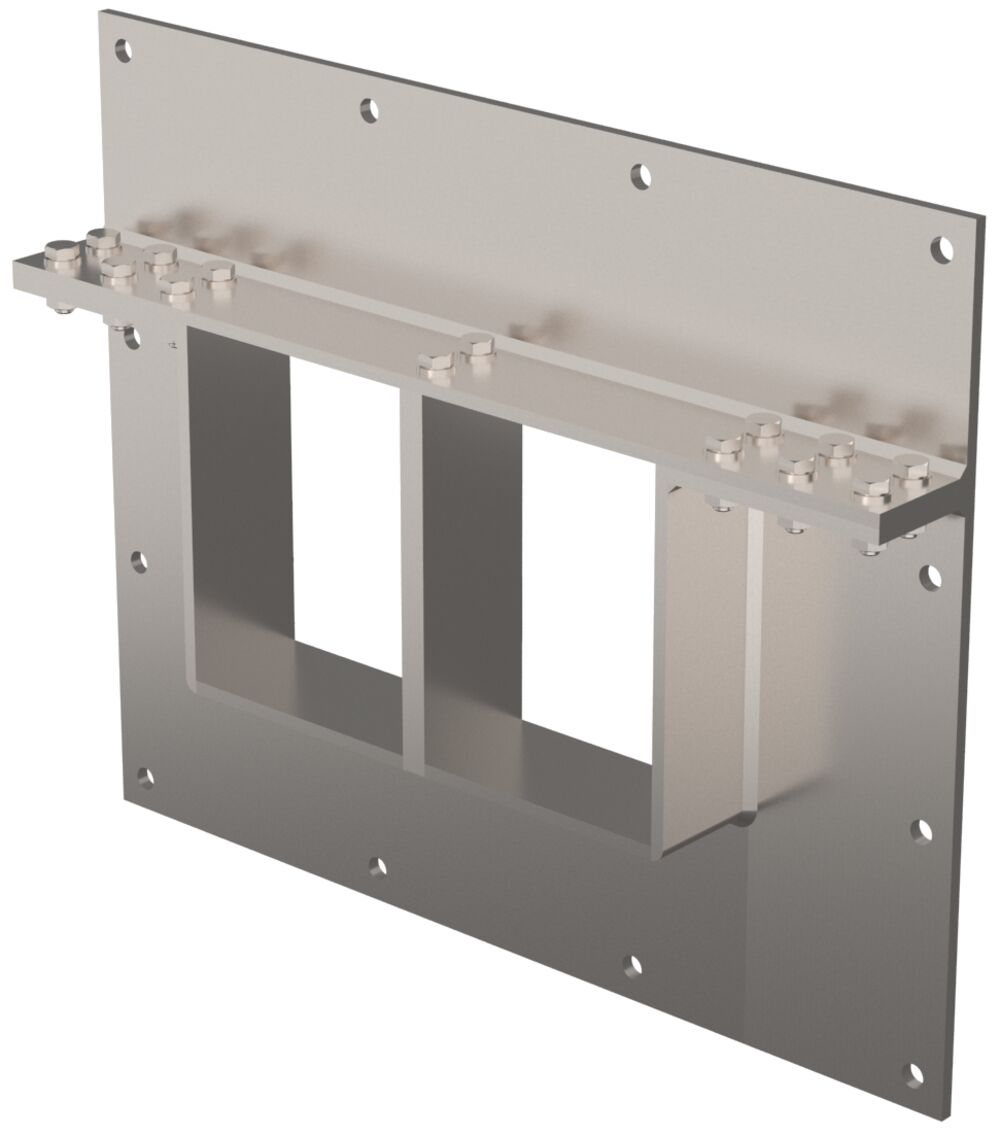

GOH 4x2 FL100 AISI316

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 465 x 371.5 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 10.8
  • Art. nr. 215709
Remove from cart?

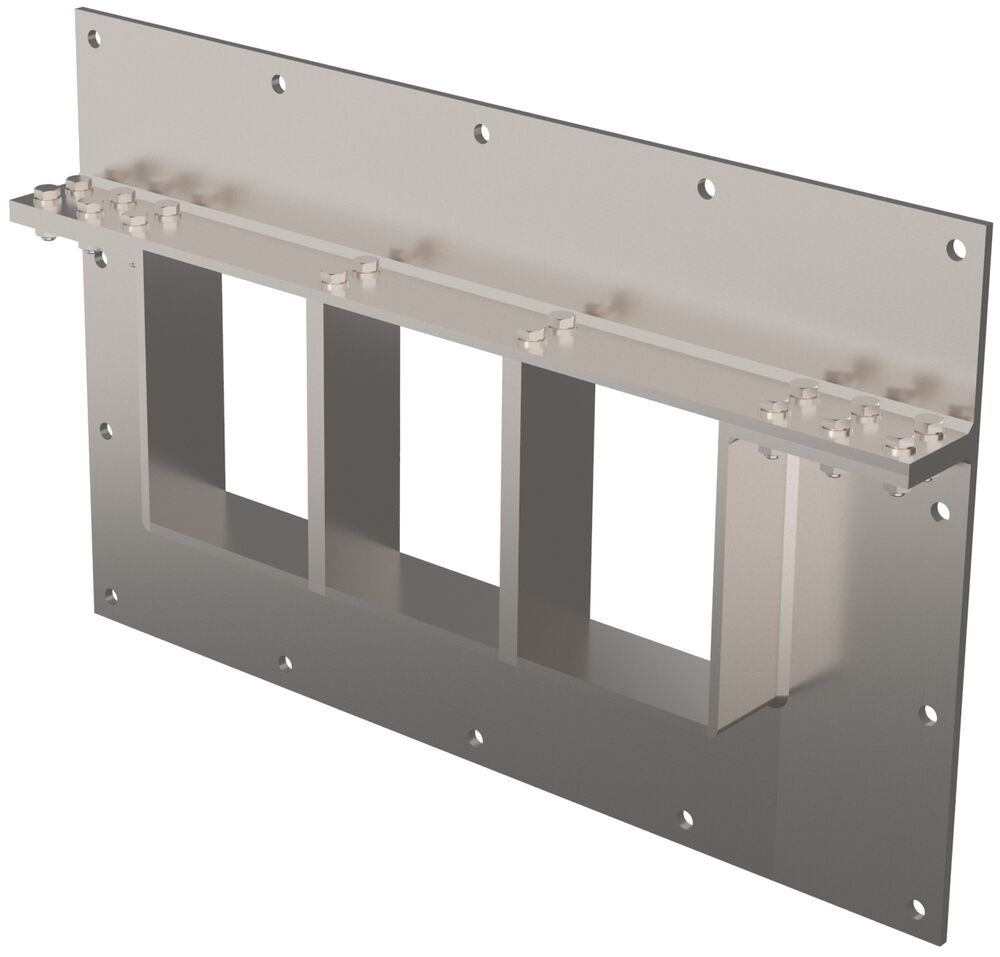

GOH 4x3 FL100 AISI316

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 597.5 x 371.5 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 14
  • Art. nr. 215812
Remove from cart?

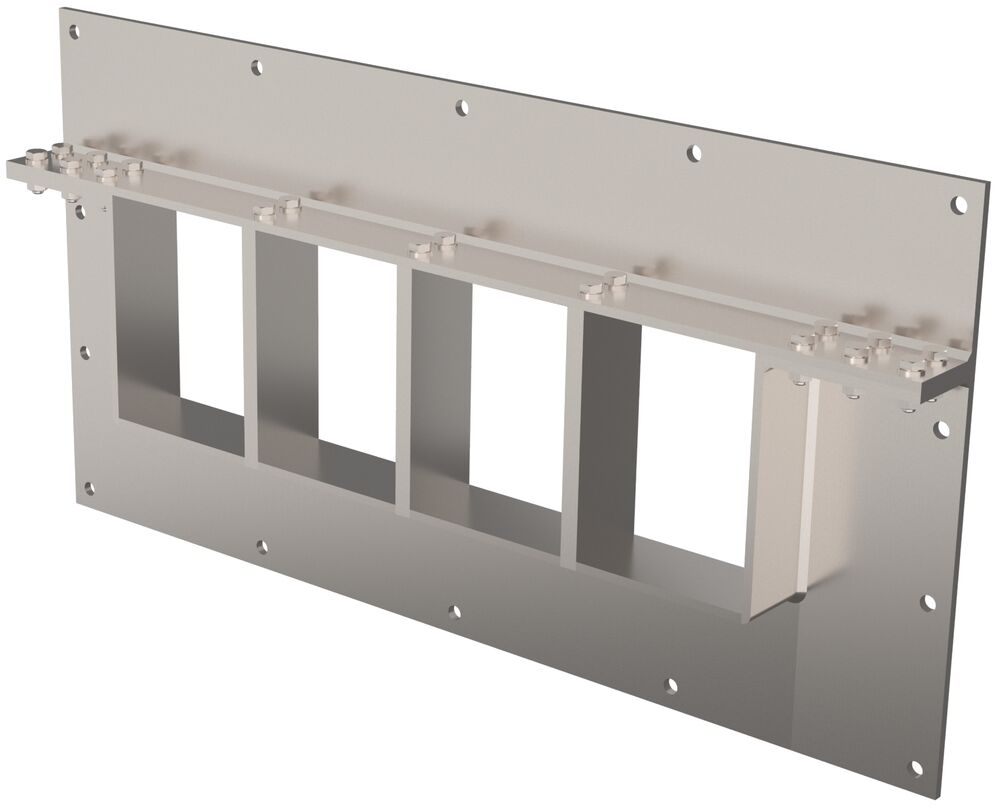

GOH 4x4 FL100 AISI316

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 120
  • Buitenafmetingen BxHxD (mm) 730 x 371.5 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 187(+5/-5)
  • Gewicht (kg) 16.8
  • Art. nr. 227620
Remove from cart?

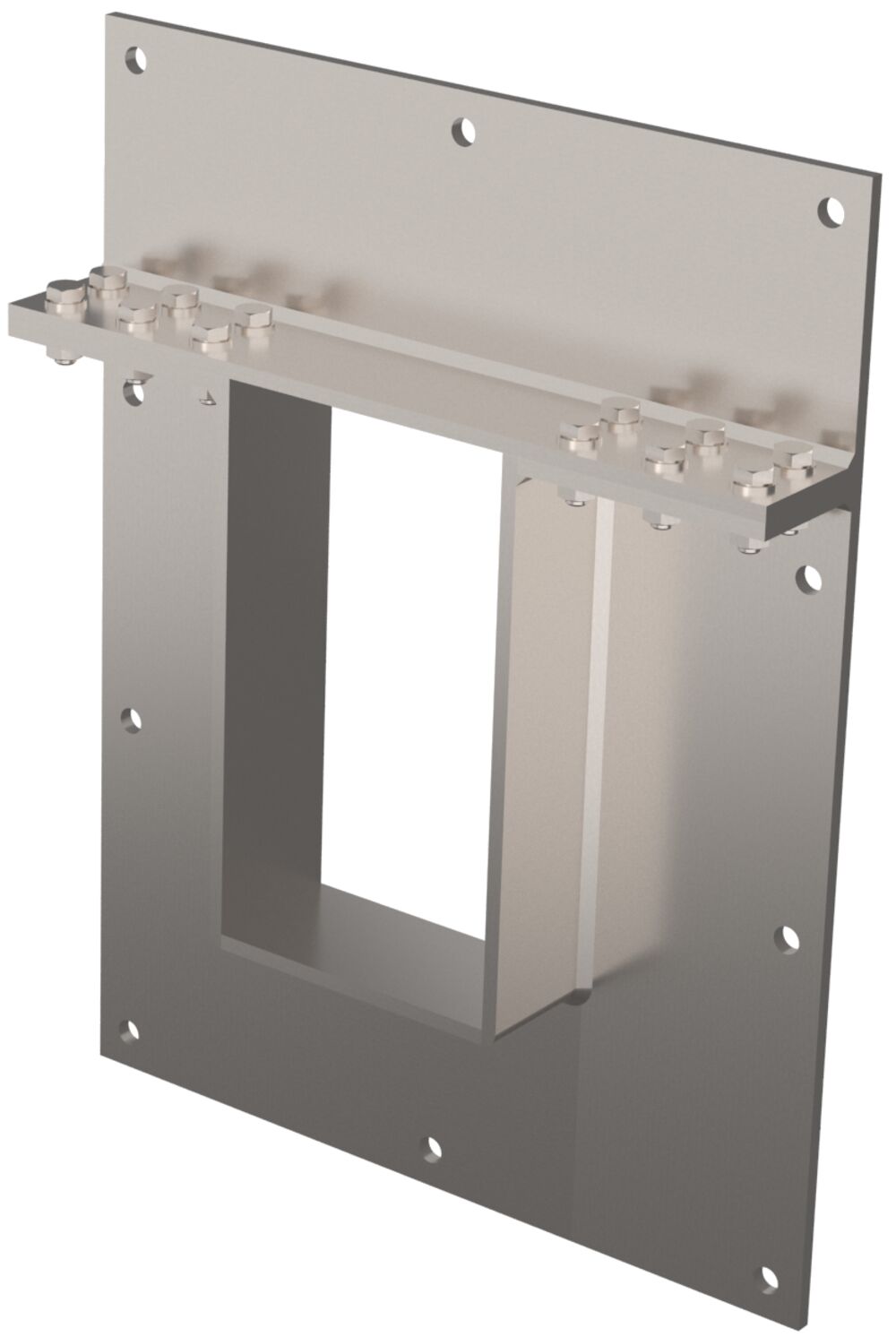

GOH 6x1 FL100 AISI316

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 332.5 x 430 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 8.6
  • Art. nr. 157979
Remove from cart?

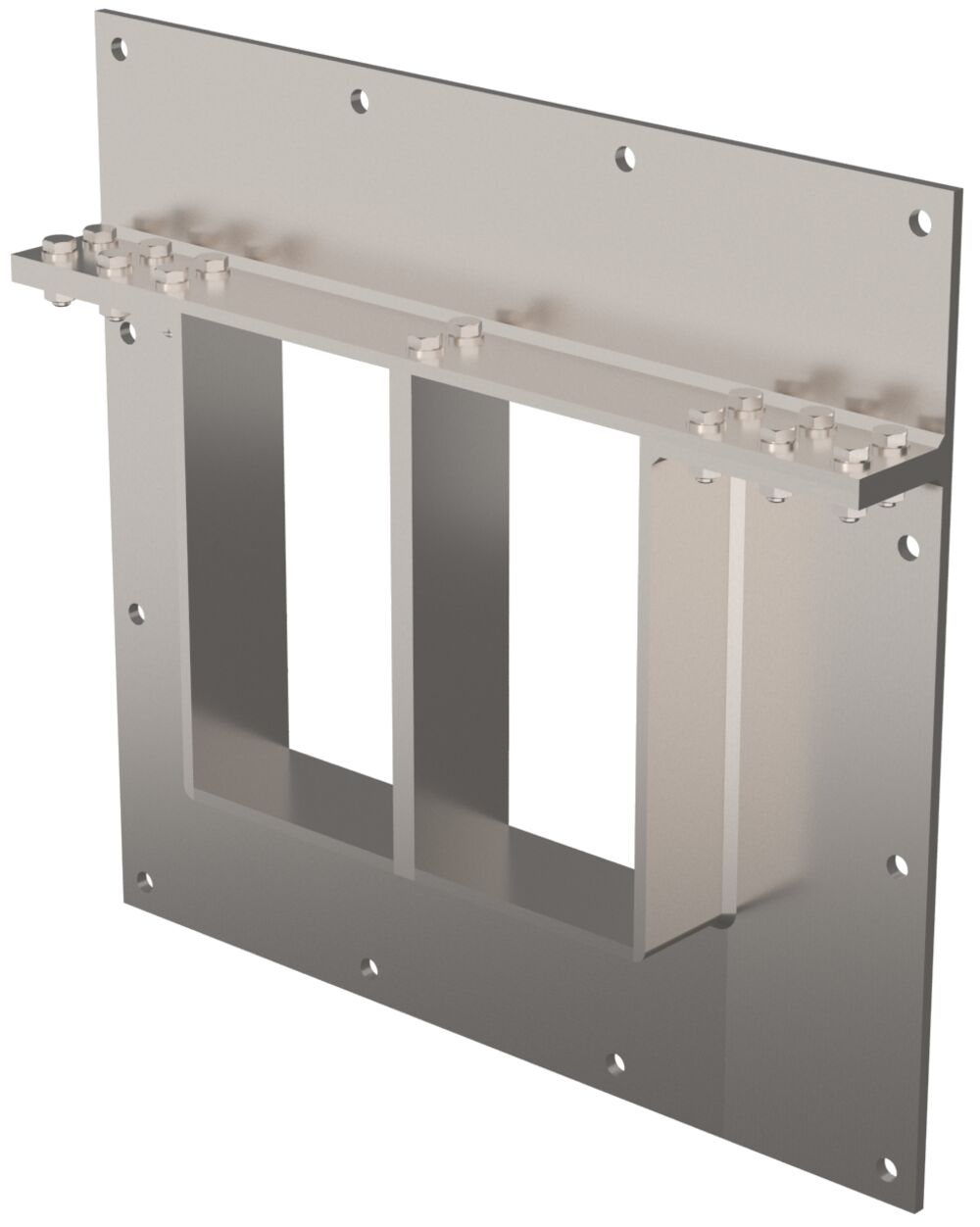

GOH 6x2 FL100 AISI316

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 465 x 430 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 12
  • Art. nr. 164359
Remove from cart?

GOH 6x3 FL100 AISI316

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 597.5 x 430 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 14.4
  • Art. nr. 157824
Remove from cart?

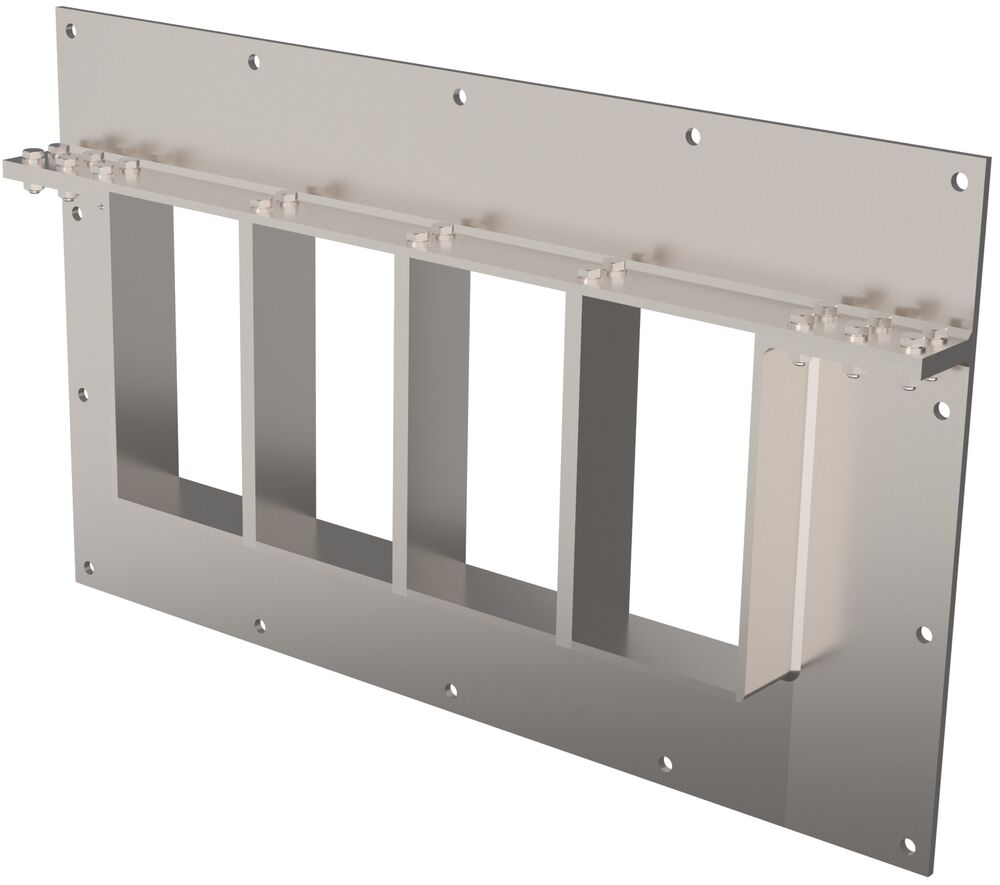

GOH 6x4 FL100 AISI316

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 180
  • Buitenafmetingen BxHxD (mm) 730 x 430 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 245(+5/-5)
  • Gewicht (kg) 18.7
  • Art. nr. 125356
Remove from cart?

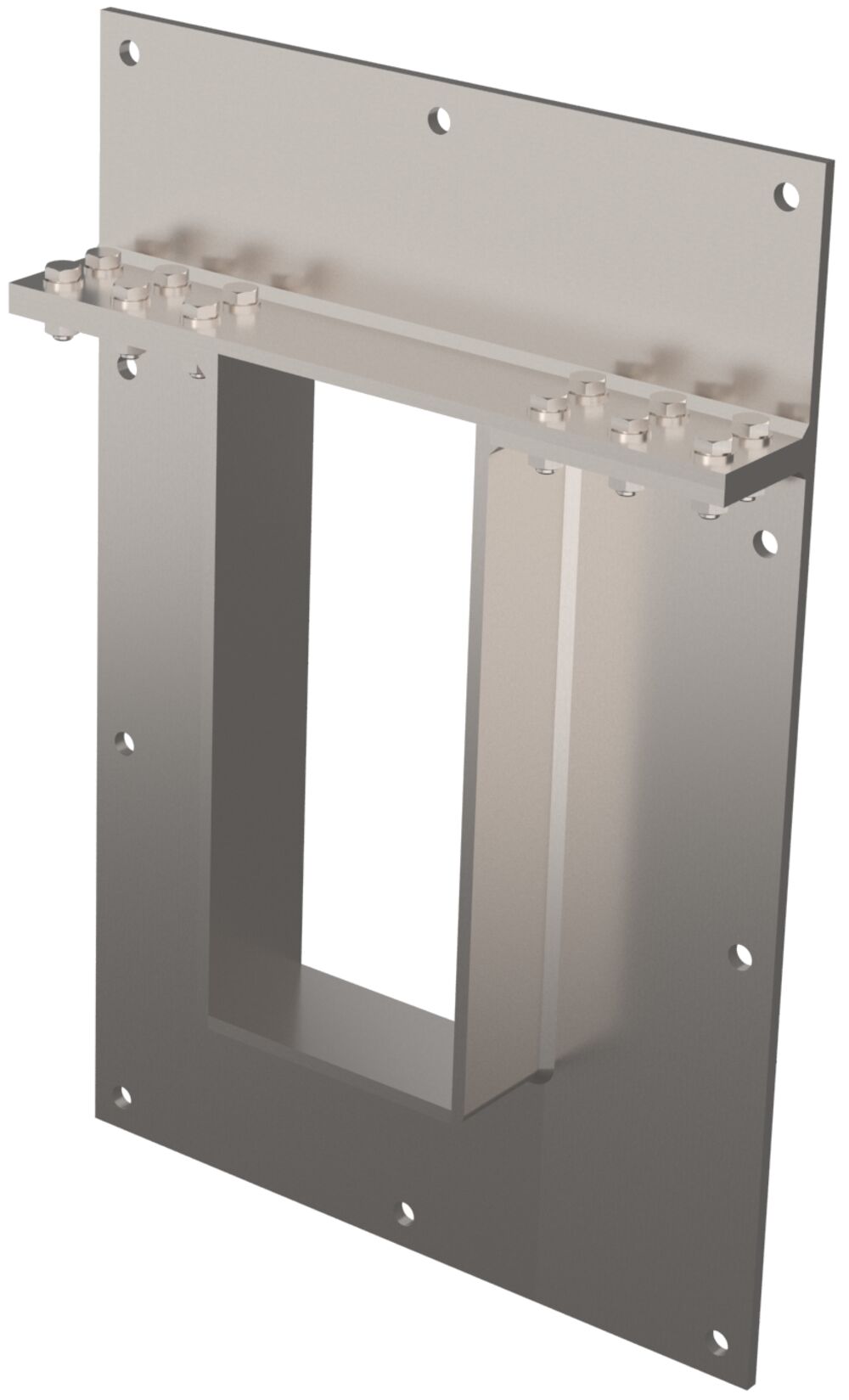

GOH 8x1 FL100 AISI316

  • Frame-openingen 1
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 332.5 x 490 x 60
  • Afmetingen opening BxH (mm) 148(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 10
  • Art. nr. 179208
Remove from cart?

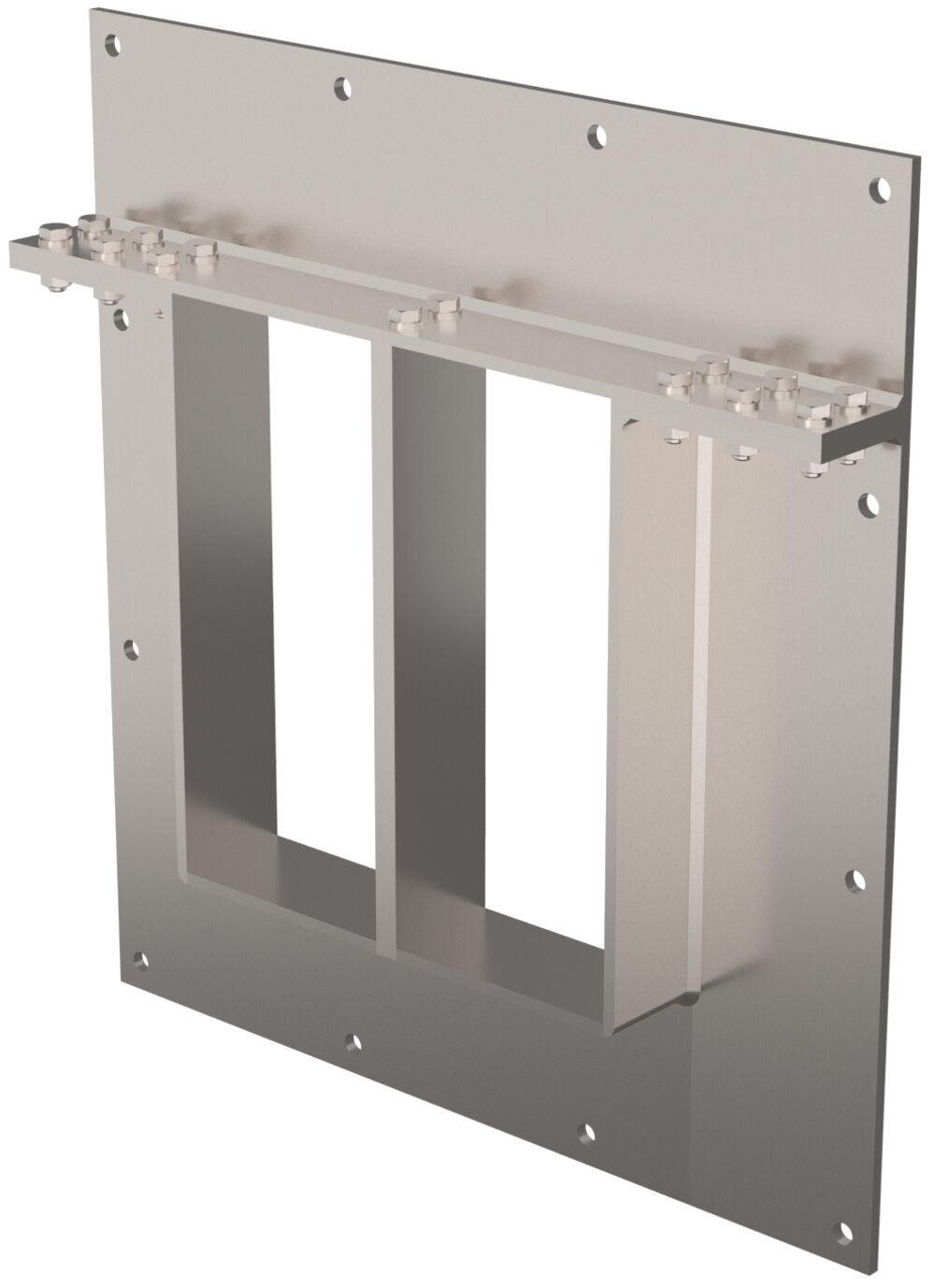

GOH 8x2 FL100 AISI316

  • Frame-openingen 2
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 465 x 490 x 60
  • Afmetingen opening BxH (mm) 280(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 13.4
  • Art. nr. 110472
Remove from cart?

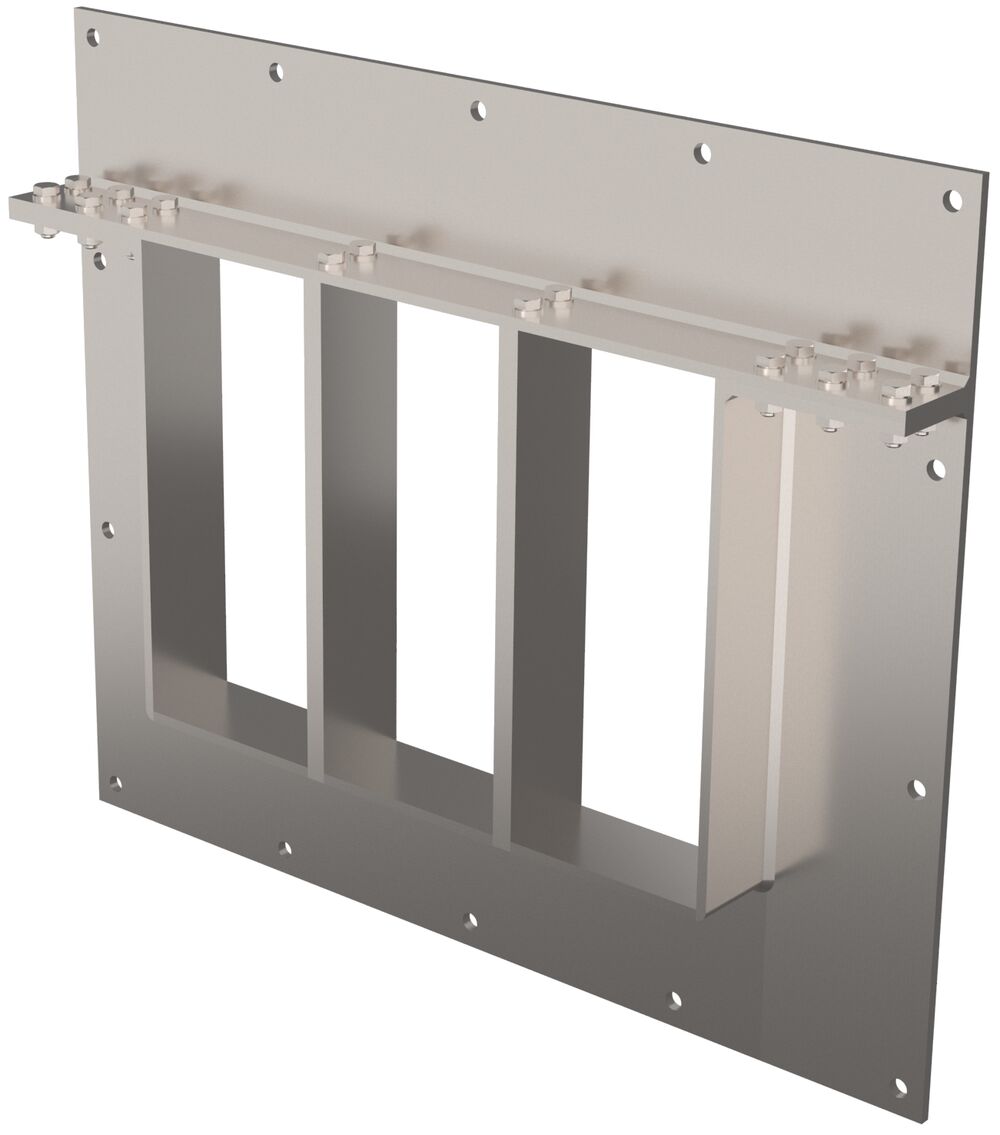

GOH 8x3 FL100 AISI316

  • Frame-openingen 3
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 597.5 x 490 x 60
  • Afmetingen opening BxH (mm) 413(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 16
  • Art. nr. 104111
Remove from cart?

GOH 8x4 FL100 AISI316

  • Frame-openingen 4
  • Vrije doorvoerruimte (mm) 120 x 240
  • Buitenafmetingen BxHxD (mm) 730 x 490 x 60
  • Afmetingen opening BxH (mm) 545(+5/-5) x 305(+5/-5)
  • Gewicht (kg) 19.4
  • Art. nr. 173441
Remove from cart?
Verzinkt staal, deelbaar
Titel Frame-openingen Vrije doorvoerruimte (mm) Buitenafmetingen BxHxD (mm) Afmetingen opening BxH (mm) Gewicht (kg) Art. nr.
GOH 2x1 FL100 GALV 1 120 x 60 332.5 x 313 x 60 148(+5/-5) x 128(+5/-5) 7 124009 0
GOH 2x2 FL100 GALV 2 120 x 60 465 x 313 x 60 280(+5/-5) x 128(+5/-5) 9.6 250893 0
GOH 2x3 FL100 GALV 3 120 x 60 597.5 x 313 x 60 413(+5/-5) x 128(+5/-5) 12.2 250894 0
GOH 2x4 FL100 GALV 4 120 x 60 730 x 313 x 60 545(+5/-5) x 128(+5/-5) 15 179978 0
GOH 4x1 FL100 GALV 1 120 x 120 332.5 x 371.5 x 60 148(+5/-5) x 187(+5/-5) 8.1 107250 0
GOH 4x2 FL100 GALV 2 120 x 120 465 x 371.5 x 60 280(+5/-5) x 187(+5/-5) 11 121490 0
GOH 4x3 FL100 GALV 3 120 x 120 597.5 x 371.5 x 60 413(+5/-5) x 187(+5/-5) 13.5 192221 0
GOH 4x4 FL100 GALV 4 120 x 120 730 x 371.5 x 60 545(+5/-5) x 187(+5/-5) 18 121489 0
GOH 6x1 FL100 GALV 1 120 x 180 332.5 x 430 x 60 148(+5/-5) x 245(+5/-5) 7.4 179403 0
GOH 6x2 FL100 GALV 2 120 x 180 465 x 430 x 60 280(+5/-5) x 245(+5/-5) 12 179416 0
GOH 6x3 FL100 GALV 3 120 x 180 597.5 x 430 x 60 413(+5/-5) x 245(+5/-5) 15 179976 0
GOH 6x4 FL100 GALV 4 120 x 180 730 x 430 x 60 545(+5/-5) x 245(+5/-5) 18 119419 0
GOH 8x1 FL100 GALV 1 120 x 240 332.5 x 490 x 60 148(+5/-5) x 305(+5/-5) 9 151629 0
GOH 8x2 FL100 GALV 2 120 x 240 465 x 490 x 60 280(+5/-5) x 305(+5/-5) 13 150141 0
GOH 8x3 FL100 GALV 3 120 x 240 597.5 x 490 x 60 413(+5/-5) x 305(+5/-5) 17 155328 0
GOH 8x4 FL100 GALV 4 120 x 240 730 x 490 x 60 545(+5/-5) x 305(+5/-5) 20.3 121488 0
Roestvast staal, deelbaar
Titel Frame-openingen Vrije doorvoerruimte (mm) Buitenafmetingen BxHxD (mm) Afmetingen opening BxH (mm) Gewicht (kg) Art. nr.
GOH 2x1 FL100 AISI316 1 120 x 60 332.5 x 313 x 60 148(+5/-5) x 128(+5/-5) 7 214791 0
GOH 2x2 FL100 AISI316 2 120 x 60 465 x 313 x 60 280(+5/-5) x 128(+5/-5) 9.6 250896 0
GOH 2x3 FL100 AISI316 3 120 x 60 597.5 x 313 x 60 413(+5/-5) x 128(+5/-5) 12.2 250897 0
GOH 2x4 FL100 AISI316 4 120 x 60 730 x 313 x 60 545(+5/-5) x 128(+5/-5) 14.9 250898 0
GOH 4x1 FL100 AISI316 1 120 x 120 332.5 x 371.5 x 60 148(+5/-5) x 187(+5/-5) 7.6 152890 0
GOH 4x2 FL100 AISI316 2 120 x 120 465 x 371.5 x 60 280(+5/-5) x 187(+5/-5) 10.8 215709 0
GOH 4x3 FL100 AISI316 3 120 x 120 597.5 x 371.5 x 60 413(+5/-5) x 187(+5/-5) 14 215812 0
GOH 4x4 FL100 AISI316 4 120 x 120 730 x 371.5 x 60 545(+5/-5) x 187(+5/-5) 16.8 227620 0
GOH 6x1 FL100 AISI316 1 120 x 180 332.5 x 430 x 60 148(+5/-5) x 245(+5/-5) 8.6 157979 0
GOH 6x2 FL100 AISI316 2 120 x 180 465 x 430 x 60 280(+5/-5) x 245(+5/-5) 12 164359 0
GOH 6x3 FL100 AISI316 3 120 x 180 597.5 x 430 x 60 413(+5/-5) x 245(+5/-5) 14.4 157824 0
GOH 6x4 FL100 AISI316 4 120 x 180 730 x 430 x 60 545(+5/-5) x 245(+5/-5) 18.7 125356 0
GOH 8x1 FL100 AISI316 1 120 x 240 332.5 x 490 x 60 148(+5/-5) x 305(+5/-5) 10 179208 0
GOH 8x2 FL100 AISI316 2 120 x 240 465 x 490 x 60 280(+5/-5) x 305(+5/-5) 13.4 110472 0
GOH 8x3 FL100 AISI316 3 120 x 240 597.5 x 490 x 60 413(+5/-5) x 305(+5/-5) 16 104111 0
GOH 8x4 FL100 AISI316 4 120 x 240 730 x 490 x 60 545(+5/-5) x 305(+5/-5) 19.4 173441 0
