Roxtec 녹아웃 슬리브

인쇄

최적화된 인쇄 레이아웃을 위해서는 페이지의 인쇄 버튼을 사용하십시오.

씰링 및 도관용 Roxtec 녹아웃 슬리브는 케이블을 연결하기 이전에 씰링 상태를 보장합니다. 녹아웃 플레이트는 향후 확장을 위한 여유 공간을 제공합니다.

  • Roxtec UG™ 씰과 함께 사용

이 제품을 구매하려면 Roxtec 담당자에게 연락해 주시기 바랍니다.

연락처
KOS 100, 150 and 200
KOS 100, 150 and 200
KOS_150_160_connected
KOS_150_160_connected
Registered trademark of Roxtec in the EU and/or other jurisdictions/countries
Registered trademark of Roxtec in the EU and/or other jurisdictions/countries
KOS 100, 150 and 200
KOS_150_160_connected
Registered trademark of Roxtec in the EU and/or other jurisdictions/countries

인증서
인증 기관 등급 부서 / 구조 케이블 파이프 승인 유형
RISE E fire EI fire Brickwork Concrete Concrete or Brickwork Lightweight concrete Construction 0402-CPR-C500582
Underwriters Laboratories Inc. F fire T fire Concrete Armored Construction C-BJ-3052
Roxtec International AB E fire EI fire Brickwork Concrete Concrete or Brickwork Lightweight concrete Construction CE Declaration of Conformity (ETA-24/1177)
Roxtec International AB E fire EI fire Construction CE Declaration of Performance (DoP) ETA 24/1177

설치

Roxtec 씰링 시스템에 대한 자세한 내용과 올바른 트랜짓 설치 방법을 알아보려면 설치 페이지를 참조하십시오.

변형

KOS 100/100 D=100

  • 외부 치수 WxHxD(mm) 195 x 195 x 100
  • 무게(kg) 0.3
  • Art. 번호 184063
dxf
다운로드
stp
다운로드
연락처

KOS 100/110 D=150

  • 외부 치수 WxHxD(mm) 195 x 195 x 150
  • 무게(kg) 0.38
  • Art. 번호 184064
dxf
다운로드
stp
다운로드
연락처

KOS 150/150 D=100

  • 외부 치수 WxHxD(mm) 245 x 245 x 100
  • 무게(kg) 0.44
  • Art. 번호 184065
dxf
다운로드
stp
다운로드
연락처

KOS 150/160 D=150

  • 외부 치수 WxHxD(mm) 245 x 245 x 150
  • 무게(kg) 0.56
  • Art. 번호 184066
dxf
다운로드
stp
다운로드
연락처

KOS 200/200 D=100

  • 외부 치수 WxHxD(mm) 295 x 295 x 100
  • 무게(kg) 0.62
  • Art. 번호 184067
dxf
다운로드
stp
다운로드
연락처

KOS 200/200 D=150

  • 외부 치수 WxHxD(mm) 295 x 295 x 150
  • 무게(kg) 0.77
  • Art. 번호 184068
dxf
다운로드
stp
다운로드
연락처

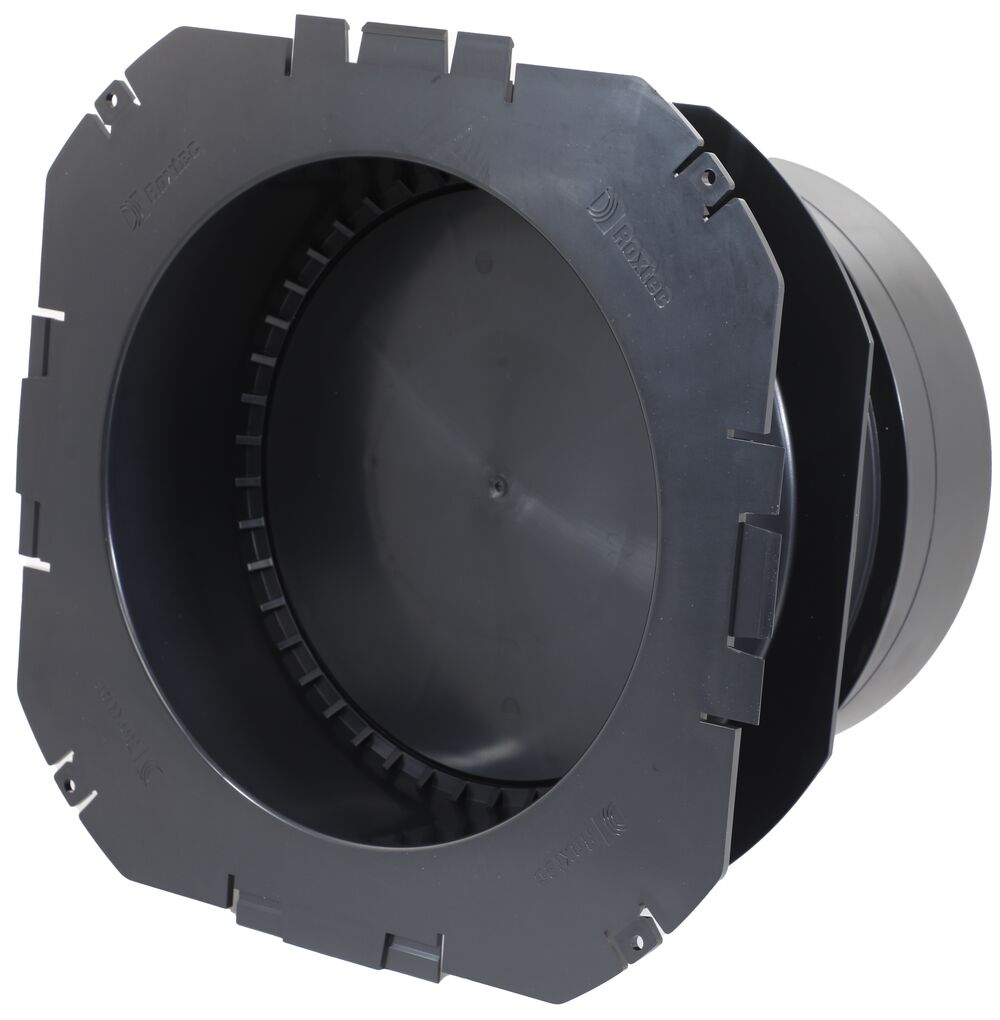

KOS 250/250 D=250

  • 외부 치수 WxHxD(mm) 345 x 345 x 250
  • 무게(kg) 1.47
  • Art. 번호 247720
연락처

KOS 298/315 D=250

  • 외부 치수 WxHxD(mm) 408 x 408 x 250
  • 무게(kg) 1.9
  • Art. 번호 247721
dxf
다운로드
stp
다운로드
연락처
이름 외부 치수 WxHxD(mm) 무게(kg) Art. 번호
KOS 100/100 D=100 195 x 195 x 100 0.3 184063
KOS 100/110 D=150 195 x 195 x 150 0.38 184064
KOS 150/150 D=100 245 x 245 x 100 0.44 184065
KOS 150/160 D=150 245 x 245 x 150 0.56 184066
KOS 200/200 D=100 295 x 295 x 100 0.62 184067
KOS 200/200 D=150 295 x 295 x 150 0.77 184068
KOS 250/250 D=250 345 x 345 x 250 1.47 247720
KOS 298/315 D=250 408 x 408 x 250 1.9 247721
