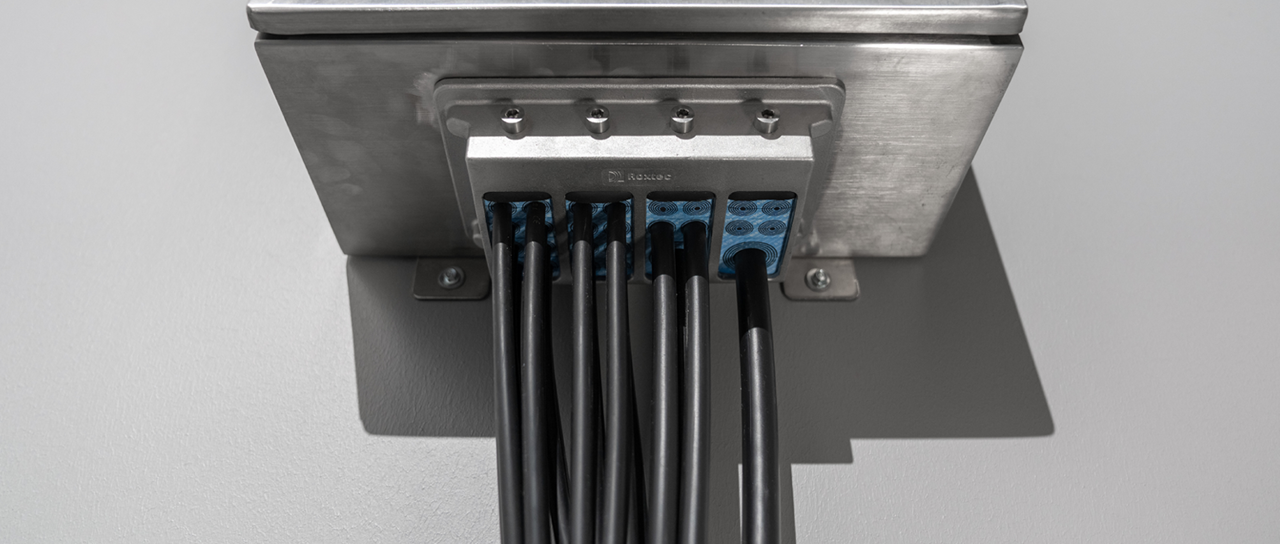

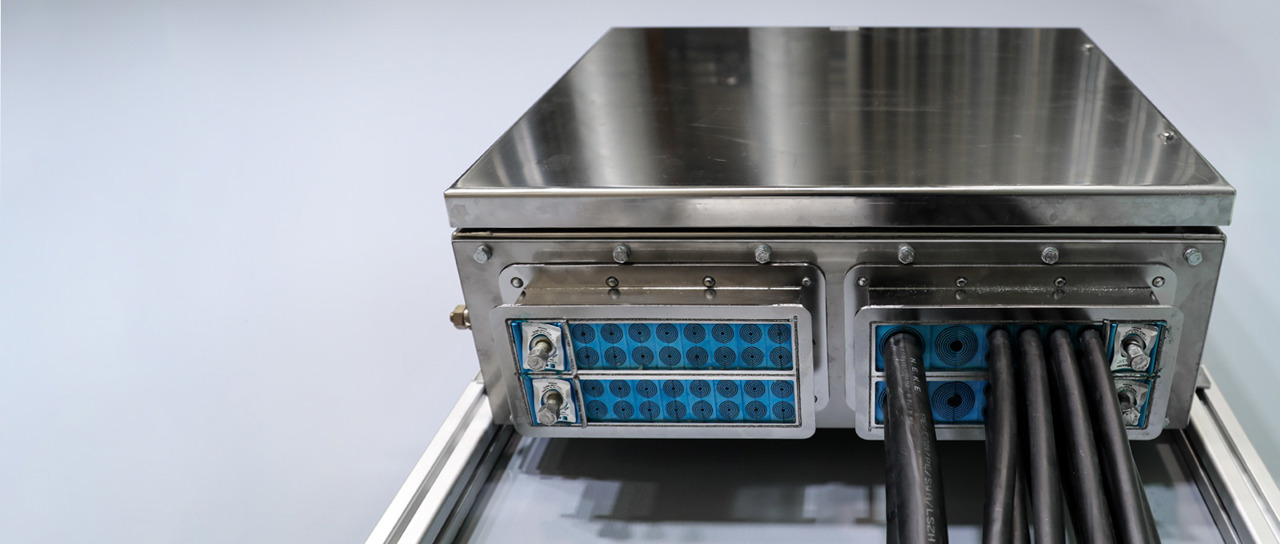

制御盤や電気設備筐体の配線孔向けエントリーシール

配線が密集している制御盤や筐体にピッタリのエントリーシールである Roxtec HD 貫通部は、たった一つで 32 個分の従来型ケーブルグランドと置き替えることができます。 このエントリーシールは、将来のニーズにも備えた予備スペースを確保でき、今の配線に使えるだけでなく将来の増設にも便利です。 予備スペースのおかげで、制御盤キャビネットに配線されるケーブルに変更や追加が出た場合でも、エントリーシールを開くだけで作業できます。追加資材を用意したり、穴を開ける作業は不要です。 Roxtec エントリーシールを使うと、更新工事も含めた計画がしやすく、設計や施工時間を節約できます。ケーブルの外径や本数に予期しない事態が生じても、現場で対応しやすくなります。 ケーブル増設に追加コストが発生しません。

制御盤キャビネット・電気設備筐体の配線孔にスマートなエントリーシール

コネクタ付きの同軸ケーブルを制御盤キャビネットに効率的に配線する方法、 設備筐体の配線孔を確実に密閉できる方法をお探しですか？ Roxtec のシーリングソリューションを使用すると、既製ケーブルや終端処理済みケーブルのコネクタを切断すること無く入線し、密閉することができます。 Roxtec の制御盤キャビネット・電気設備筐体用エントリーシールは、開口部が大きいので、コネクタ付きのケーブルに理想的です。 工場で調整し上手く組み上げたシステムを、現場でコネクタ切断し再接続するような、手間のかかる作業は不要です。 その結果、接続性が向上し EMI や信号損失のリスクが現象します。船舶内の電子機器収納箱のケーブル入線口に私たちの製品を使用しているお客様からは、非常に高く評価されています。 Roxtec キャビネット用シーリングシステムは、長期にわたる運用信頼性を確保しながら、完全な接続性を維持するのに役立ちます。そして、取り付けの作業時間を短縮しコストを低減することができます。 制御盤キャビネットへの入線方法の最適解をお探しの方は、私たちの製品をお試しください。

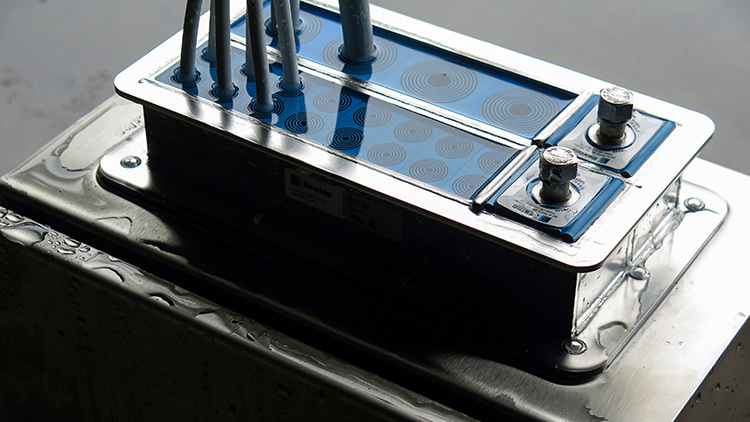

防水型キャビネットの配線孔の密閉処理

Roxtec 制御盤キャビネット用シールや配管貫通部シールは、防水タイプの電気設備筐体を幅広いリスク要因から保護します。 水以外の代表的な例としては、ガス、煙、塵埃、火災、振動、電磁干渉です。 Roxtec が提供する制御盤や機器筐体用のシーリング製品は、世界的に認められている試験施設で性能試験を受け、各業界の主要な認証機関からその保護性能を認められたものです。 次のような安全性能が認められています：

• IP 54, IP 66/67, IP 69K
• 耐火性
• 水密性
• 振動減衰
• IECEx/ATEX
• UL/NEMA 3, 3R, 4, 4X, 12, 12K および 13
• EMC
• 引抜き抵抗力

より多数のケーブル、少ないキャビネット

Roxtec エントリーシールは、防水型の電気機器筐体の配線管理に使える優れた製品です。一つの配線孔に複数のケーブルやパイプを通すことが可能です。 ケーブルグランドを使う場合と違い、新たな穴あけは不要です。リスク要因の侵入経路となりうる穴は必要ないのです。 そして、キャビネットのサイズを小さくすることができ、コスト削減にもつながります。 このシールは、現場の制御盤やその他の筐体 (接続箱、端子箱、屋外の防水型ボックスなど) に素早く取り付けができるよう、事前にセットした状態でお届けします。

施工不良による保証請求の減少

制御盤キャビネットや電気設備筐体の配線孔に Roxtec エントリーシールを標準採用することで、私たちのお客様は、コネクタ付きケーブルを配線する際により安全で信頼度の高い施工ができるようになっています。 その結果、施工完了後に発生する故障や配線不具合の修理コストを削減できています。

どの産業にも適した配線・配管用 Roxtec エントリーシール

制御盤や電気設備筐体の配線孔にピッタリのエントリーシールをお探しでしたら、 私たちの柔軟性に優れた高信頼性のエントリーシールをお試しください。幅広い産業分野のさまざまな用途で使用されています。 Roxtec の制御盤・設備筐体用エントリーシール は、陸上と洋上問わず世界各地の過酷な環境で使われています。 幅広い用途の一例は、以下をご覧ください。

お客様のプロジェクトに適したキャビネット用シールの使用例

お客様の産業を下からお選びください。重要な電気・電子機器の保護に Roxtec エントリーシールが使用されている例をご覧いただけます。

インフラ

港湾 │ 道路・トンネル・橋梁 │ 建物 │ 土木建設 │ 固定通信  │ 水処理

製造業

食品・飲料 │ 機械 │ ロボット │ タービン・発電機

船舶

輸送船・貨物船 │ クルーズ船・フェリー │ 艦艇 │ ヨット

オフショア石油・ガス

ドリルシップ │ FPSO │ ジャッキアップ型リグ │ セミサブマーシブル型リグ

電力

ガスタービン発電 │ 原子力発電 │ 太陽光発電 │ HVDC 送電 │ AC 送電 │ 配電 │ エネルギー貯蔵 │ 洋上風力発電 │ 風力タービン │ 陸上風力発電 │ グリーン水素

プロセス産業

鉱業・鉄鋼 │ オンショア石油・ガス・石油化学 │ パルプ・製紙

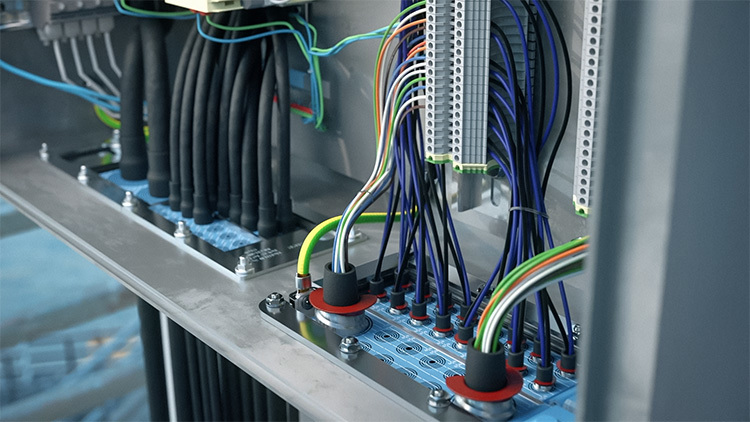

電気設備筐体の配線を密閉・ボンディング・接地する Roxtec BG™ B

The Roxtec BG™ B および BG™ (ボンディング・接地) 製品ラインは、最小限のスペースに大量本数のメタルクラッドまたは装甲ケーブルを密閉できる配線孔シールシステムです。 制御盤や電気機器収容箱にお使いいただくと、設計や施工にかかる時間を短縮できるだけでなく、重量と費用も削減できます。 Roxtec BG™ B および BG™ ケーブルエントリーシールは、ケーブルグランドと比べた場合、より軽量で、スペース効率を最大 70％ 高めることができる製品です。グランドの代替として、メタルクラッドや装甲ケーブルの終端処理に使うことができます。 Roxtec のケーブルエントリーを一つ使うだけで、外径の異なるケーブルを複数本密閉することができ、確かな接地処理も施すことが可能です。

制御盤や電気設備筐体に Roxtec BG™ B および BG™ ソリューションをお使いいただくと、ボックスのサイズや重量を大幅に低減できます。 例えば Roxtec CF 32 BG™ B キットの場合、一つの配線開口部に最大で 32 本のケーブルを通すことができます。ケーブルグランドを 32 個使用する場合と比べ、必要なスペースを飛躍的に削減できます。

「ピグテール」に代わるソリューション

電気機器筐体でシールドケーブルを使うべきか迷ったことはありませんか？ 高周波の接地経路を確保するために、銅を平らな形状に編み込んだ平状ブレードがしばしば使用されます。 Roxtec BG B™ および BG™ ソリューションは、このようなブレードが埋め込まれていて、頑丈な金属フレームで囲めるデザインになっています。 そのため、このソリューションは、ケーブルアーマーに接続する個々の接地導体である「ピグテール」のような弱いソリューションと置き替えることができます。

• メタルクラッド・装甲ケーブルの密閉、ボンディング、接地
• 電気安全性の確保、人と設備資産の保護
• ケーブルグランドとの比較で 70% の省スペース化
• 制御盤や電気設備筐体に最適
• 耐火区画・危険場所 (Ex) で使用可能

Roxtec EMC タイプの配線孔密閉ソリューション

EMC (電磁両立性) を実現するには、EMI (電磁的干渉) の影響を最小限に抑え、筐体内の EMI 源が近くの電子機器の動作に鑑賞するリスクを低減する必要があります。 制御盤および電気機器筐体用の Roxtec EMC エントリーシールは、複数のリスクを複合的に防止する機能を持ちます。 システムから発生する干渉に対する保護を提供するだけでなく、火、煙、水、ガス、振動、爆発リスクなどの危険要因からも保護します。 大量の部材、長い作業時間、スペースはもう必要ありません。Roxtec システム一つですべて解決できます。

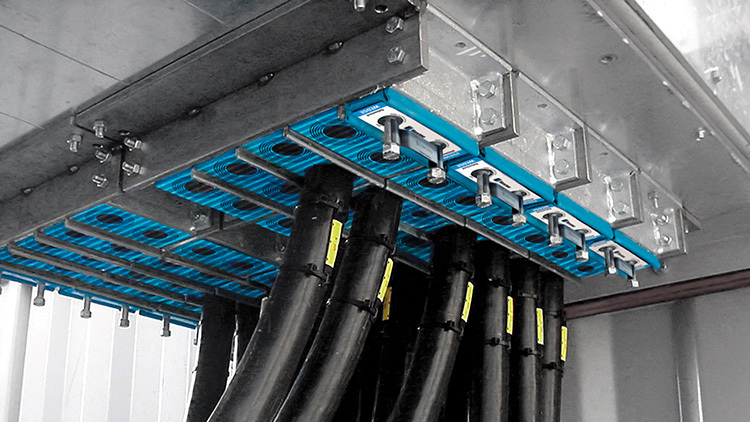

EMI の侵入を阻止する配線孔シール

電磁波は、金属製の物質を介して伝導したり、空気中を伝搬したりします。 ケーブルの導電性装甲は、不要な信号を伝達して、発生源から遠く離れたシステムに干渉を引き起こす場合があります。 設計担当者、技術エンジニア、事業主は、EMI にさらされるリスクを想定し、EMC を考慮して制御盤や設備筐体、端子箱、接続箱の初期電気設計を行う必要があります。 入線口を一つにまとめ、接地経路も確保できる Roxtec のエントリーシールは、EMI から機器を保護するのに最適な選択肢です。

電磁遮蔽性能も備えたキャビネット用シール

Roxtec は、電磁シールドボックスを出入りするケーブルに使用できるソリューションも提供しています。 シールはそのシールド効果を証明するため、最低でも 18GHz まで試験されています。 ケーブルのシールドからフレームまでの伝達インピーダンスも、30MHz まで測定されています。
