Kaapin tiivistys potentiaalintasaus- ja maadoitussovelluksiin.
Roxtec CSP 16/32 on monikaapeli- ja putkiläpivienti kaappeihin ja koteloihin. Kehys on valmistettu AISI316-ruostumattomasta teräksestä ja saatavilla kokoina, jotka sopivat enintään 16 tai 32 kaapelille. Siinä on integroitu puristusyksikkö, joka parantaa käytettävyyttä ja helpottaa asennusta entisestään. Tiivistysmoduulit sopivat erikokoisiin kaapeleihin ja putkiin, ja ne voidaan valita IP- tai UL/NEMA-luokitusten sekä potentiaalintasaus- ja maadoitussovellusten erityistarpeiden mukaan.
- Tilatehokas
- Helppo ja nopea asennus
- Sopii kaapeleille joissa on liitin
Lataa
Tuotteen ominaisuudet
-
IP/UL NEMA
-
Sähköturvallisuus
Lataa
Luokitukset ja sertifioinnit
Uusia sertifikaatteja tulee jatkuvasti ja vanhoja uusitaan ja päivitetään, joten tarkista tilanne säännöllisesti, jotta vaatimukset varmasti täyttyvät.
Asennus
Asennusrakenne
-
Kaapit ja kotelot
-
Metalli
Asennustyyppi
-
Pulttaus
Asennusohjeet
Tekniset piirustukset
Tekniset piirustukset
Toimialallesi sopivat tiivisteet
Tutustu lukuisiin käyttökohteisiin, joissa ratkaisuistamme voi olla hyötyä.
Tiivistyskomponenttien tiedot
Täältä löydät teknisiä tietoja kaikista järjestelmämme osista.
Suorakulmaiset kehykset
Tiivistyskomponentit
Valmiiksi määritetyt läpivientisarjat
Ruostumaton teräs
| Otsikko | Kokoonpano | Ulkomitat K x L x S (mm) | Aukon mitat L x K (mm) | Paino (kg) | Tuotenro | |
|---|---|---|---|---|---|---|

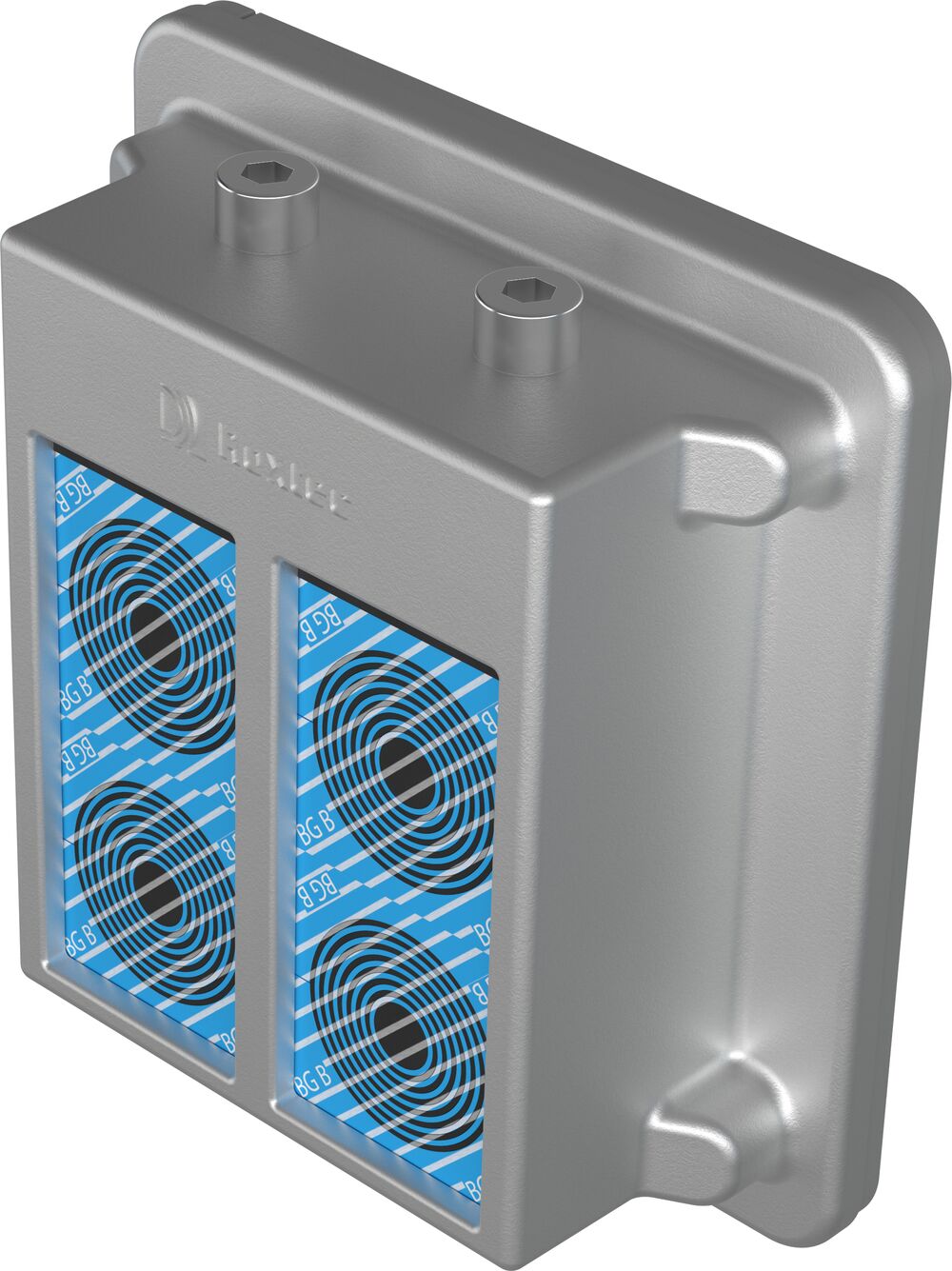

| CSP 16/4 BG | 4x (9.5-32.5) | 131 x 140 x 63.5 | 109 x 109 | 1.8 | 241720 | |
| CSP 16/10 BG | 2x (9.5-32.5), 8x (3.5-16.5) | 131 x 140 x 63.5 | 109 x 109 | 2.2 | 241722 | |

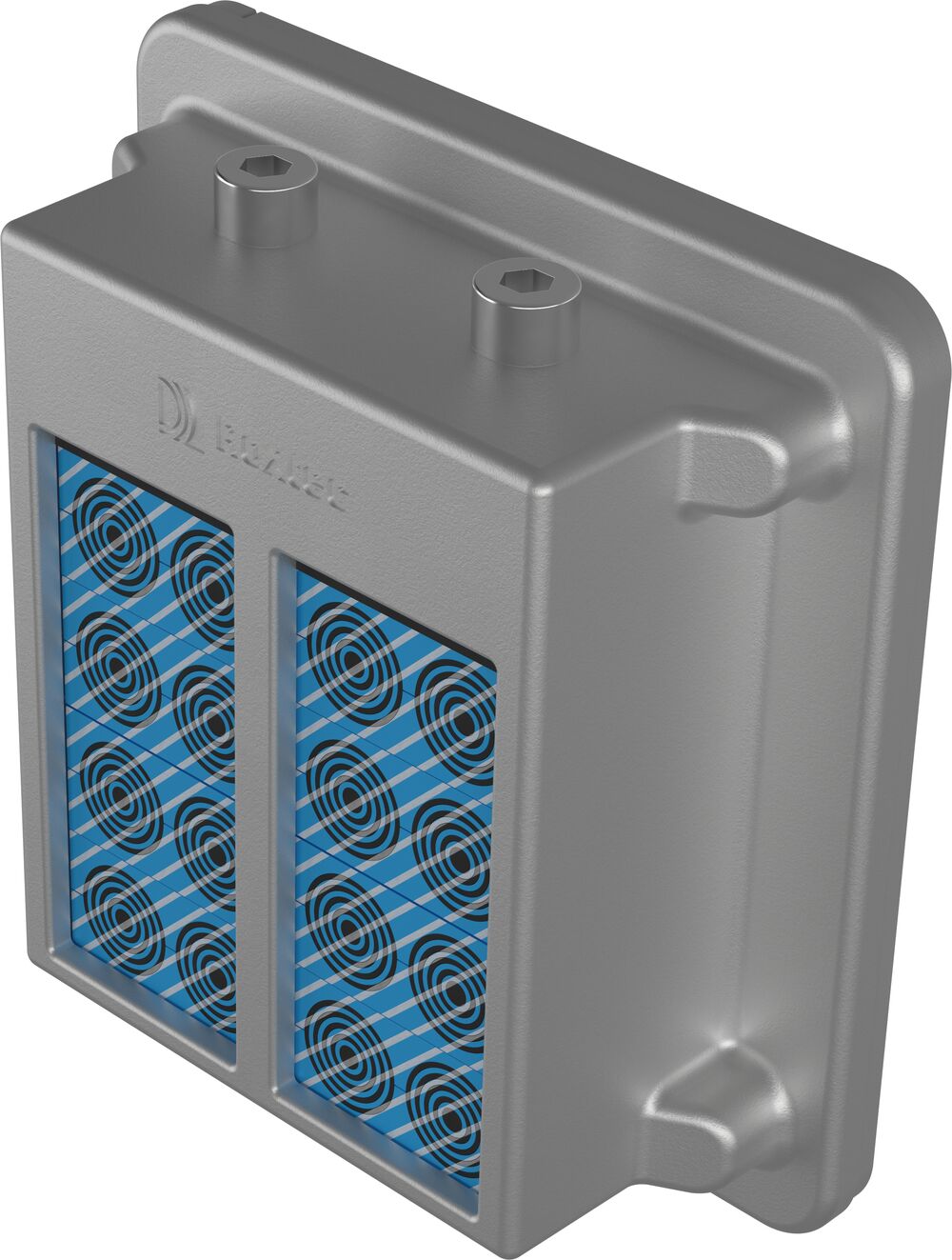

| CSP 16/16 BG | 16x (3.5-16.5) | 131 x 140 x 63.5 | 109 x 109 | 2.2 | 241723 | |
| CSP 32/8 BG | 8x (9.5-32.5) | 223 x 140 x 63.5 | 201 x 109 | 3.1 | 241724 | |

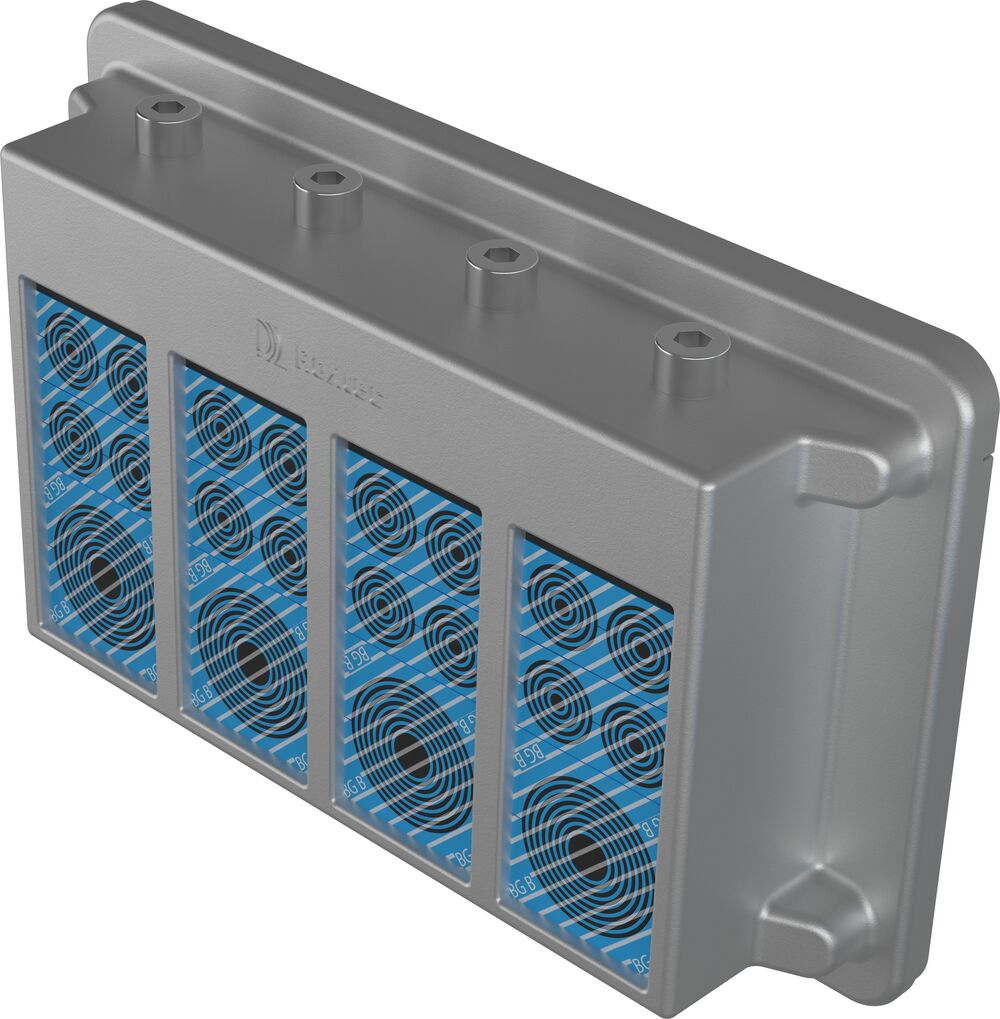

| CSP 32/20 BG | 4x (9.5-32.5), 16x (3.5-16.5) | 223 x 140 x 63.5 | 201 x 109 | 3.7 | 241725 | |
| CSP 32/32 BG | 32x (3.5-16.5) | 223 x 140 x 63.5 | 201 x 109 | 3.7 | 243522 |
