Roxtec R-gennemføring med SL R

Brug udskriftsknappen på siden for at få et optimeret udskriftslayout.

Rund gennemføring til tætning af flere kabler og rør i et begrænset areal.

Roxtec R med SL R er en kabel- og rørgennemføring med sleeve til runde huller. Komprimeringen er indbygget i rammen, så den tætnes ved udvidelse. Standardtætningsmodulerne kan tilpasses kabel- og rørstørrelser og kan også bruges til indbygget reservekapacitet i gennemføringen. Nettet på bagsiden beskytter under vandret montering (ikke inkluderet i R 70 og R 75). Sleeven svejses på konstruktionen.

  • Gnaverbestandig
  • Nem at vedligeholde og inspicere

Produktegenskaber

  • fire rated.svg
    Brandklassificeret
  • watertight.svg
    Vandtæt
  • gas-tight.svg
    Gastæt

Normeringer og certifikater

Certifikater bliver løbende tilføjet, fornyet og erstattet. Besøg regelmæssigt for at sikre overholdelse.

Brand

  • A-KLASSE i henhold til IMO 2010 FTP-kode
  • H-KLASSE i henhold til IMO 2010 FTP-kode + HC-brandbelastningskurve
  • E/EI-klassificering i henhold til EN 45545

Tæthed

  • Gas: 2,5 bar (katastrofe)
  • Vand: 4 bar (katastrofe)

Montering

Byggekonstruktion

  • metal.svg
    Metal

Monteringstype

  • welding.svg
    Svejsning

Monteringsvejledninger

Tætninger til din industri

Udforsk de mange forskellige anvendelsesmuligheder hvor du kan drage fordel af vores løsninger.

Data om tætningskomponenter

Her finder du tekniske data om hver enkelt del af vores system.

Runde rammer/tætninger

Tætningskomponenter

Prekonfigurerede gennemføringssæt

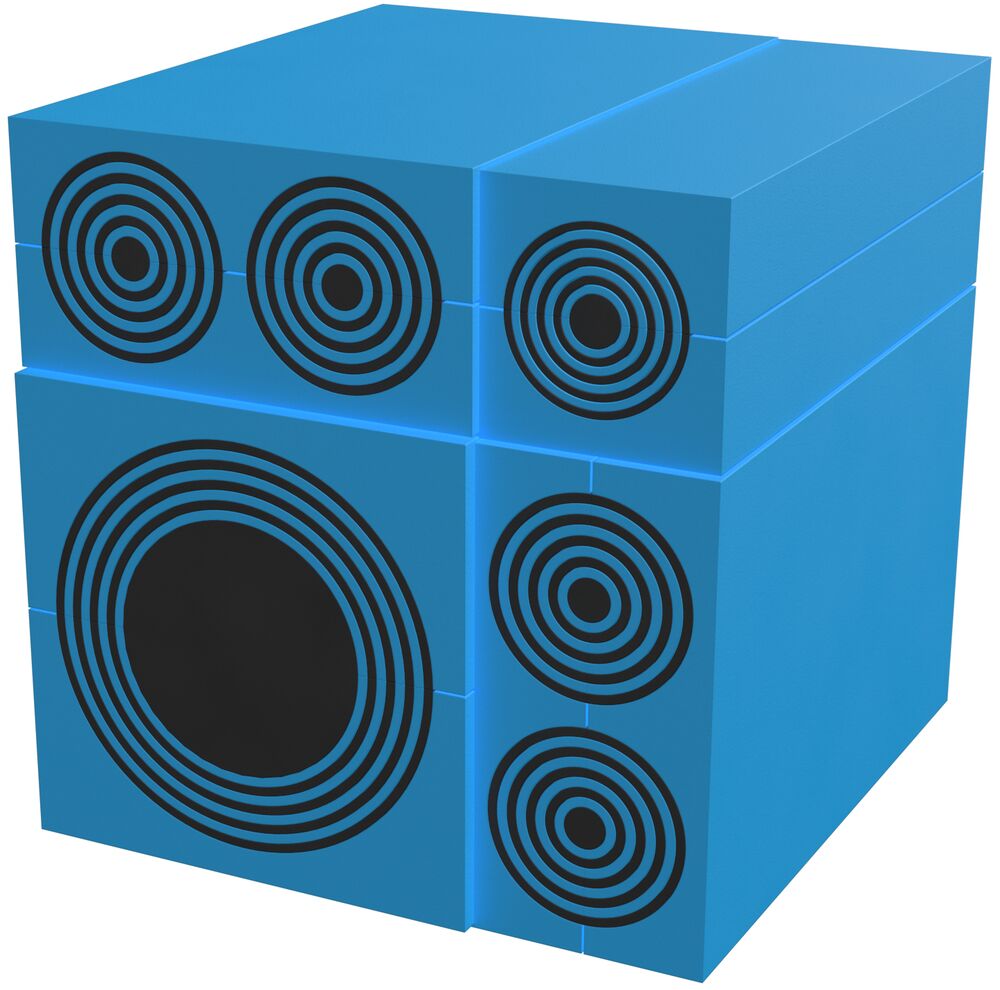

R 100/6 W PRIMED

  • Konfiguration 4 x cables/pipes diameter 0+3,5-16,5mm
    1 x cables/pipes diameter 0+21,5-34,5mm
    1 x cables/pipes diameter 0+4,0-14,5mm
  • Vægt (kg) 2,08
Fjern fra indkøbskurv?

R 150/9 W PRIMED

  • Konfiguration 9 x cables/pipes diameter 0+10,0-25,0mm
  • Vægt (kg) 3,8
Fjern fra indkøbskurv?

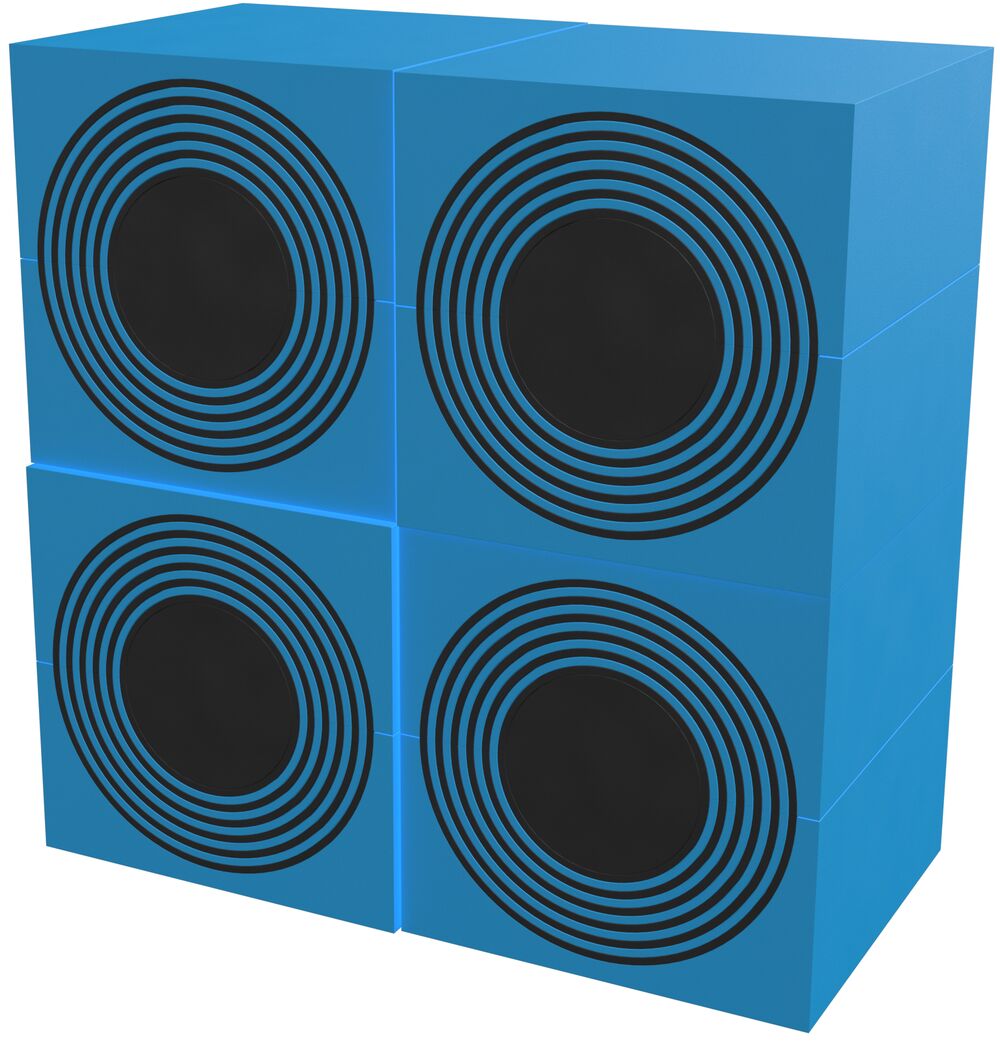

R 200/4 W PRIMED

  • Konfiguration 4 x cables/pipes diameter 0+28,0-54,0mm
  • Vægt (kg) 5,7
Fjern fra indkøbskurv?

R 100/6 W AISI316

  • Konfiguration 4 x cables/pipes diameter 0+3,5-16,5mm
    1 x cables/pipes diameter 0+21,5-34,5mm
    1 x cables/pipes diameter 0+4,0-14,5mm
  • Vægt (kg) 2,08
Fjern fra indkøbskurv?

R 150/9 W AISI316

  • Konfiguration 9 x cables/pipes diameter 0+10,0-25,0mm
  • Vægt (kg) 3,8
Fjern fra indkøbskurv?

R 200/4 W AISI316

  • Konfiguration 4 x cables/pipes diameter 0+28,0-54,0mm
  • Vægt (kg) 5,7
Fjern fra indkøbskurv?
Titel Konfiguration Vægt (kg)
R 100/6 W PRIMED 4 x cables/pipes diameter 0+3,5-16,5mm
1 x cables/pipes diameter 0+21,5-34,5mm
1 x cables/pipes diameter 0+4,0-14,5mm
2,08
R 150/9 W PRIMED 9 x cables/pipes diameter 0+10,0-25,0mm 3,8
R 200/4 W PRIMED 4 x cables/pipes diameter 0+28,0-54,0mm 5,7
R 100/6 W AISI316 4 x cables/pipes diameter 0+3,5-16,5mm
1 x cables/pipes diameter 0+21,5-34,5mm
1 x cables/pipes diameter 0+4,0-14,5mm
2,08
R 150/9 W AISI316 9 x cables/pipes diameter 0+10,0-25,0mm 3,8
R 200/4 W AISI316 4 x cables/pipes diameter 0+28,0-54,0mm 5,7

Konfigurer dit eget gennemføringssæt

Vælg dit tætningsmodulsæt
