Odlehčené kabelové průchodky s kompozitním rámem.
Kabelové průchodky Roxtec EzEntry™ mají odlehčený kompozitní rám a vkládají se přímo do standardních otvorů. Těsnění jsou k dispozici v šesti velikostech pro 4 až 32 kabelů a poskytují ochranu IP 66/67.
- Vodotěsné
- Prachotěsné
- Odolné proti korozi
- Kompaktní
- Umožňuje použití kabelů s koncovkami
Specifikace a certifikáty
Certifikáty jsou průběžně doplňovány, obnovovány a nahrazovány. Pro zajištění souladu je pravidelně kontrolujte.
Instalace
Struktura instalace
-
Skříň
Typ montáže
-
K přišroubování
Pokyny k instalaci
Informativní výkresy
Informativní výkresy
Údaje o izolačních komponentách
Zde naleznete technické údaje pro každou konkrétní součást našeho systému.
Pravhoúhlé rámy
Těsnící komponenty
Konfigurované soupravy prostupů
Composite

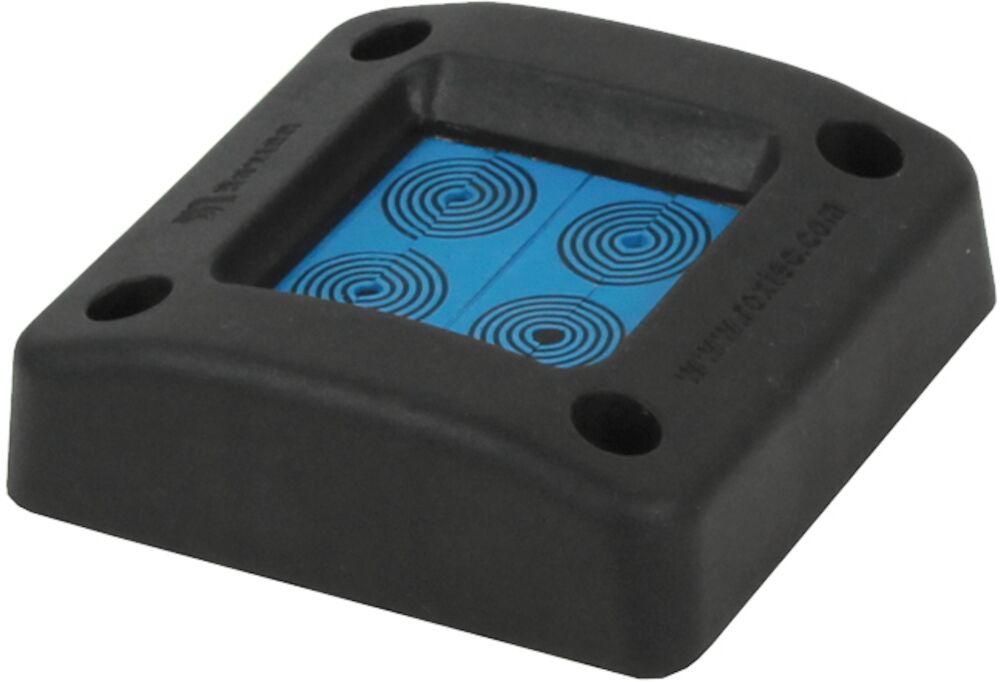

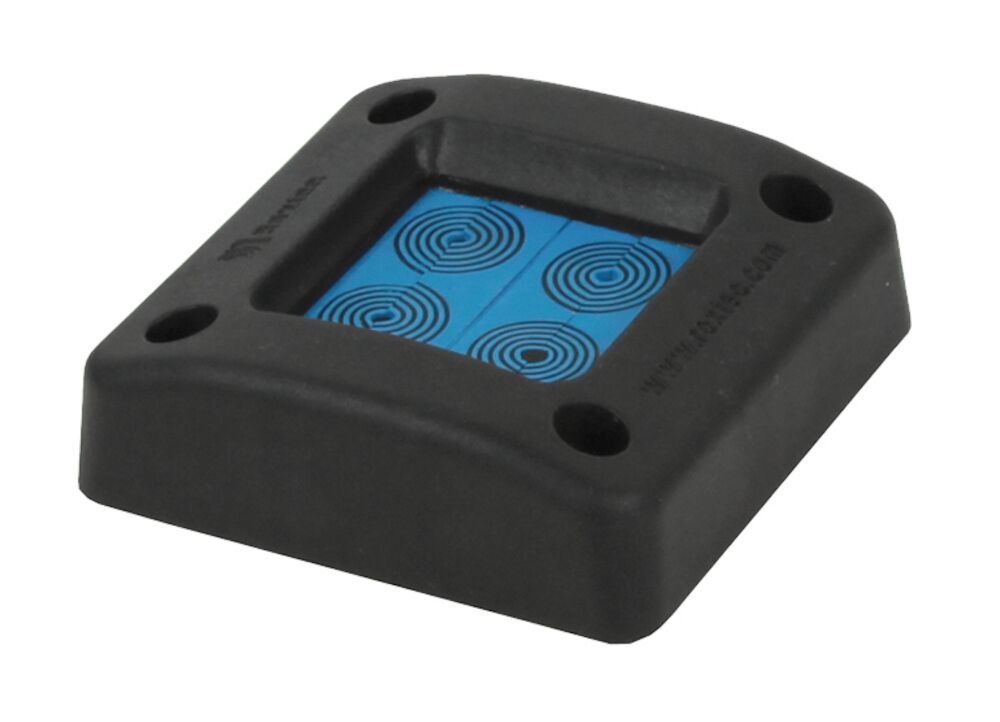

EZENTRY 4 MINI/4
- Konfigurace 4x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 76 x 76 x 24
- Rozměry otvoru (Š×V v mm) 51(+1/-0) x 51(+2/-0)
- Hmotnost (kg) 0.13
- Typ. č. EZ00000000440
EZENTRY 4 MINI/9
- Konfigurace 9x (3.5-10.5)
- Vnější rozměry ŠxVxH (mm) 76 x 76 x 24
- Rozměry otvoru (Š×V v mm) 51(+1/-0) x 51(+2/-0)
- Hmotnost (kg) 0.17
- Typ. č. EZ00000000490

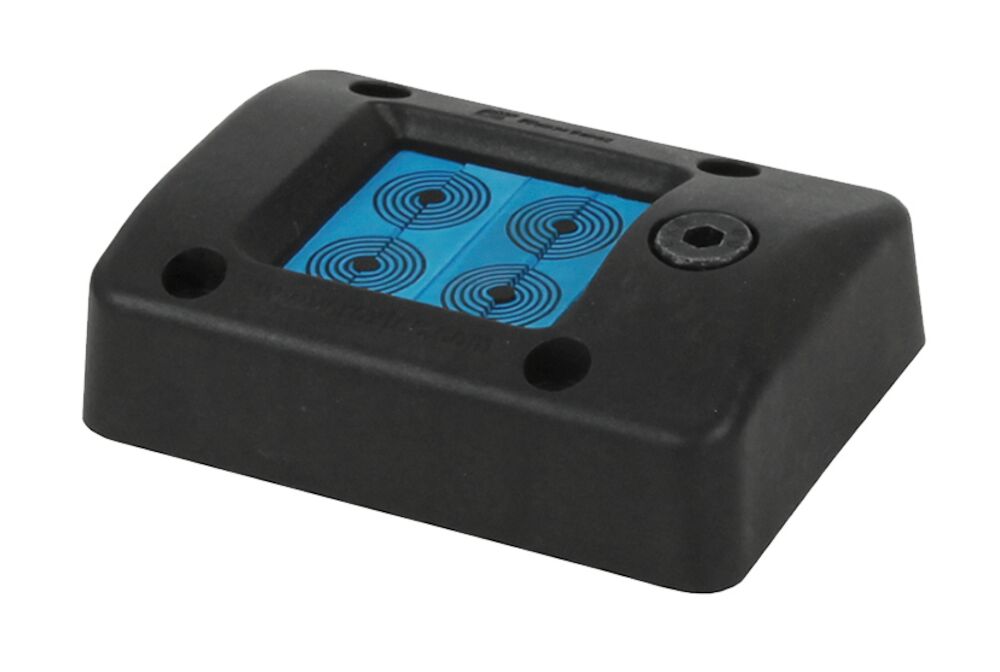

EZENTRY 4/4
- Konfigurace 4x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 70 x 97 x 31
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 42(+2/-0)
- Hmotnost (kg) 0.22
- Typ. č. EZ00000000044
EZENTRY 10/4
- Konfigurace 2x (3.5-16.5), 2x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 70 x 168 x 31
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 108(+2/-0)
- Hmotnost (kg) 0.38
- Typ. č. EZ00000001004
EZENTRY 10/7
- Konfigurace 6x (3.5-16.5), 1x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 70 x 168 x 31
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 108(+2/-0)
- Hmotnost (kg) 0.39
- Typ. č. EZ00000001007

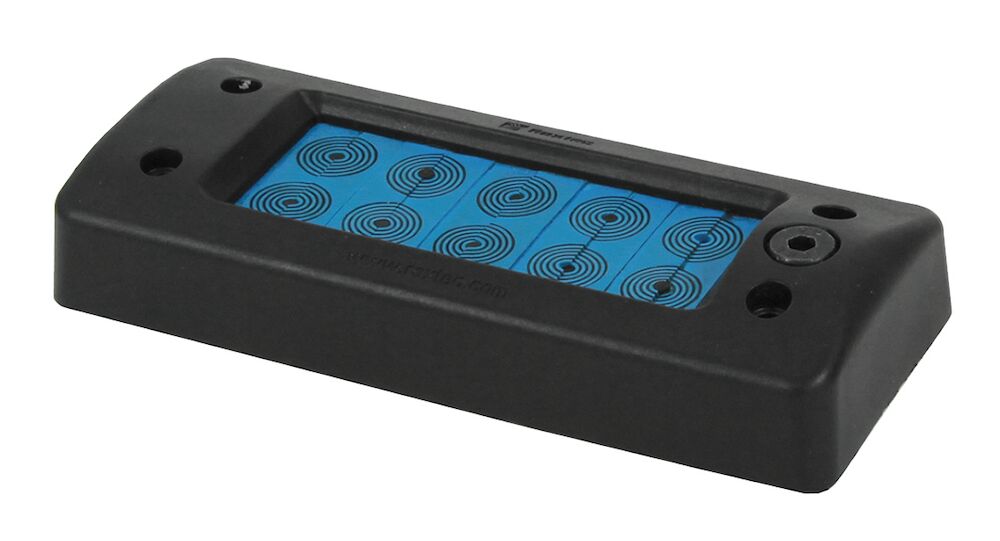

EZENTRY 10/10
- Konfigurace 10x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 70 x 168 x 31
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 108(+2/-0)
- Hmotnost (kg) 0.35
- Typ. č. EZ00000001010
EZENTRY 16/4
- Konfigurace 4x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 90 x 228 x 34
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 158(+2/-0)
- Hmotnost (kg) 0.7
- Typ. č. EZ00000001604
EZENTRY 16/10
- Konfigurace 8x (3.5-16.5), 2x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 90 x 228 x 34
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 158(+2/-0)
- Hmotnost (kg) 0.7
- Typ. č. EZ00000001610

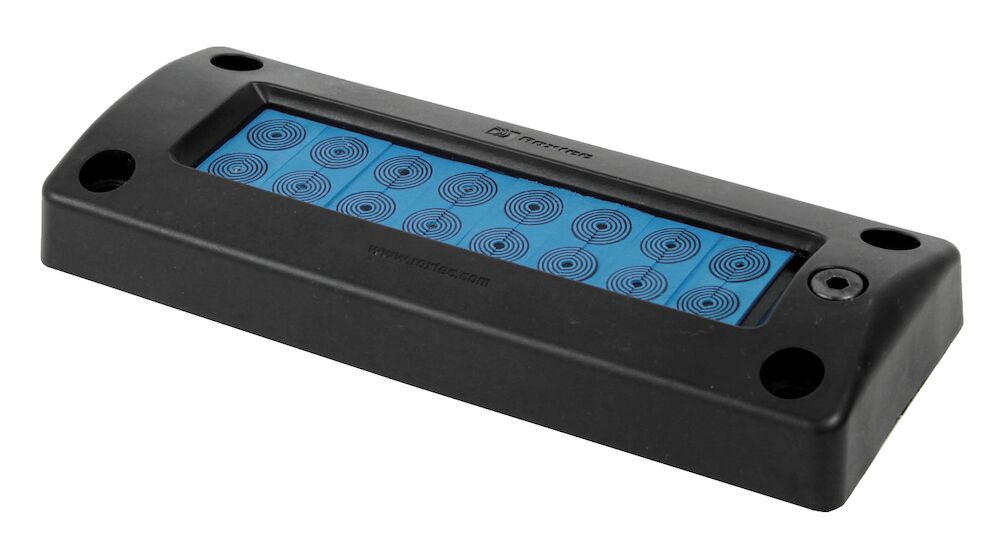

EZENTRY 16/16
- Konfigurace 16x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 90 x 228 x 34
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 158(+2/-0)
- Hmotnost (kg) 0.7
- Typ. č. EZ00000001616
EZENTRY 24/6
- Konfigurace 6x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 90 x 325 x 41
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 255(+2/-0)
- Hmotnost (kg) 1.2
- Typ. č. EZ00000002406
EZENTRY 24/15
- Konfigurace 12x (3.5-16.5), 3x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 90 x 325 x 41
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 255(+2/-0)
- Hmotnost (kg) 1.2
- Typ. č. EZ00000002415

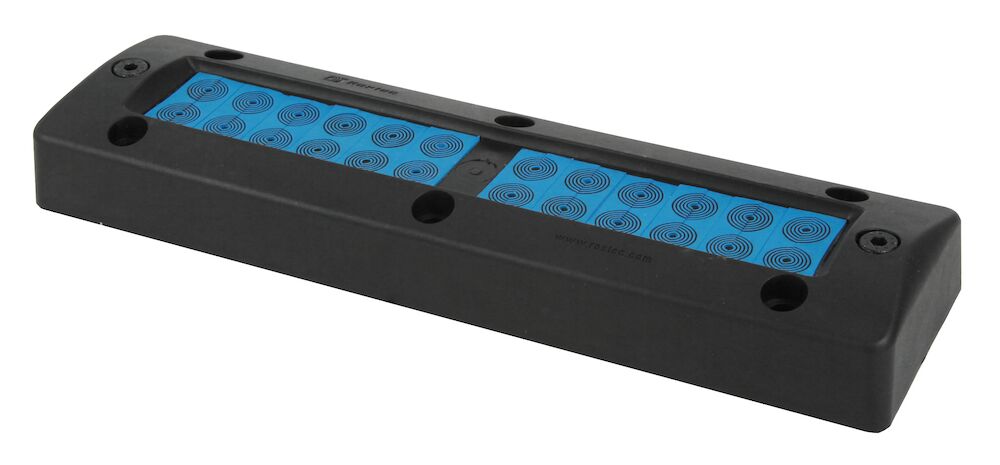

EZENTRY 24/24
- Konfigurace 24x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 90 x 325 x 41
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 255(+2/-0)
- Hmotnost (kg) 1.1
- Typ. č. EZ00000002424
EZENTRY 32/8
- Konfigurace 8x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 90 x 405 x 41
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 355(+2/-0)
- Hmotnost (kg) 1.5
- Typ. č. EZ00000003208
EZENTRY 32/20
- Konfigurace 16x (3.5-16.5), 4x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 90 x 405 x 41
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 355(+2/-0)
- Hmotnost (kg) 1.5
- Typ. č. EZ00000003220

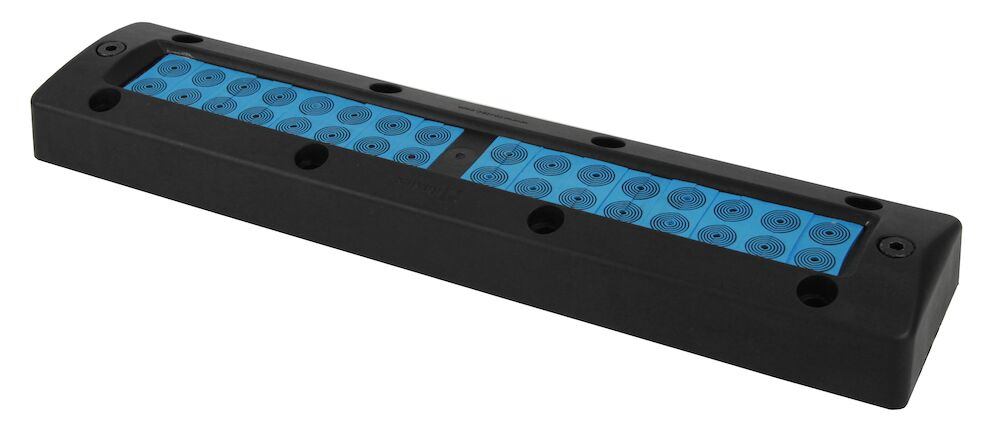

EZENTRY 32/32
- Konfigurace 32x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 90 x 405 x 41
- Rozměry otvoru (Š×V v mm) 37(+1/-0) x 355(+2/-0)
- Hmotnost (kg) 1.5
- Typ. č. EZ00000003232
| Název | Konfigurace | Vnější rozměry ŠxVxH (mm) | Rozměry otvoru (Š×V v mm) | Hmotnost (kg) | Typ. č. | |
|---|---|---|---|---|---|---|
| EZENTRY 4 MINI/4 | 4x (3.5-16.5) | 76 x 76 x 24 | 51(+1/-0) x 51(+2/-0) | 0.13 | EZ00000000440 | |
| EZENTRY 4 MINI/9 | 9x (3.5-10.5) | 76 x 76 x 24 | 51(+1/-0) x 51(+2/-0) | 0.17 | EZ00000000490 | |
| EZENTRY 4/4 | 4x (3.5-16.5) | 70 x 97 x 31 | 37(+1/-0) x 42(+2/-0) | 0.22 | EZ00000000044 | |
| EZENTRY 10/4 | 2x (3.5-16.5), 2x (9.5-32.5) | 70 x 168 x 31 | 37(+1/-0) x 108(+2/-0) | 0.38 | EZ00000001004 | |
| EZENTRY 10/7 | 6x (3.5-16.5), 1x (9.5-32.5) | 70 x 168 x 31 | 37(+1/-0) x 108(+2/-0) | 0.39 | EZ00000001007 | |
| EZENTRY 10/10 | 10x (3.5-16.5) | 70 x 168 x 31 | 37(+1/-0) x 108(+2/-0) | 0.35 | EZ00000001010 | |
| EZENTRY 16/4 | 4x (9.5-32.5) | 90 x 228 x 34 | 37(+1/-0) x 158(+2/-0) | 0.7 | EZ00000001604 | |
| EZENTRY 16/10 | 8x (3.5-16.5), 2x (9.5-32.5) | 90 x 228 x 34 | 37(+1/-0) x 158(+2/-0) | 0.7 | EZ00000001610 | |
| EZENTRY 16/16 | 16x (3.5-16.5) | 90 x 228 x 34 | 37(+1/-0) x 158(+2/-0) | 0.7 | EZ00000001616 | |
| EZENTRY 24/6 | 6x (9.5-32.5) | 90 x 325 x 41 | 37(+1/-0) x 255(+2/-0) | 1.2 | EZ00000002406 | |
| EZENTRY 24/15 | 12x (3.5-16.5), 3x (9.5-32.5) | 90 x 325 x 41 | 37(+1/-0) x 255(+2/-0) | 1.2 | EZ00000002415 | |
| EZENTRY 24/24 | 24x (3.5-16.5) | 90 x 325 x 41 | 37(+1/-0) x 255(+2/-0) | 1.1 | EZ00000002424 | |
| EZENTRY 32/8 | 8x (9.5-32.5) | 90 x 405 x 41 | 37(+1/-0) x 355(+2/-0) | 1.5 | EZ00000003208 | |
| EZENTRY 32/20 | 16x (3.5-16.5), 4x (9.5-32.5) | 90 x 405 x 41 | 37(+1/-0) x 355(+2/-0) | 1.5 | EZ00000003220 | |
| EZENTRY 32/32 | 32x (3.5-16.5) | 90 x 405 x 41 | 37(+1/-0) x 355(+2/-0) | 1.5 | EZ00000003232 |
