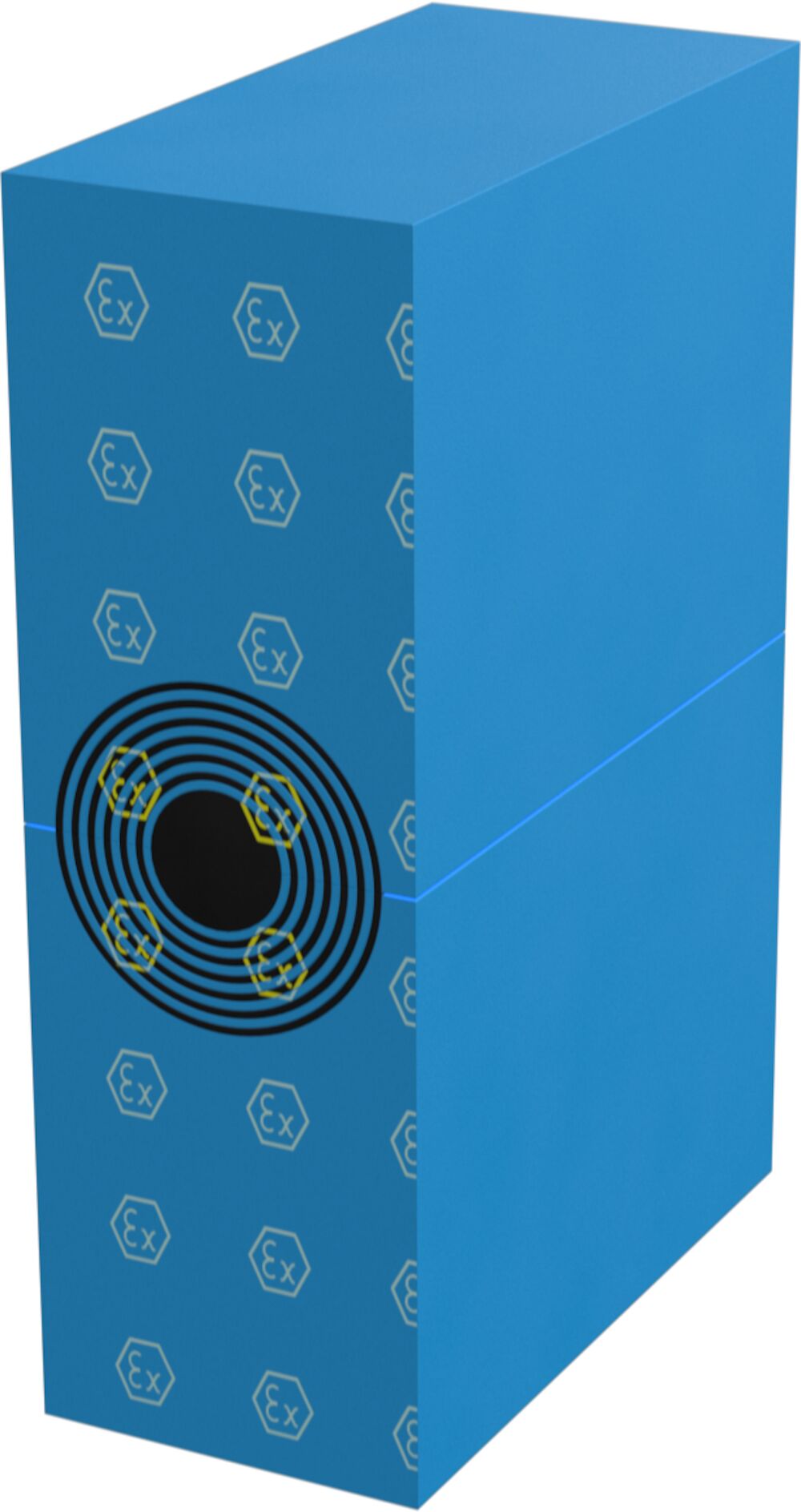

Moduly Roxtec RM mají hloubku 60 mm (2.362") a snadno se adaptují pro kabely a trubky různých rozměrů. Verze Ex je schválena k použití na nebezpečných místech a v potenciálně výbušném ovzduší.
- K použití s příslušnými komponentami Roxtec formou kompletního izolačního řešení
- Pro kabely o vnějším průměru 3,0 až 99,0 mm (0.118”-3.898”)
Technické výkresy
Pokyny k instalaci
Komponenty
RM 15 Ex
- Vnější rozměry ŠxVxH (mm) 15 x 15 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 3 - 11
- Hmotnost (kg) 0.02
- Typ. č. EXRM00100151000
RM 15w40 Ex
- Vnější rozměry ŠxVxH (mm) 40 x 15 x 60
- Počet kabelů/potrubí 3
- Pro Ø kabelu/trubky (mm) 3.5 - 10.5
- Hmotnost (kg) 0.05
- Typ. č. EXRM00115401000
RM 20 Ex
- Vnější rozměry ŠxVxH (mm) 20 x 20 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 4 - 14.5
- Hmotnost (kg) 0.04
- Typ. č. EXRM00100201000
RM 20w40 Ex
- Vnější rozměry ŠxVxH (mm) 40 x 20 x 60
- Počet kabelů/potrubí 2
- Pro Ø kabelu/trubky (mm) 3.5 - 16.5
- Hmotnost (kg) 0.07
- Typ. č. EXRM00120401000
RM 30 Ex
- Vnější rozměry ŠxVxH (mm) 30 x 30 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 10 - 25
- Hmotnost (kg) 0.08
- Typ. č. EXRM00100301000
RM 40 10-32 Ex
- Vnější rozměry ŠxVxH (mm) 40 x 40 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 9.5 - 32.5
- Hmotnost (kg) 0.15
- Typ. č. EXRM00140101000
RM 40 Ex
- Vnější rozměry ŠxVxH (mm) 40 x 40 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 21.5 - 34.5
- Hmotnost (kg) 0.14
- Typ. č. EXRM00100401000
RM 40H80 Ex
- Vnější rozměry ŠxVxH (mm) 40 x 80 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 21.5 - 34.5
- Hmotnost (kg) 0.28
- Typ. č. 153266
RM 60 24-54 Ex
- Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 24 - 54
- Hmotnost (kg) 0.33
- Typ. č. EXRM01060245400
RM 60 Ex
- Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 28 - 54
- Hmotnost (kg) 0.33
- Typ. č. EXRM00100601000
RM 80 Ex
- Vnější rozměry ŠxVxH (mm) 80 x 80 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 48 - 71
- Hmotnost (kg) 0.6
- Typ. č. 153229
RM 120 Ex
- Vnější rozměry ŠxVxH (mm) 120 x 120 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 67.5 - 99
- Hmotnost (kg) 1.2
- Typ. č. EXRM00101201000
RM 60 Ex WOC
- Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 28 - 54
- Hmotnost (kg) 0.26
- Typ. č. EXRM00000601000
RM 80 Ex WOC
- Vnější rozměry ŠxVxH (mm) 80 x 80 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 48 - 71
- Hmotnost (kg) 0.5
- Typ. č. 153230

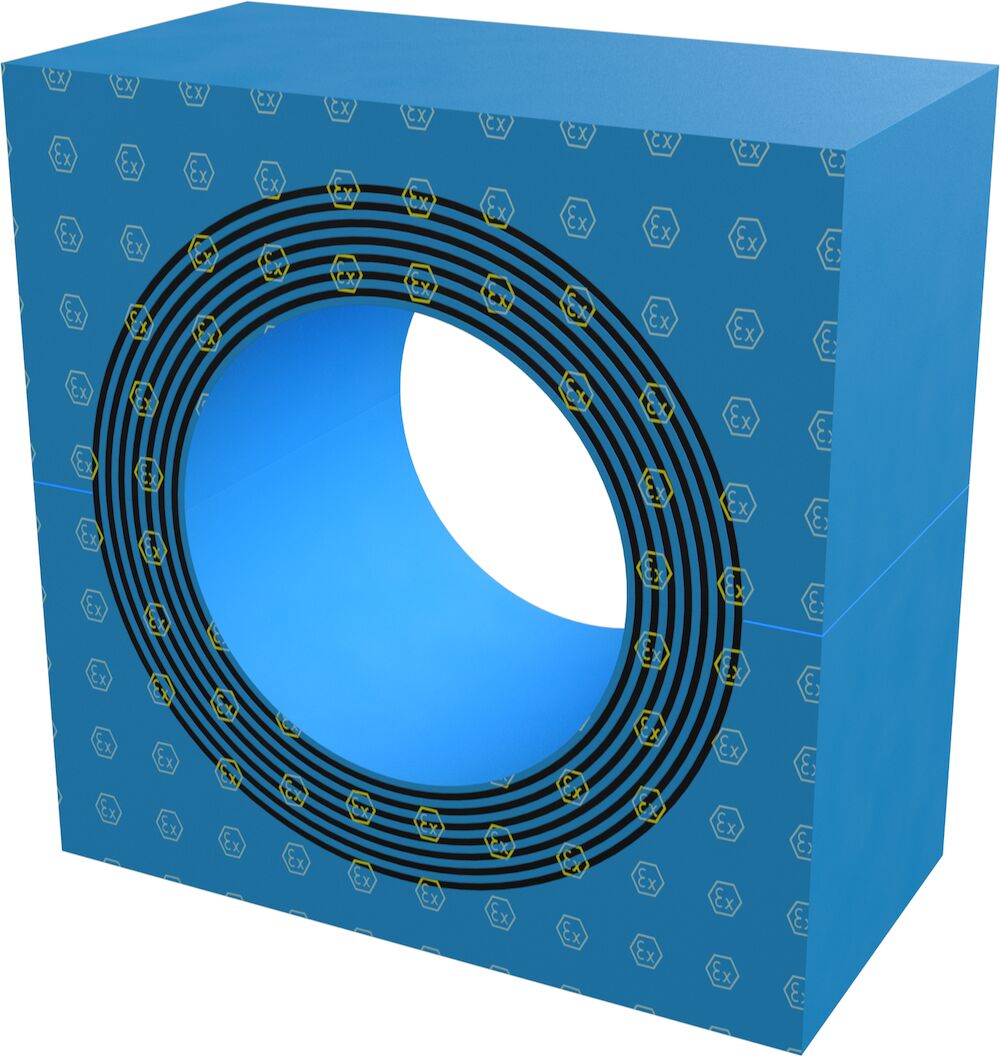

RM 120 Ex WOC
- Vnější rozměry ŠxVxH (mm) 120 x 120 x 60
- Počet kabelů/potrubí 1
- Pro Ø kabelu/trubky (mm) 67.5 - 99
- Hmotnost (kg) 0.9
- Typ. č. EXRM00001201000
| Název | Vnější rozměry ŠxVxH (mm) | Počet kabelů/potrubí | Pro Ø kabelu/trubky (mm) | Hmotnost (kg) | Typ. č. | |
|---|---|---|---|---|---|---|
| RM 15 Ex | 15 x 15 x 60 | 1 | 3 - 11 | 0.02 | EXRM00100151000 | |
| RM 15w40 Ex | 40 x 15 x 60 | 3 | 3.5 - 10.5 | 0.05 | EXRM00115401000 | |
| RM 20 Ex | 20 x 20 x 60 | 1 | 4 - 14.5 | 0.04 | EXRM00100201000 | |
| RM 20w40 Ex | 40 x 20 x 60 | 2 | 3.5 - 16.5 | 0.07 | EXRM00120401000 | |
| RM 30 Ex | 30 x 30 x 60 | 1 | 10 - 25 | 0.08 | EXRM00100301000 | |
| RM 40 10-32 Ex | 40 x 40 x 60 | 1 | 9.5 - 32.5 | 0.15 | EXRM00140101000 | |
| RM 40 Ex | 40 x 40 x 60 | 1 | 21.5 - 34.5 | 0.14 | EXRM00100401000 | |
| RM 40H80 Ex | 40 x 80 x 60 | 1 | 21.5 - 34.5 | 0.28 | 153266 | |
| RM 60 24-54 Ex | 60 x 60 x 60 | 1 | 24 - 54 | 0.33 | EXRM01060245400 | |
| RM 60 Ex | 60 x 60 x 60 | 1 | 28 - 54 | 0.33 | EXRM00100601000 | |
| RM 80 Ex | 80 x 80 x 60 | 1 | 48 - 71 | 0.6 | 153229 | |
| RM 120 Ex | 120 x 120 x 60 | 1 | 67.5 - 99 | 1.2 | EXRM00101201000 | |
| RM 60 Ex WOC | 60 x 60 x 60 | 1 | 28 - 54 | 0.26 | EXRM00000601000 | |
| RM 80 Ex WOC | 80 x 80 x 60 | 1 | 48 - 71 | 0.5 | 153230 | |
| RM 120 Ex WOC | 120 x 120 x 60 | 1 | 67.5 - 99 | 0.9 | EXRM00001201000 |
