Modul Roxtec RM BG™ s technologií Multidiameter™

Moduly Roxtec RM mají hloubku 60 mm (2.362") a snadno se adaptují pro kabely a trubky různých rozměrů. Verze BG Ex se používá k vodivému spojování a uzemňování pancéřových kabelů v potenciálně výbušném ovzduší a na nebezpečných místech.

  • K použití s příslušnými komponentami Roxtec formou kompletního izolačního řešení

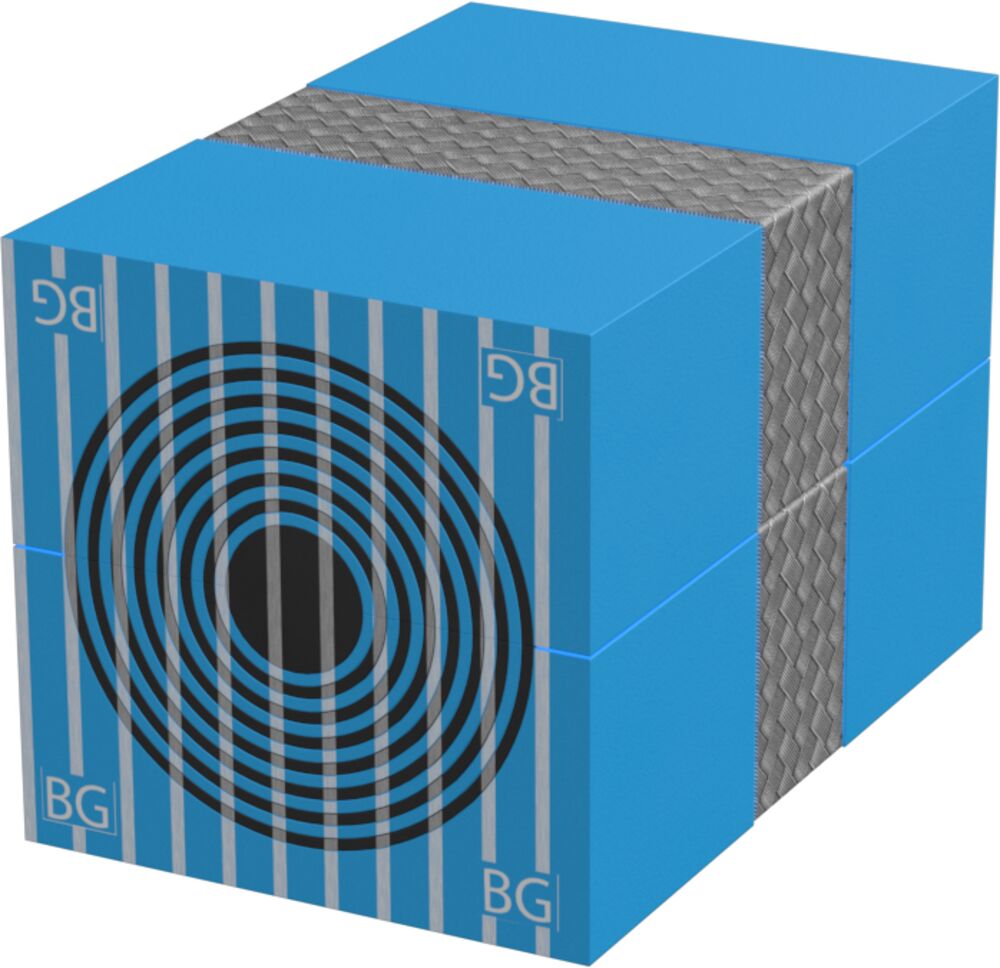

RM 40 BG B EX
RM 40 BG B EX

Komponenty

RM BG B Ex bez jádra
Název Počet kabelů/potrubí Pro Ø kabelu/trubky (mm) Vnější rozměry ŠxVxH (mm) Hmotnost (kg) Typ. č. CAD files
RM 60 BG B Ex WOC 1 28 - 54 60 x 60 x 60 0.3 109380
  • Pro Ø kabelu/trubky (mm) 28 - 54
  • Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
  • Hmotnost (kg) 0.3
  • Typ. č. 109380
  • CAD files
RM 80 BG B Ex WOC 1 48 - 71 80 x 80 x 60 0.5 150601
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 80 x 80 x 60
  • Hmotnost (kg) 0.5
  • Typ. č. 150601
  • CAD files
RM 90 BG B Ex WOC 1 48 - 71 90 x 90 x 60 0.7 102534
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 90 x 90 x 60
  • Hmotnost (kg) 0.7
  • Typ. č. 102534
  • CAD files
RM 120 BG B Ex WOC 1 67.5 - 99 120 x 120 x 60 1.1 102512
  • Pro Ø kabelu/trubky (mm) 67.5 - 99
  • Vnější rozměry ŠxVxH (mm) 120 x 120 x 60
  • Hmotnost (kg) 1.1
  • Typ. č. 102512
  • CAD files
RM BG B Ex s jádrem
Název Počet kabelů/potrubí Pro Ø kabelu/trubky (mm) Vnější rozměry ŠxVxH (mm) Hmotnost (kg) Typ. č. CAD files
RM 20 BG B Ex 1 4 - 14.5 20 x 20 x 60 0.04 102515
  • Pro Ø kabelu/trubky (mm) 4 - 14.5
  • Vnější rozměry ŠxVxH (mm) 20 x 20 x 60
  • Hmotnost (kg) 0.04
  • Typ. č. 102515
  • CAD files
RM 20w40 BG B Ex 2 3.5 - 16.5 40 x 20 x 60 0.07 102516
  • Pro Ø kabelu/trubky (mm) 3.5 - 16.5
  • Vnější rozměry ŠxVxH (mm) 40 x 20 x 60
  • Hmotnost (kg) 0.07
  • Typ. č. 102516
  • CAD files
RM 30 BG B Ex 1 10 - 25 30 x 30 x 60 0.08 102517
  • Pro Ø kabelu/trubky (mm) 10 - 25
  • Vnější rozměry ŠxVxH (mm) 30 x 30 x 60
  • Hmotnost (kg) 0.08
  • Typ. č. 102517
  • CAD files
RM 30H90 BG B Ex 1 10 - 25 30 x 90 x 60 0 117569
  • Pro Ø kabelu/trubky (mm) 10 - 25
  • Vnější rozměry ŠxVxH (mm) 30 x 90 x 60
  • Hmotnost (kg) 0
  • Typ. č. 117569
  • CAD files
RM 40 BG B Ex 1 21.5 - 34.5 40 x 40 x 60 0.14 102526
  • Pro Ø kabelu/trubky (mm) 21.5 - 34.5
  • Vnější rozměry ŠxVxH (mm) 40 x 40 x 60
  • Hmotnost (kg) 0.14
  • Typ. č. 102526
  • CAD files
RM 40 10-32 BG B Ex 1 9.5 - 32.5 40 x 40 x 60 0.15 102518
  • Pro Ø kabelu/trubky (mm) 9.5 - 32.5
  • Vnější rozměry ŠxVxH (mm) 40 x 40 x 60
  • Hmotnost (kg) 0.15
  • Typ. č. 102518
  • CAD files
RM 60 BG B Ex 1 28 - 54 60 x 60 x 60 0.34 102532
  • Pro Ø kabelu/trubky (mm) 28 - 54
  • Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
  • Hmotnost (kg) 0.34
  • Typ. č. 102532
  • CAD files
RM 60 24-54 BG B Ex 1 24 - 54 60 x 60 x 60 0.34 102530
  • Pro Ø kabelu/trubky (mm) 24 - 54
  • Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
  • Hmotnost (kg) 0.34
  • Typ. č. 102530
  • CAD files
RM 80 BG B Ex 1 48 - 71 80 x 80 x 60 0.44 150599
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 80 x 80 x 60
  • Hmotnost (kg) 0.44
  • Typ. č. 150599
  • CAD files
RM 90 BG B Ex 1 48 - 71 90 x 90 x 60 0.8 103298
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 90 x 90 x 60
  • Hmotnost (kg) 0.8
  • Typ. č. 103298
  • CAD files
RM 120 BG B Ex 1 67.5 - 99 120 x 120 x 60 103301
  • Pro Ø kabelu/trubky (mm) 67.5 - 99
  • Vnější rozměry ŠxVxH (mm) 120 x 120 x 60
  • Hmotnost (kg)
  • Typ. č. 103301
  • CAD files
RM BG Ex bez jádra
Název Počet kabelů/potrubí Pro Ø kabelu/trubky (mm) Vnější rozměry ŠxVxH (mm) Hmotnost (kg) Typ. č. CAD files
RM 60 BG Ex WOC 1 28 - 54 60 x 60 x 60 0.33 109379
  • Pro Ø kabelu/trubky (mm) 28 - 54
  • Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
  • Hmotnost (kg) 0.33
  • Typ. č. 109379
  • CAD files
RM 80 BG Ex WOC 1 48 - 71 80 x 80 x 60 0.44 150600
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 80 x 80 x 60
  • Hmotnost (kg) 0.44
  • Typ. č. 150600
  • CAD files
RM 90 BG Ex WOC 1 48 - 71 90 x 90 x 60 0.7 102535
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 90 x 90 x 60
  • Hmotnost (kg) 0.7
  • Typ. č. 102535
  • CAD files
RM 120 BG Ex WOC 1 67.5 - 99 120 x 120 x 60 1.1 102519
  • Pro Ø kabelu/trubky (mm) 67.5 - 99
  • Vnější rozměry ŠxVxH (mm) 120 x 120 x 60
  • Hmotnost (kg) 1.1
  • Typ. č. 102519
  • CAD files
RM BG Ex s jádrem
Název Počet kabelů/potrubí Pro Ø kabelu/trubky (mm) Vnější rozměry ŠxVxH (mm) Hmotnost (kg) Typ. č. CAD files
RM 20 BG Ex 1 4 - 14.5 20 x 20 x 60 0.04 102522
  • Pro Ø kabelu/trubky (mm) 4 - 14.5
  • Vnější rozměry ŠxVxH (mm) 20 x 20 x 60
  • Hmotnost (kg) 0.04
  • Typ. č. 102522
  • CAD files
RM 20w40 BG Ex 2 3.5 - 16.5 40 x 20 x 60 0.08 102523
  • Pro Ø kabelu/trubky (mm) 3.5 - 16.5
  • Vnější rozměry ŠxVxH (mm) 40 x 20 x 60
  • Hmotnost (kg) 0.08
  • Typ. č. 102523
  • CAD files
RM 30 BG Ex 1 10 - 25 30 x 30 x 60 0.08 102524
  • Pro Ø kabelu/trubky (mm) 10 - 25
  • Vnější rozměry ŠxVxH (mm) 30 x 30 x 60
  • Hmotnost (kg) 0.08
  • Typ. č. 102524
  • CAD files
RM 30H90 BG Ex 1 10 - 25 30 x 90 x 60 0 117568
  • Pro Ø kabelu/trubky (mm) 10 - 25
  • Vnější rozměry ŠxVxH (mm) 30 x 90 x 60
  • Hmotnost (kg) 0
  • Typ. č. 117568
  • CAD files
RM 40 BG Ex 1 21.5 - 34.5 40 x 40 x 60 0.14 102527
  • Pro Ø kabelu/trubky (mm) 21.5 - 34.5
  • Vnější rozměry ŠxVxH (mm) 40 x 40 x 60
  • Hmotnost (kg) 0.14
  • Typ. č. 102527
  • CAD files
RM 40 10-32 BG Ex 1 9.5 - 32.5 40 x 40 x 60 0.15 102525
  • Pro Ø kabelu/trubky (mm) 9.5 - 32.5
  • Vnější rozměry ŠxVxH (mm) 40 x 40 x 60
  • Hmotnost (kg) 0.15
  • Typ. č. 102525
  • CAD files
RM 40H80 BG Ex 1 10 - 32 40 x 80 x 60 0.3 150592
  • Pro Ø kabelu/trubky (mm) 10 - 32
  • Vnější rozměry ŠxVxH (mm) 40 x 80 x 60
  • Hmotnost (kg) 0.3
  • Typ. č. 150592
  • CAD files
RM 60 BG Ex 1 28 - 54 60 x 60 x 60 0.33 102533
  • Pro Ø kabelu/trubky (mm) 28 - 54
  • Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
  • Hmotnost (kg) 0.33
  • Typ. č. 102533
  • CAD files
RM 60 24-54 BG Ex 1 24 - 54 60 x 60 x 60 0.33 102531
  • Pro Ø kabelu/trubky (mm) 24 - 54
  • Vnější rozměry ŠxVxH (mm) 60 x 60 x 60
  • Hmotnost (kg) 0.33
  • Typ. č. 102531
  • CAD files
RM 80 BG Ex 1 48 - 71 80 x 80 x 60 0.6 150598
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 80 x 80 x 60
  • Hmotnost (kg) 0.6
  • Typ. č. 150598
  • CAD files
RM 90 BG Ex 1 48 - 71 90 x 90 x 60 103299
  • Pro Ø kabelu/trubky (mm) 48 - 71
  • Vnější rozměry ŠxVxH (mm) 90 x 90 x 60
  • Hmotnost (kg)
  • Typ. č. 103299
  • CAD files
RM 120 BG Ex 1 67.5 - 99 120 x 120 x 60 103302
  • Pro Ø kabelu/trubky (mm) 67.5 - 99
  • Vnější rozměry ŠxVxH (mm) 120 x 120 x 60
  • Hmotnost (kg)
  • Typ. č. 103302
  • CAD files
