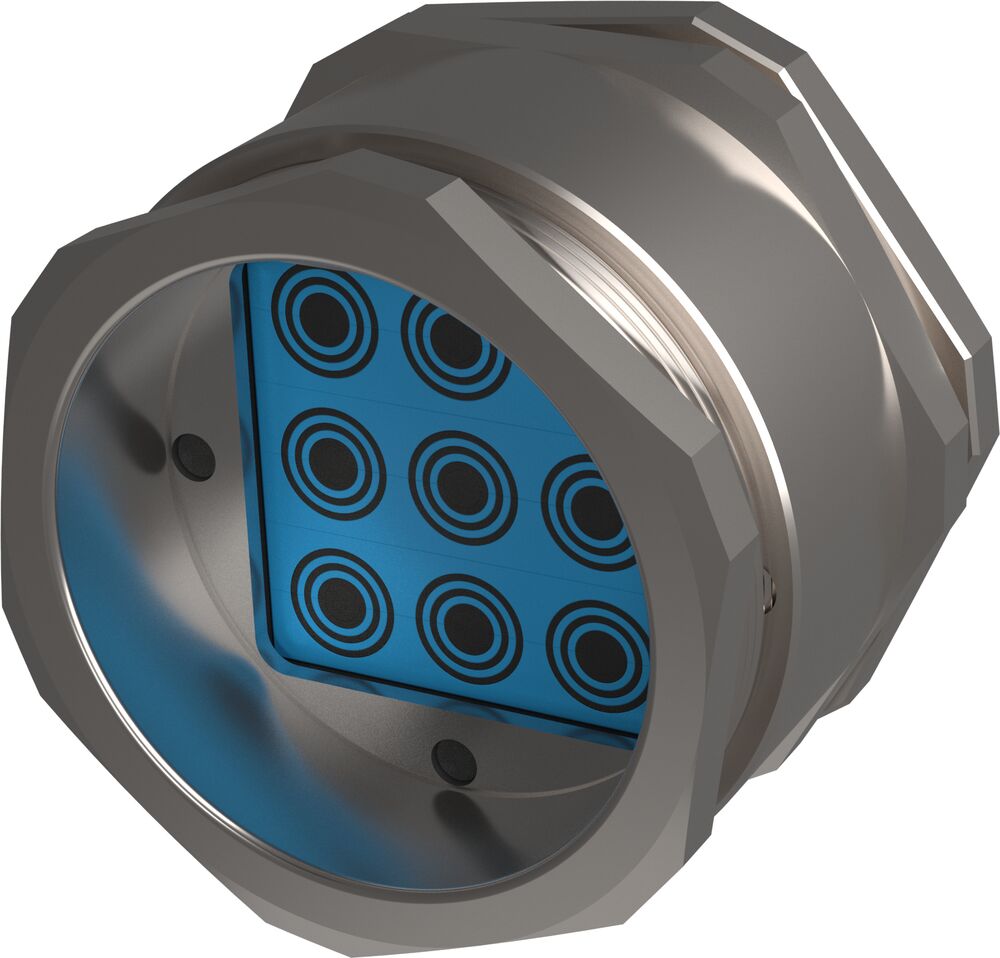

Těsnění Roxtec RG M63

Kruhový kabelový prostup pro standardní kruhové vyrážecí panely.

Roxtec RG M63 je kruhové vstupní těsnění pro více kabelů. Prostup je vhodný pro standardní vyrážecí panely ISO 63 a je schopen pojmout 1 až 9 kabelů. Tato kabelová průchodka je k dispozici v nerezové oceli 316L.

  • Vodotěsné
  • Prachotěsné
  • Kompaktní
  • Umožňuje použití kabelů s koncovkami
Těsnění Roxtec RG M63

Specifikace a certifikáty

Protipožární ochrana

  • nepoužito

Těsnost

  • IP 66/67

Supports

Instalace

Struktura instalace

  • Skříň

Typ montáže

  • K přišroubování

Pokyny k instalaci

Obrázky

Konfigurované soupravy prostupů

Konfigurované soupravy prostupů
Název Konfigurace Vnější Ø (mm) Ø otvoru (mm) Hmotnost (kg) Typ. č. CAD files
RG M63/1 1 x 9,5-32,5 0.6 RG00063010046
dxf
stp
  • Konfigurace 1 x 9,5-32,5
  • Vnější Ø (mm)
  • Ø otvoru (mm)
  • Hmotnost (kg) 0.6
  • Typ. č. RG00063010046
  • CAD files
    dxf
    stp
RG M63/4 4 x 3,5-16,5 0.6 RG00063040046
dxf
stp
  • Konfigurace 4 x 3,5-16,5
  • Vnější Ø (mm)
  • Ø otvoru (mm)
  • Hmotnost (kg) 0.6
  • Typ. č. RG00063040046
  • CAD files
    dxf
    stp
RG M63/9 9 x 3,5-10,5 0.6 RG00063090046
dxf
stp
  • Konfigurace 9 x 3,5-10,5
  • Vnější Ø (mm)
  • Ø otvoru (mm)
  • Hmotnost (kg) 0.6
  • Typ. č. RG00063090046
  • CAD files
    dxf
    stp
RG M63/1 AISI316L 1 x 9,5-32,5 63 - 64 0.6 RG00063010021
dxf
stp
  • Konfigurace 1 x 9,5-32,5
  • Vnější Ø (mm)
  • Ø otvoru (mm) 63 - 64
  • Hmotnost (kg) 0.6
  • Typ. č. RG00063010021
  • CAD files
    dxf
    stp
RG M63/4 AISI316L 4 x 3,5-16,5 63 - 64 0.6 RG00063040021
dxf
stp
  • Konfigurace 4 x 3,5-16,5
  • Vnější Ø (mm)
  • Ø otvoru (mm) 63 - 64
  • Hmotnost (kg) 0.6
  • Typ. č. RG00063040021
  • CAD files
    dxf
    stp
RG M63/9 AISI316L 9 x 3,5-10,5 63 - 64 0.6 RG00063090021
dxf
stp
  • Konfigurace 9 x 3,5-10,5
  • Vnější Ø (mm)
  • Ø otvoru (mm) 63 - 64
  • Hmotnost (kg) 0.6
  • Typ. č. RG00063090021
  • CAD files
    dxf
    stp

Nakonfigurujte si svou vlastní soupravu prostupů

Zvolte si svou soupravu izolačních modulů
