Kruhové těsnění pro vstup samostatného kabelu.
Roxtec C RS T je vstupní kompaktní těsnění pro samostatné kabely vyžadující stupeň izolace až IP 69K. Těsnění je k dispozici s pouzdrem z nerezové oceli nebo poniklované mosazi. Zařízení kabelového prostupu je k dispozici ve čtyřech velikostech, jež pokrývají kabely v rozsahu od 3,6 až 30 mm.
- Odlehčené
- Umožňuje použití kabelů s koncovkami
Ke stažení
Vlastnosti výrobku
-
IP/UL NEMA
Ke stažení
Specifikace a certifikáty
Certifikáty jsou průběžně doplňovány, obnovovány a nahrazovány. Pro zajištění souladu je pravidelně kontrolujte.
Instalace
Struktura instalace
-
Skříně a rozváděče
Pokyny k instalaci
Technické výkresy
Těsnění pro vaše průmyslové odvětví
Seznamte se s řadou našich řešení a výhodami, které Vám mohou přinést.
Údaje o izolačních komponentách
Zde naleznete technické údaje pro každou konkrétní součást našeho systému.
Kruhové rámy/těsnění
Těsnící komponenty
Konfigurované soupravy prostupů
Kyselinovzdorná nerezová ocel
C RS T 25 AISI316
- 9864
- Konfigurace 1x (3.6-12.0)
- Vnější Ø (mm) 39
- Ø otvoru (mm) 33 - 33
- Hmotnost (kg) 0.11
- Typ. č. 104761
C RS T 31 AISI316
- 16252
- Konfigurace 1x (4.0-17.0)
- Vnější Ø (mm) 50
- Ø otvoru (mm) 41 - 41
- Hmotnost (kg) 0.16
- Typ. č. 5CRST00011494
C RS T 43 AISI316
- 9995
- Konfigurace 1x (4.0-23.0)
- Vnější Ø (mm) 65
- Ø otvoru (mm) 52 - 52
- Hmotnost (kg) 0.38
- Typ. č. 106064
C RS T 50 AISI316
- 9996
- Konfigurace 1x (8.0-30.0)
- Vnější Ø (mm) 78
- Ø otvoru (mm) 64 - 64
- Hmotnost (kg) 0.65
- Typ. č. 106065
Poniklovaná mosaz
C RS T 25
- 6578
- Konfigurace 1x (3.6-12.0)
- Vnější Ø (mm) 39
- Ø otvoru (mm) 33 - 33
- Hmotnost (kg) 0.1
- Typ. č. CRST010025046

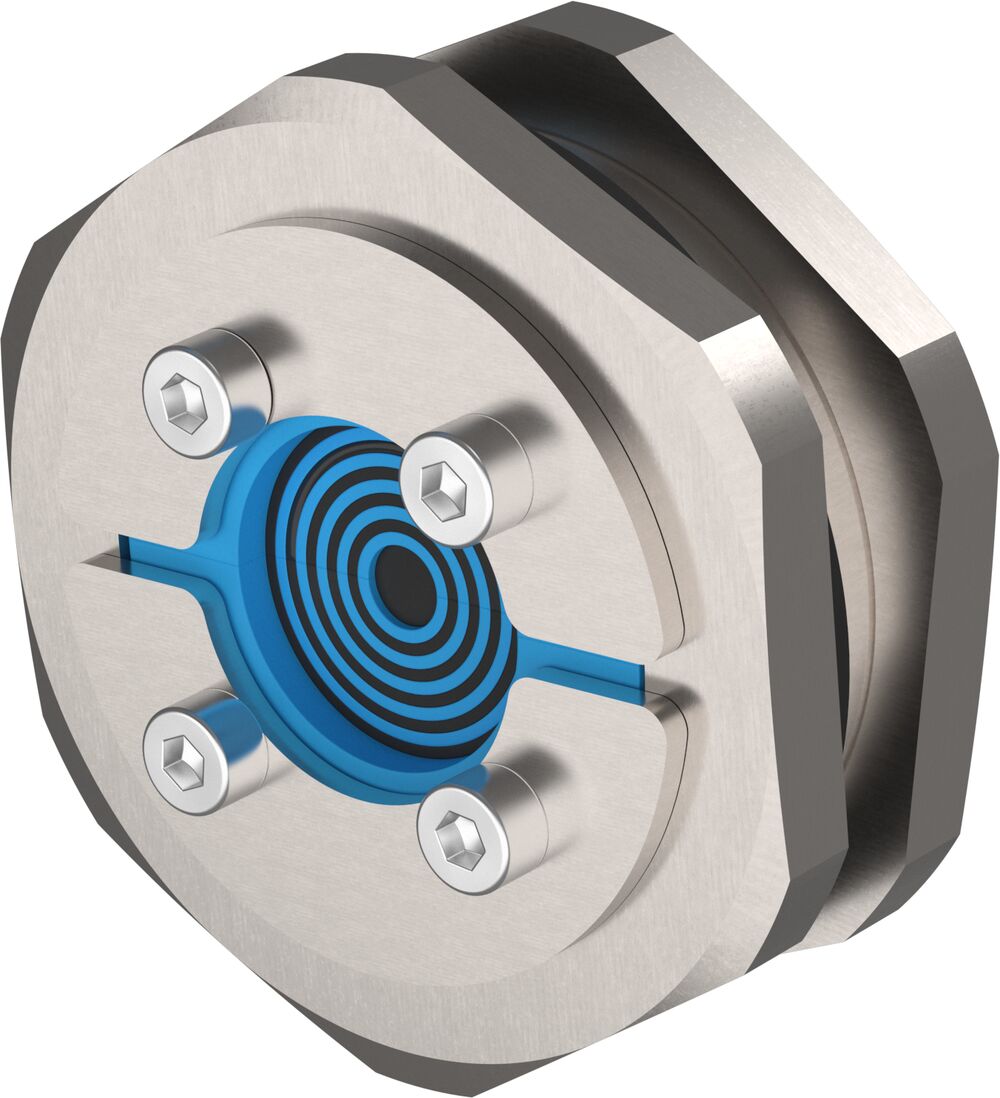

C RS T 31
- 6579
- Konfigurace 1x (4.0-17.0)
- Vnější Ø (mm) 50
- Ø otvoru (mm) 41 - 41
- Hmotnost (kg) 0.16
- Typ. č. CRST010031046

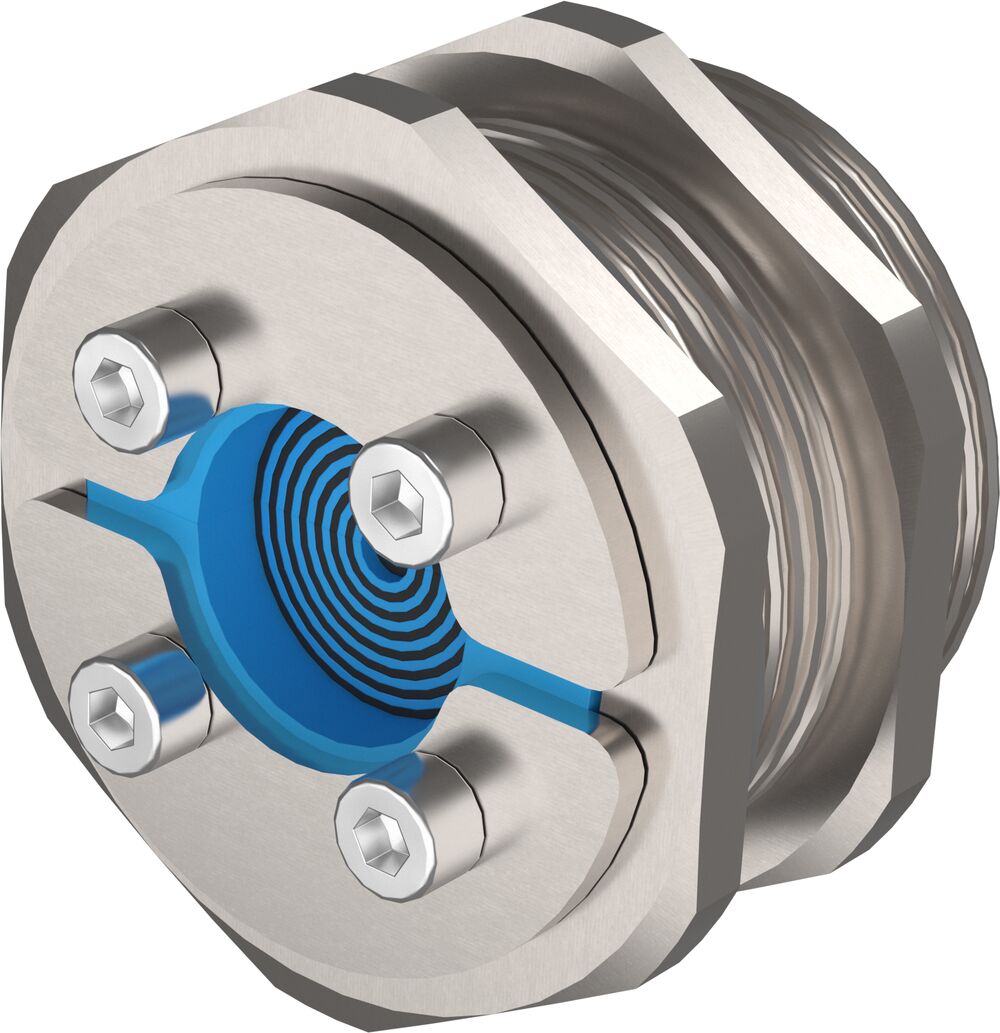

C RS T 43
- 6580
- Konfigurace 1x (4.0-23.0)
- Vnější Ø (mm) 65
- Ø otvoru (mm) 52 - 52
- Hmotnost (kg) 0.39
- Typ. č. CRST010043046
C RS T 50
- 6581
- Konfigurace 1x (8.0-30.0)
- Vnější Ø (mm) 78
- Ø otvoru (mm) 64 - 64
- Hmotnost (kg) 0.66
- Typ. č. CRST010050046
| Název | Konfigurace | Vnější Ø (mm) | Ø otvoru (mm) | Hmotnost (kg) | Typ. č. | ||
|---|---|---|---|---|---|---|---|
| C RS T 25 AISI316 | 9864 | 1x (3.6-12.0) | 39 | 33 - 33 | 0.11 | 104761 | |
| C RS T 31 AISI316 | 16252 | 1x (4.0-17.0) | 50 | 41 - 41 | 0.16 | 5CRST00011494 | |
| C RS T 43 AISI316 | 9995 | 1x (4.0-23.0) | 65 | 52 - 52 | 0.38 | 106064 | |
| C RS T 50 AISI316 | 9996 | 1x (8.0-30.0) | 78 | 64 - 64 | 0.65 | 106065 |
| Název | Konfigurace | Vnější Ø (mm) | Ø otvoru (mm) | Hmotnost (kg) | Typ. č. | ||
|---|---|---|---|---|---|---|---|
| C RS T 25 | 6578 | 1x (3.6-12.0) | 39 | 33 - 33 | 0.1 | CRST010025046 | |
| C RS T 31 | 6579 | 1x (4.0-17.0) | 50 | 41 - 41 | 0.16 | CRST010031046 | |
| C RS T 43 | 6580 | 1x (4.0-23.0) | 65 | 52 - 52 | 0.39 | CRST010043046 | |
| C RS T 50 | 6581 | 1x (8.0-30.0) | 78 | 64 - 64 | 0.66 | CRST010050046 |
