Vstupní těsnění IP 55 s hliníkovým rámem.
Těsnění Roxtec ComSeal™ má stupeň krytí IP 55 a dodává se s hliníkovými rámy s práškovým lakem a s rámy z nerezové oceli AISI316. Prostup je k dispozici v šesti různých velikostech k instalaci až 32 kabelů.
- Vodotěsné
- Prachotěsné
- Odolné proti hlodavcům
- Odolné proti korozi
- Odlehčené
- Kompaktní
- Testováno na vibrace
Specifikace a certifikáty
Certifikáty jsou průběžně doplňovány, obnovovány a nahrazovány. Pro zajištění souladu je pravidelně kontrolujte.
Instalace
Struktura instalace
-
Skříň
Typ montáže
-
K přišroubování
Pokyny k instalaci
Informativní výkresy
Informativní výkresy
Údaje o izolačních komponentách
Zde naleznete technické údaje pro každou konkrétní součást našeho systému.
Pravhoúhlé rámy
Těsnící komponenty
Konfigurované soupravy prostupů
Nerezová ocel
ComSeal 10/4 AISI316
- Konfigurace 2x (9.5-32.5), 2x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 81 x 173 x 33
- Rozměry otvoru (Š×V v mm) 58.5(+1/-1) x 151(+1/-1)
- Hmotnost (kg) 1.2
- Typ. č. 105676
ComSeal 10/7 AISI316
- Konfigurace 6x (3.5-16.5), 1x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 81 x 173 x 33
- Rozměry otvoru (Š×V v mm) 58.5(+1/-1) x 151(+1/-1)
- Hmotnost (kg) 1.2
- Typ. č. 105677
ComSeal 10/10 AISI316
- Konfigurace 10x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 81 x 173 x 33
- Rozměry otvoru (Š×V v mm) 58.5(+1/-1) x 151(+1/-1)
- Hmotnost (kg) 1.2
- Typ. č. 105678
ComSeal 16/4 AISI316
- Konfigurace 4x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 81 x 233 x 33
- Rozměry otvoru (Š×V v mm) 58.5(+1/-1) x 211(+1/-1)
- Hmotnost (kg) 1.5
- Typ. č. 105679
ComSeal 16/7 AISI316
- Konfigurace 3x (9.5-32.5), 4x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 81 x 233 x 33
- Rozměry otvoru (Š×V v mm) 58.5(+1/-1) x 211(+1/-1)
- Hmotnost (kg) 1.5
- Typ. č. 105680
ComSeal 16/10 AISI316
- Konfigurace 2x (9.5-32.5), 8x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 81 x 233 x 33
- Rozměry otvoru (Š×V v mm) 58.5(+1/-1) x 211(+1/-1)
- Hmotnost (kg) 1.5
- Typ. č. 105681
ComSeal 32/8 AISI316
- Konfigurace 8x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 33
- Rozměry otvoru (Š×V v mm) 107(+1/-1) x 213(+1/-1)
- Hmotnost (kg) 2.6
- Typ. č. 105683
ComSeal 32/14 AISI316
- Konfigurace 6x (9.5-32.5), 8x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 33
- Rozměry otvoru (Š×V v mm) 107(+1/-1) x 213(+1/-1)
- Hmotnost (kg) 2.6
- Typ. č. 105684
ComSeal 32/20 AISI316
- Konfigurace 4x (9.5-32.5), 16x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 33
- Rozměry otvoru (Š×V v mm) 107(+1/-1) x 213(+1/-1)
- Hmotnost (kg) 2.5
- Typ. č. 105685
ComSeal 32/32 AISI316
- Konfigurace 32x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 33
- Rozměry otvoru (Š×V v mm) 107(+1/-1) x 213(+1/-1)
- Hmotnost (kg) 2.6
- Typ. č. 105686
Standard
ComSeal 10/4
- Konfigurace 2x (9.5-32.5), 2x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 173 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 149(+1/-1)
- Hmotnost (kg) 0.6
- Typ. č. 105299
ComSeal 10/7
- Konfigurace 6x (3.5-16.5), 1x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 173 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 149(+1/-1)
- Hmotnost (kg) 0.6
- Typ. č. 105301

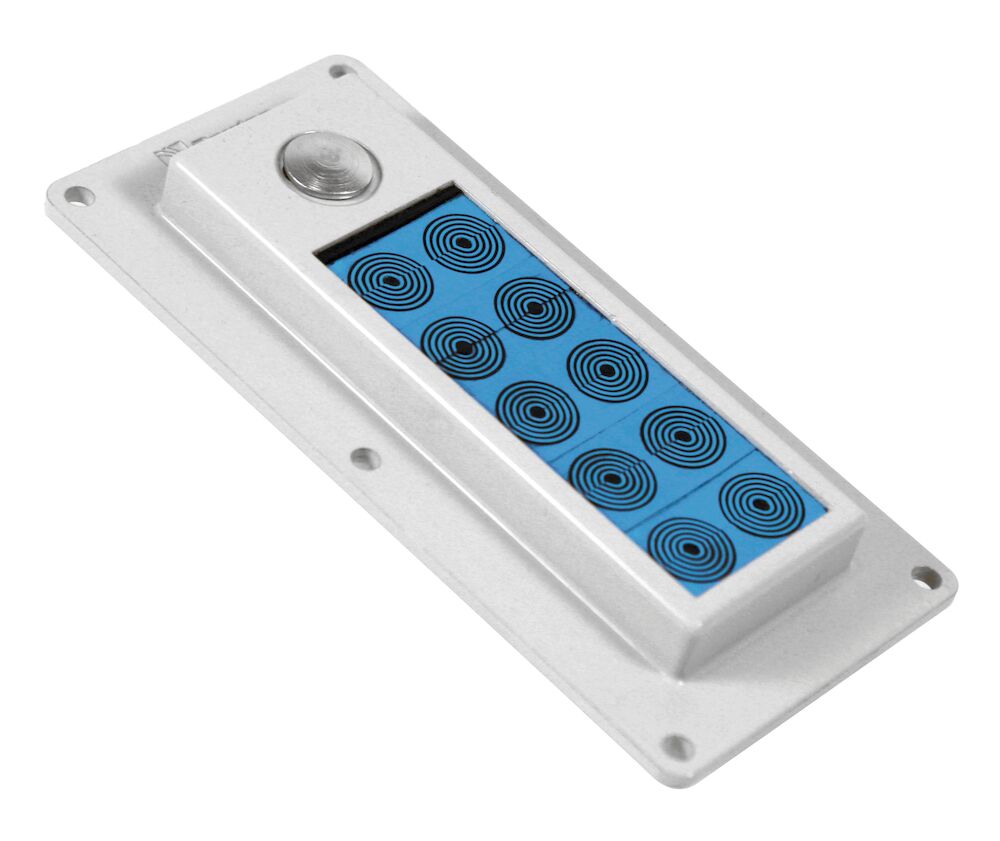

ComSeal 10/10
- Konfigurace 10x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 173 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 149(+1/-1)
- Hmotnost (kg) 0.6
- Typ. č. 105302
ComSeal 12/3
- Konfigurace 3x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 88 x 216 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 169(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105303
ComSeal 12/6
- Konfigurace 2x (9.5-32.5), 4x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 88 x 216 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 169(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105305
ComSeal 12/9
- Konfigurace 8x (3.5-16.5), 1x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 88 x 216 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 169(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105306

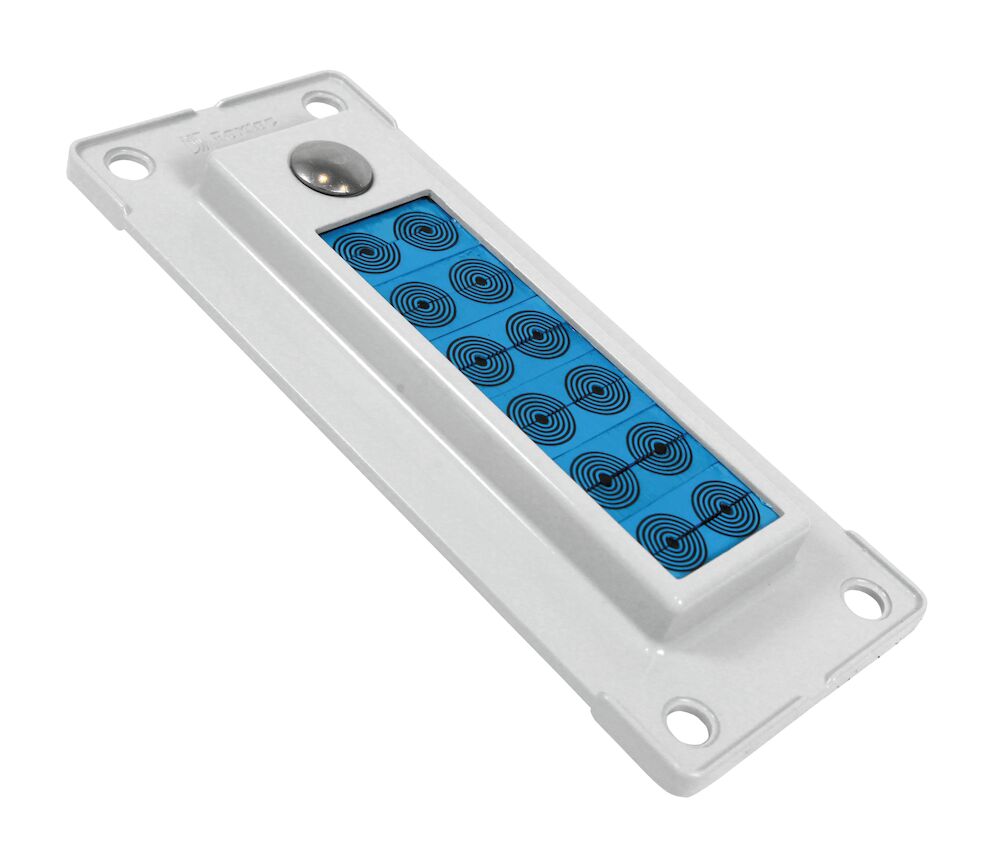

ComSeal 12/12
- Konfigurace 12x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 88 x 216 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 169(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105307

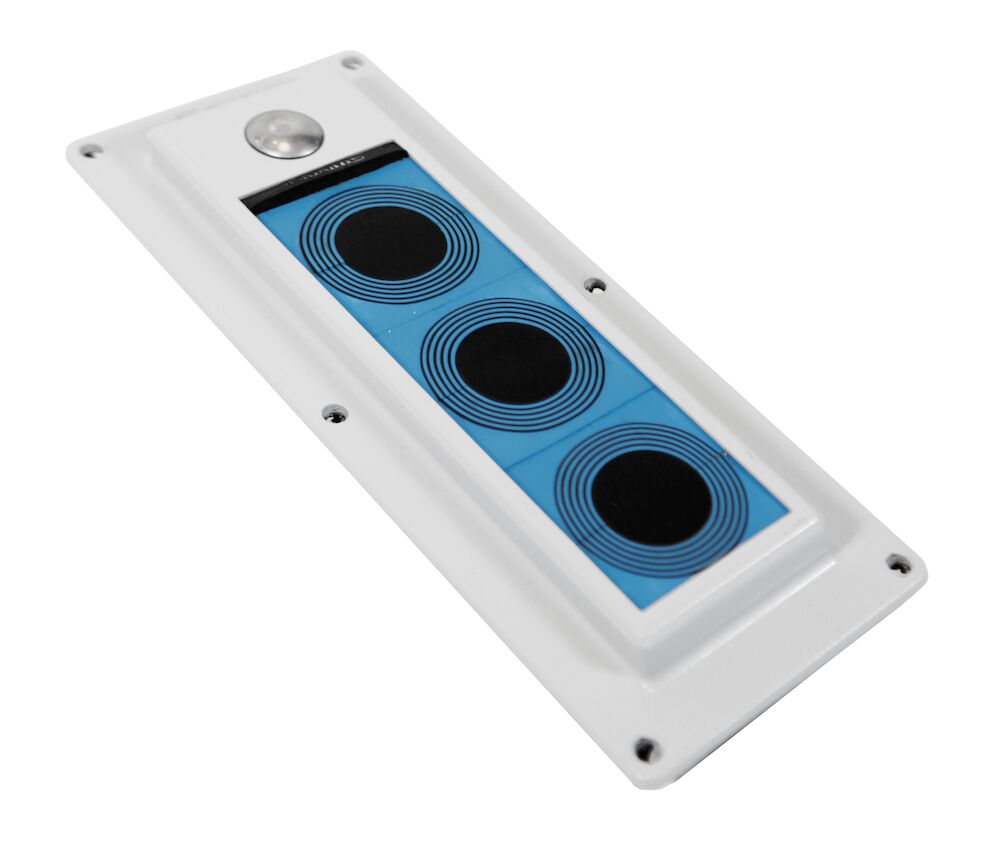

ComSeal 15/3
- Konfigurace 3x (28.0-44.0)
- Vnější rozměry ŠxVxH (mm) 90.5 x 223 x 55
- Rozměry otvoru (Š×V v mm) 61(+1/-1) x 195(+1/-1)
- Hmotnost (kg) 0.9
- Typ. č. 105308
ComSeal 16/4
- Konfigurace 4x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 233 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105310
ComSeal 16/7
- Konfigurace 3x (9.5-32.5), 4x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 233 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105312
ComSeal 16/10
- Konfigurace 2x (9.5-32.5), 8x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 233 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105313

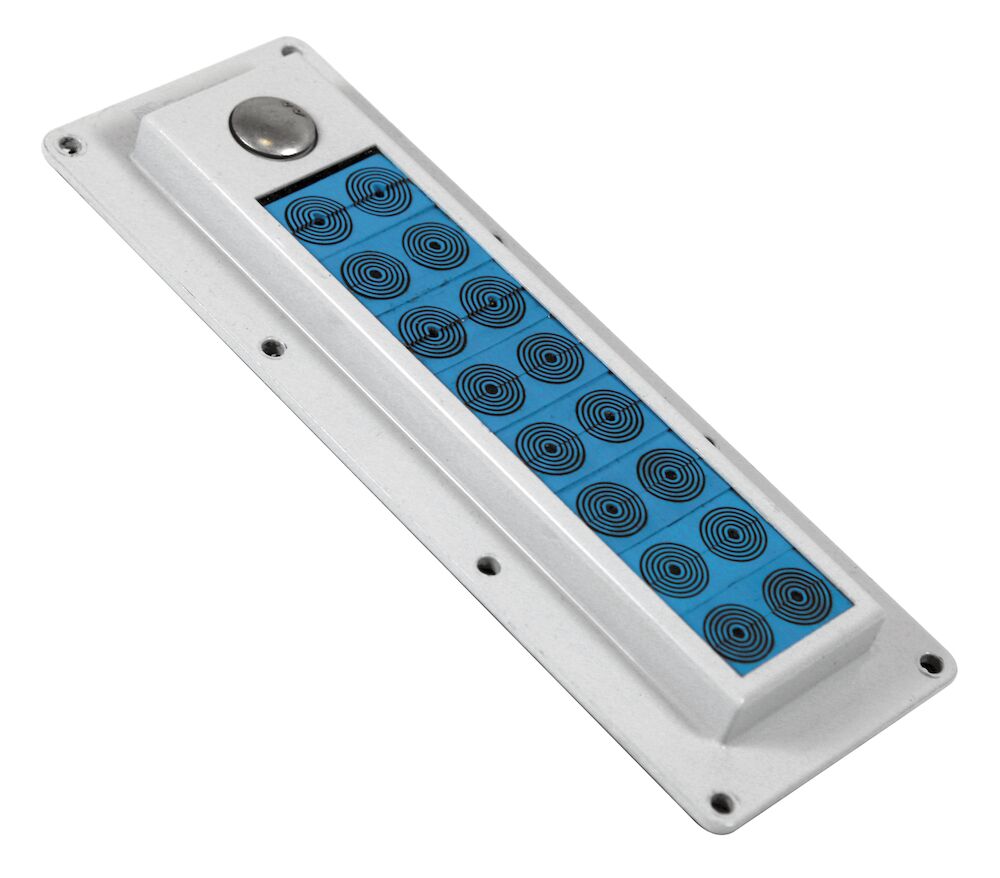

ComSeal 16/16
- Konfigurace 16x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 80.5 x 233 x 55
- Rozměry otvoru (Š×V v mm) 56(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 0.8
- Typ. č. 105314

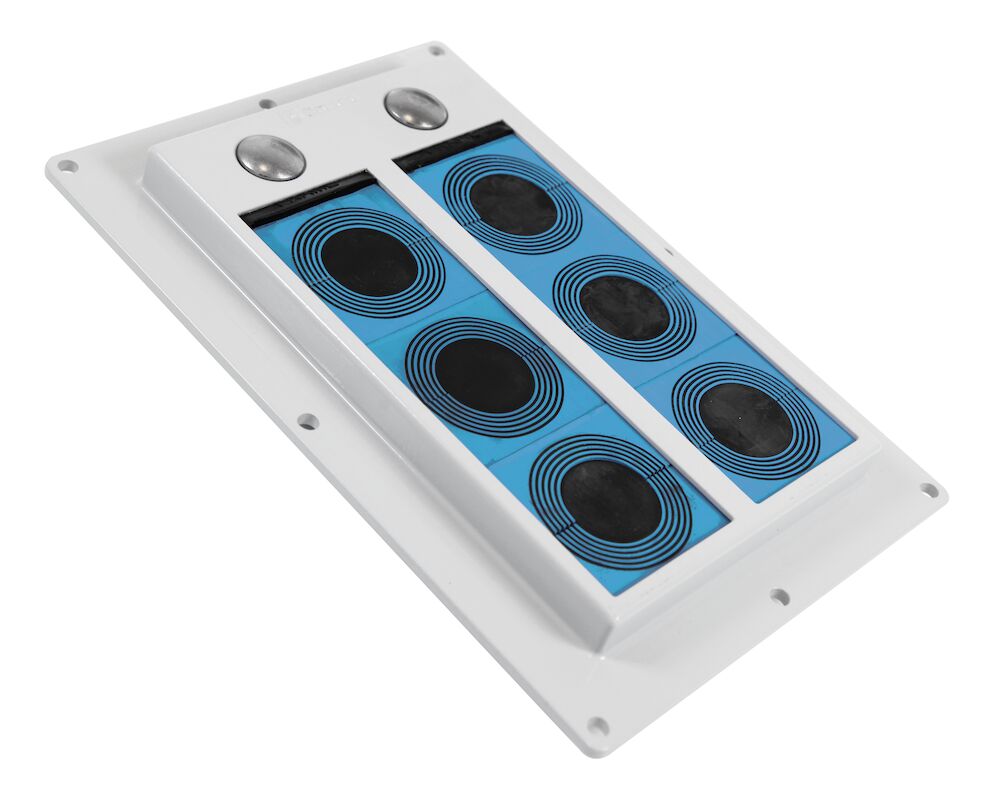

ComSeal 30/6
- Konfigurace 6x (28.0-44.0)
- Vnější rozměry ŠxVxH (mm) 155 x 231 x 55
- Rozměry otvoru (Š×V v mm) 120(+1/-1) x 195(+1/-1)
- Hmotnost (kg) 1.6
- Typ. č. 105315
ComSeal 32/8
- Konfigurace 8x (9.5-32.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 55
- Rozměry otvoru (Š×V v mm) 103(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 1.4
- Typ. č. 105316
ComSeal 32/14
- Konfigurace 6x (9.5-32.5), 8x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 55
- Rozměry otvoru (Š×V v mm) 103(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 1.4
- Typ. č. 105320
ComSeal 32/20
- Konfigurace 4x (9.5-32.5), 16x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 55
- Rozměry otvoru (Š×V v mm) 103(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 1.4
- Typ. č. 105321

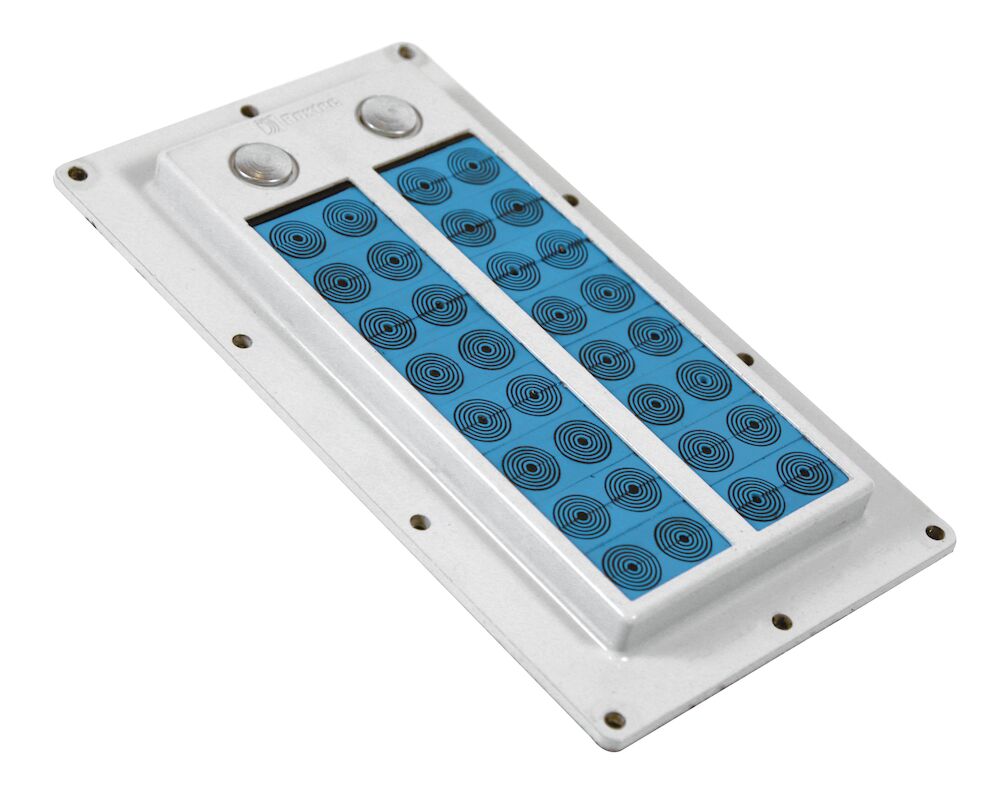

ComSeal 32/32
- Konfigurace 32x (3.5-16.5)
- Vnější rozměry ŠxVxH (mm) 135 x 241 x 55
- Rozměry otvoru (Š×V v mm) 103(+1/-1) x 209(+1/-1)
- Hmotnost (kg) 1.4
- Typ. č. 105322
| Název | Konfigurace | Vnější rozměry ŠxVxH (mm) | Rozměry otvoru (Š×V v mm) | Hmotnost (kg) | Typ. č. | |
|---|---|---|---|---|---|---|
| ComSeal 10/4 AISI316 | 2x (9.5-32.5), 2x (3.5-16.5) | 81 x 173 x 33 | 58.5(+1/-1) x 151(+1/-1) | 1.2 | 105676 | |
| ComSeal 10/7 AISI316 | 6x (3.5-16.5), 1x (9.5-32.5) | 81 x 173 x 33 | 58.5(+1/-1) x 151(+1/-1) | 1.2 | 105677 | |
| ComSeal 10/10 AISI316 | 10x (3.5-16.5) | 81 x 173 x 33 | 58.5(+1/-1) x 151(+1/-1) | 1.2 | 105678 | |
| ComSeal 16/4 AISI316 | 4x (9.5-32.5) | 81 x 233 x 33 | 58.5(+1/-1) x 211(+1/-1) | 1.5 | 105679 | |
| ComSeal 16/7 AISI316 | 3x (9.5-32.5), 4x (3.5-16.5) | 81 x 233 x 33 | 58.5(+1/-1) x 211(+1/-1) | 1.5 | 105680 | |
| ComSeal 16/10 AISI316 | 2x (9.5-32.5), 8x (3.5-16.5) | 81 x 233 x 33 | 58.5(+1/-1) x 211(+1/-1) | 1.5 | 105681 | |
| ComSeal 32/8 AISI316 | 8x (9.5-32.5) | 135 x 241 x 33 | 107(+1/-1) x 213(+1/-1) | 2.6 | 105683 | |
| ComSeal 32/14 AISI316 | 6x (9.5-32.5), 8x (3.5-16.5) | 135 x 241 x 33 | 107(+1/-1) x 213(+1/-1) | 2.6 | 105684 | |
| ComSeal 32/20 AISI316 | 4x (9.5-32.5), 16x (3.5-16.5) | 135 x 241 x 33 | 107(+1/-1) x 213(+1/-1) | 2.5 | 105685 | |
| ComSeal 32/32 AISI316 | 32x (3.5-16.5) | 135 x 241 x 33 | 107(+1/-1) x 213(+1/-1) | 2.6 | 105686 |
| Název | Konfigurace | Vnější rozměry ŠxVxH (mm) | Rozměry otvoru (Š×V v mm) | Hmotnost (kg) | Typ. č. | |
|---|---|---|---|---|---|---|
| ComSeal 10/4 | 2x (9.5-32.5), 2x (3.5-16.5) | 80.5 x 173 x 55 | 56(+1/-1) x 149(+1/-1) | 0.6 | 105299 | |
| ComSeal 10/7 | 6x (3.5-16.5), 1x (9.5-32.5) | 80.5 x 173 x 55 | 56(+1/-1) x 149(+1/-1) | 0.6 | 105301 | |
| ComSeal 10/10 | 10x (3.5-16.5) | 80.5 x 173 x 55 | 56(+1/-1) x 149(+1/-1) | 0.6 | 105302 | |
| ComSeal 12/3 | 3x (9.5-32.5) | 88 x 216 x 55 | 56(+1/-1) x 169(+1/-1) | 0.8 | 105303 | |
| ComSeal 12/6 | 2x (9.5-32.5), 4x (3.5-16.5) | 88 x 216 x 55 | 56(+1/-1) x 169(+1/-1) | 0.8 | 105305 | |
| ComSeal 12/9 | 8x (3.5-16.5), 1x (9.5-32.5) | 88 x 216 x 55 | 56(+1/-1) x 169(+1/-1) | 0.8 | 105306 | |
| ComSeal 12/12 | 12x (3.5-16.5) | 88 x 216 x 55 | 56(+1/-1) x 169(+1/-1) | 0.8 | 105307 | |
| ComSeal 15/3 | 3x (28.0-44.0) | 90.5 x 223 x 55 | 61(+1/-1) x 195(+1/-1) | 0.9 | 105308 | |
| ComSeal 16/4 | 4x (9.5-32.5) | 80.5 x 233 x 55 | 56(+1/-1) x 209(+1/-1) | 0.8 | 105310 | |
| ComSeal 16/7 | 3x (9.5-32.5), 4x (3.5-16.5) | 80.5 x 233 x 55 | 56(+1/-1) x 209(+1/-1) | 0.8 | 105312 | |
| ComSeal 16/10 | 2x (9.5-32.5), 8x (3.5-16.5) | 80.5 x 233 x 55 | 56(+1/-1) x 209(+1/-1) | 0.8 | 105313 | |
| ComSeal 16/16 | 16x (3.5-16.5) | 80.5 x 233 x 55 | 56(+1/-1) x 209(+1/-1) | 0.8 | 105314 | |
| ComSeal 30/6 | 6x (28.0-44.0) | 155 x 231 x 55 | 120(+1/-1) x 195(+1/-1) | 1.6 | 105315 | |
| ComSeal 32/8 | 8x (9.5-32.5) | 135 x 241 x 55 | 103(+1/-1) x 209(+1/-1) | 1.4 | 105316 | |
| ComSeal 32/14 | 6x (9.5-32.5), 8x (3.5-16.5) | 135 x 241 x 55 | 103(+1/-1) x 209(+1/-1) | 1.4 | 105320 | |
| ComSeal 32/20 | 4x (9.5-32.5), 16x (3.5-16.5) | 135 x 241 x 55 | 103(+1/-1) x 209(+1/-1) | 1.4 | 105321 | |
| ComSeal 32/32 | 32x (3.5-16.5) | 135 x 241 x 55 | 103(+1/-1) x 209(+1/-1) | 1.4 | 105322 |
