Vedação Roxtec H3 UG™

Selos para cabos que passam por fundações.

A vedação Roxtec H3 UG™ é ideal para passagem de cabos por fundações e funciona como uma barreira duradoura contra inundação, gás, umidade e roedores. É uma vedação em três partes fácil de instalar também em condições molhadas e em ambientes com água corrente. O selo suporta tensão extrema de cabo e tem mais de 5 mm de tolerância em relação à abertura e tembém um indicador que mostra quando a compressão da vedação foi alcançada. A vedação pode ser instalada em luvas, conduítes e passagens com furo circular.

  • À prova d'água
  • Resistente a roedores
  • Rápido e fácil de instalar
  • Oferece excelente retenção de cabo
Vedação Roxtec H3 UG™
Visualizar em 360°

Classificações e certificados

Fogo

  • N/D

Proteção contra vazamento

  • Gás: 0,3 bar
  • Água: 0,3 bar
  • IP 68

Supports

Instalação

Estrutura da instalação

  • Tijolo e concreto

Tipo de montagem

  • Expansão

Instruções de instalação

Imagens

Dados de componente de vedação

Aqui você encontra informações técnicas sobre cada parte específica do nosso sistema.

Componentes de vedação

Molduras/vedações redondas

Kits de passagem pré-configurada

Kits de passagem pré-configurada
Nome Configuração Dimensão externa Ø (mm) Dimensão Ø (mm) da abertura Peso (kg) Art. No CAD files
H3-135 UG 3x 23-43 145 135 - 140 2.2 126281
dxf
stp
  • Configuração 3x 23-43
  • Dimensão externa Ø (mm) 145
  • Dimensão Ø (mm) da abertura 135 - 140
  • Peso (kg) 2.2
  • Art. No 126281
  • CAD files
    dxf
    stp
H3-150 UG 3x 24+52 160 150 - 155 2.5 151561
dxf
stp
  • Configuração 3x 24+52
  • Dimensão externa Ø (mm) 160
  • Dimensão Ø (mm) da abertura 150 - 155
  • Peso (kg) 2.5
  • Art. No 151561
  • CAD files
    dxf
    stp
H3-185 UG 3x 48-64 195 185 - 190 3.9 126283
dxf
stp
  • Configuração 3x 48-64
  • Dimensão externa Ø (mm) 195
  • Dimensão Ø (mm) da abertura 185 - 190
  • Peso (kg) 3.9
  • Art. No 126283
  • CAD files
    dxf
    stp
H3-200 UG 3x 48-68 210 200 - 202 4.3 117842
dxf
stp
  • Configuração 3x 48-68
  • Dimensão externa Ø (mm) 210
  • Dimensão Ø (mm) da abertura 200 - 202
  • Peso (kg) 4.3
  • Art. No 117842
  • CAD files
    dxf
    stp
H3-135 UG WOC 3x 23-43 145 135 - 140 2.3 151306
dxf
stp
  • Configuração 3x 23-43
  • Dimensão externa Ø (mm) 145
  • Dimensão Ø (mm) da abertura 135 - 140
  • Peso (kg) 2.3
  • Art. No 151306
  • CAD files
    dxf
    stp
H3-150 UG WOC 3x 24+52 160 150 - 155 2.6 155188
dxf
stp
  • Configuração 3x 24+52
  • Dimensão externa Ø (mm) 160
  • Dimensão Ø (mm) da abertura 150 - 155
  • Peso (kg) 2.6
  • Art. No 155188
  • CAD files
    dxf
    stp
H3-185 UG WOC 3x 48-64 195 185 - 190 3.5 151308
dxf
stp
  • Configuração 3x 48-64
  • Dimensão externa Ø (mm) 195
  • Dimensão Ø (mm) da abertura 185 - 190
  • Peso (kg) 3.5
  • Art. No 151308
  • CAD files
    dxf
    stp

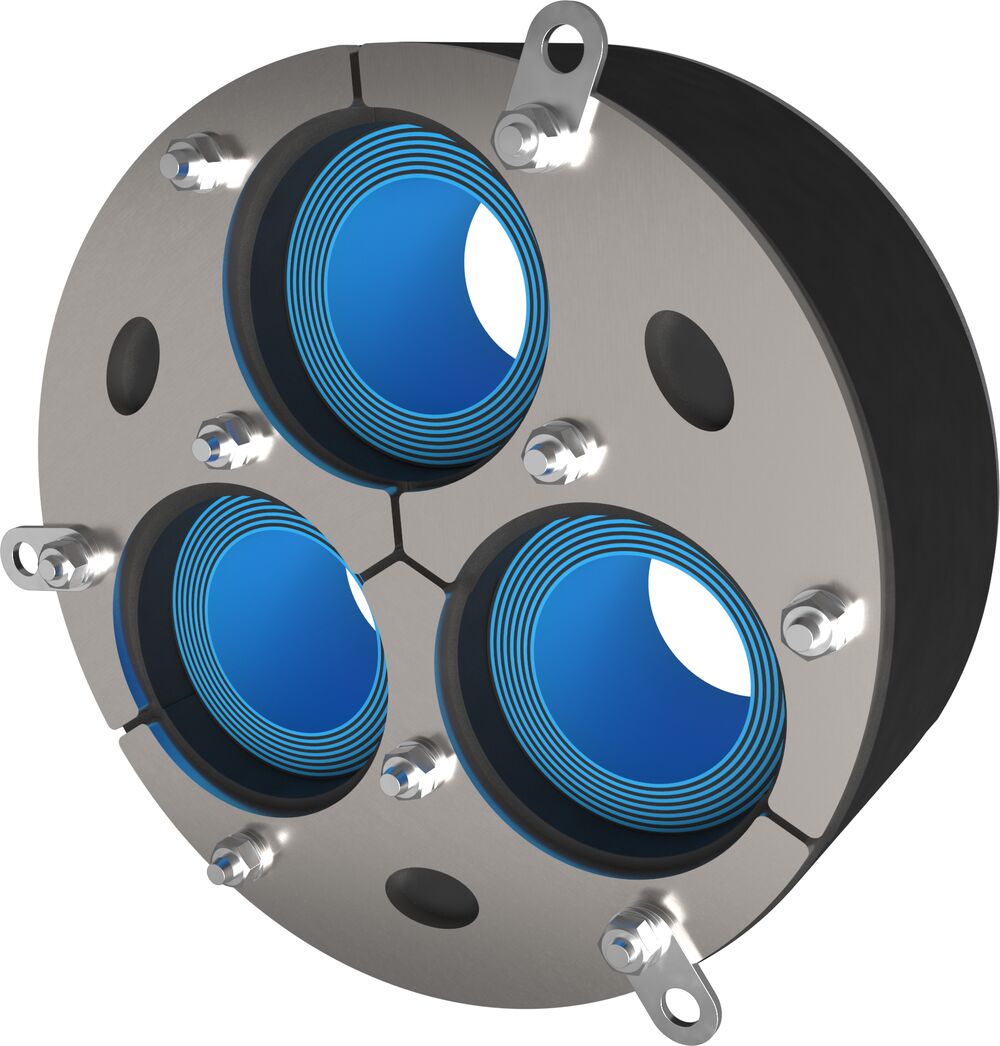

H3-200 UG WOC 3x 48-68 210 200 - 205 3 108697
dxf
stp
  • Configuração 3x 48-68
  • Dimensão externa Ø (mm) 210
  • Dimensão Ø (mm) da abertura 200 - 205
  • Peso (kg) 3
  • Art. No 108697
  • CAD files
    dxf
    stp
H3-150 UG INSERTABLE 3x 24+52 150 150 - 155 2.6 155189
  • Configuração 3x 24+52
  • Dimensão externa Ø (mm) 150
  • Dimensão Ø (mm) da abertura 150 - 155
  • Peso (kg) 2.6
  • Art. No 155189
  • CAD files
H3-200 UG INSERTABLE 3x 48-68 200 200 - 205 4.2 127053
  • Configuração 3x 48-68
  • Dimensão externa Ø (mm) 200
  • Dimensão Ø (mm) da abertura 200 - 205
  • Peso (kg) 4.2
  • Art. No 127053
  • CAD files
H3-150 UG INSERTABLE WOC 3x 24+52 150 150 - 155 2.3 166396
  • Configuração 3x 24+52
  • Dimensão externa Ø (mm) 150
  • Dimensão Ø (mm) da abertura 150 - 155
  • Peso (kg) 2.3
  • Art. No 166396
  • CAD files

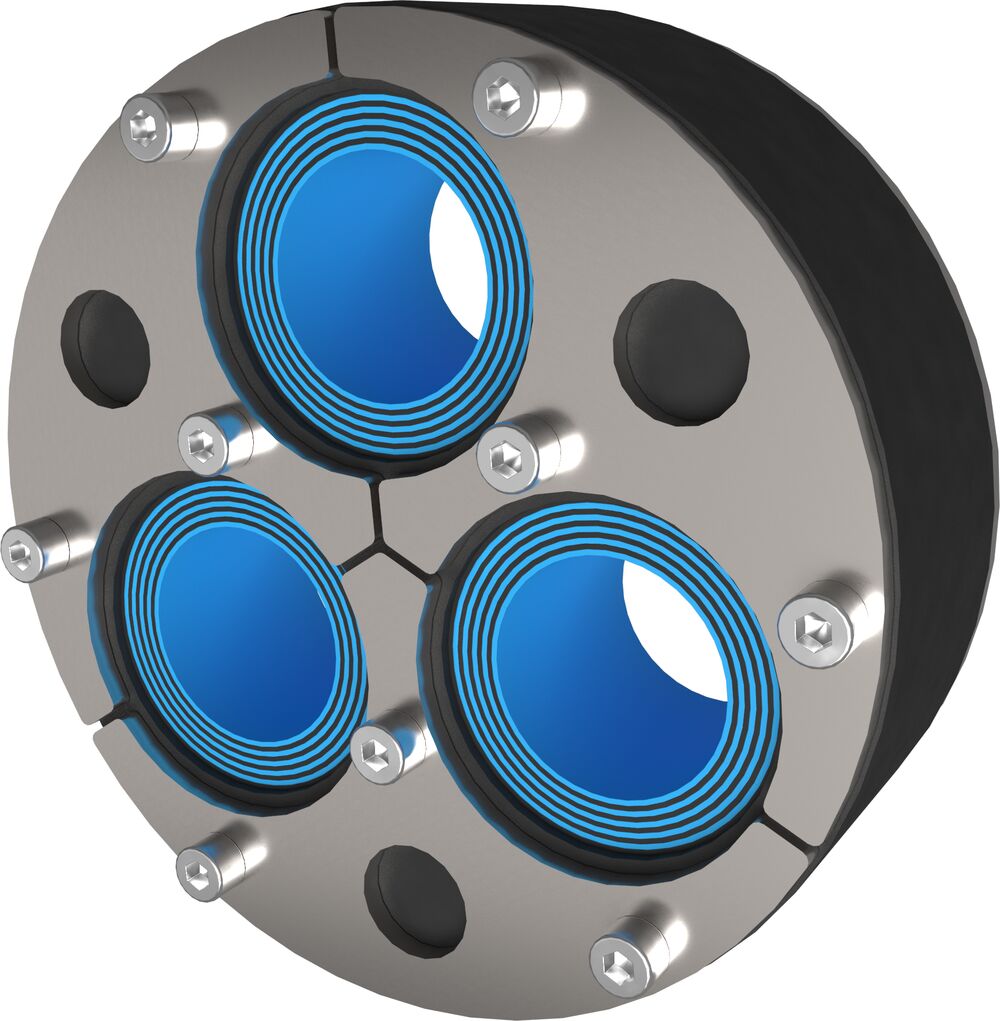

H3-200 UG INSERTABLE WOC 3x 48-68 200 200 - 205 3.7 164807
  • Configuração 3x 48-68
  • Dimensão externa Ø (mm) 200
  • Dimensão Ø (mm) da abertura 200 - 205
  • Peso (kg) 3.7
  • Art. No 164807
  • CAD files
