Passagem de cabos Roxtec ComSeal™ EMC

Folha de dados (métrica)

Use o botão de impressão na página para obter um layout de impressão otimizado.

Vedação de entrada de cabos com classificação IP 54 para uso em aplicações de EMC.

O Roxtec ComSeal™ EMC possui classificação IP 54 e foi desenvolvida para garantir a compatibilidade eletromagnética. A vedação está disponível com moldura em alumínio niquelado. Há opção de escolha entre os módulos Roxtec ES para blindagem eletromagnética e módulos PE que protegem contra distúrbios conduzidos. Os módulos são adaptáveis a diversos tamanhos de cabos. A passagem de cabos está disponível em seis tamanhos diferentes para acomodar de 4 a 32 cabos.

  • Resistente a roedores
  • Leve
  • Eficiente em área
  • Permite cabos pré-terminados
  • Possui capacidade sobressalente
  • Adaptável a cabos e tubos de diferentes tamanhos

Download

Folha de dados (métrica)

Para comprar este produto, entre em contato com um representante da Roxtec.

Entre em contato

Características do produto

  • ip-ul nema.svg
    IP/UL NEMA
  • emi protection.svg
    Proteção contra EMI

Download

Folha de dados (métrica)

Índice de página

Classificações e certificados Instalação Vedações para o seu setor Dados de componente de vedação Kits de passagem pré-configurada

Classificações e certificados

Certificados são continuamente adicionados, renovados e substituídos. Visite regularmente para garantir a conformidade.

Fogo

  • N/D

Proteção contra vazamento

  • IP 54 de acordo com IEC 60529
  • IP 55 de acordo com IEC 60529
  • UL/NEMA 3,12,12K

Suporta

  • Blindagem eletromagnética
  • Equalização do potencial

Instalação

Saiba mais sobre o sistema de vedação Roxtec e veja como executar corretamente a instalação de uma passagem em nossas páginas de instalação.

Estrutura da instalação

  • cabinet.svg
    Gabinetes e invólucros

Instruções de instalação

Desenhos técnicos

Imagens

Vedações para o seu setor

Explore a multiplicidade de aplicações onde você pode aproveitar nossas soluções.

Dados de componente de vedação

Aqui você encontra informações técnicas sobre cada parte específica do nosso sistema.

Componentes de vedação

Gel de montagem Roxtec

Gel de montagem Roxtec

Molduras retangulares

Moldura ComSeal™ EMC

Moldura ComSeal™ EMC

Kits de passagem pré-configurada

Para blindagem eletromagnética

ComSeal 10/4 ES

  • Configuração 2x (3.5-16.5), 2x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 173 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 149(+1/-1)
  • Peso (kg) 0.65
  • Art. No CSE0000000104
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 10/7 ES

  • Configuração 6x (3.5-16.5), 1x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 173 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 149(+1/-1)
  • Peso (kg) 0.63
  • Art. No CSE0000000107
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 10/10 ES

  • Configuração 10x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 80.5 x 173 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 149(+1/-1)
  • Peso (kg) 0.65
  • Art. No CSE0000001010
dxf
Download
stp
Download
Entre em contato
Remove from cart?

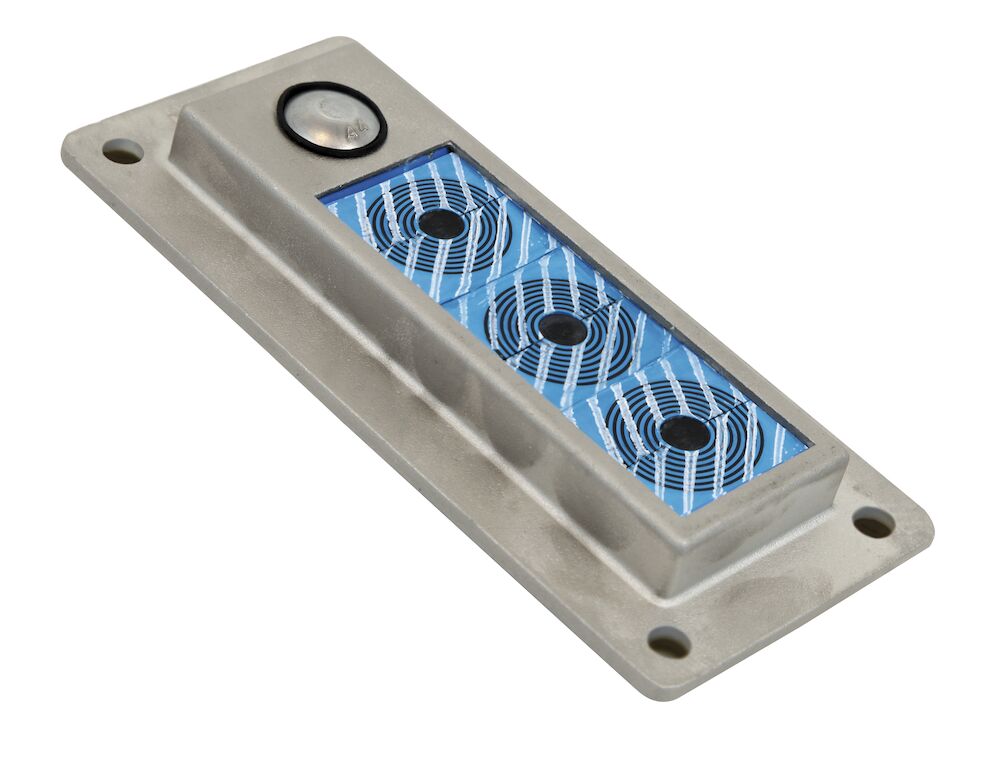

ComSeal 12/3 ES

  • Configuração 3x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.84
  • Art. No CSE0000001203
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/6 ES

  • Configuração 4x (3.5-16.5), 2x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.82
  • Art. No CSE0000001206
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/9 ES

  • Configuração 8x (3.5-16.5), 1x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.8
  • Art. No CSE0000001209
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/12 ES

  • Configuração 12x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.82
  • Art. No CSE0000001212
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 15/3 ES

  • Configuração 3x (28.0-44.0)
  • Dimensões externas LxAxD (mm) 80.5 x 223 x 55
  • Dimensões da abertura L x A (mm) 61(+1/-1) x 195(+1/-1)
  • Peso (kg) 0.88
  • Art. No CSE0000001503
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/4 ES

  • Configuração 4x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.87
  • Art. No CSE0000000164
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/7 ES

  • Configuração 4x (3.5-16.5), 3x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.91
  • Art. No CSE0000000167
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/10 ES

  • Configuração 8x (3.5-16.5), 2x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.86
  • Art. No CSE0000001610
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/16 ES

  • Configuração 16x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.87
  • Art. No CSE0000001616
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 30/6 ES

  • Configuração 6x (28.0-44.0)
  • Dimensões externas LxAxD (mm) 155 x 231 x 55
  • Dimensões da abertura L x A (mm) 120(+1/-1) x 195(+1/-1)
  • Peso (kg) 1.63
  • Art. No CSE0000003006
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/8 ES

  • Configuração 8x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.41
  • Art. No CSE0000003208
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/14 ES

  • Configuração 8x (3.5-16.5), 6x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.57
  • Art. No CSE0000003214
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/20 ES

  • Configuração 16x (3.5-16.5), 4x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.5
  • Art. No CSE0000003220
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/32 ES

  • Configuração 32x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.53
  • Art. No CSE0000003232
dxf
Download
stp
Download
Entre em contato
Remove from cart?

Para equalização do potencial

ComSeal 10/4 PE

  • Configuração 2x (3.5-16.5), 2x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 173 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 149(+1/-1)
  • Peso (kg) 0.66
  • Art. No CSP0000000104
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 10/7 PE

  • Configuração 6x (3.5-16.5), 1x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 173 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 149(+1/-1)
  • Peso (kg) 0.64
  • Art. No CSP0000000107
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 10/10 PE

  • Configuração 10x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 80.5 x 173 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 149(+1/-1)
  • Peso (kg) 0.46
  • Art. No CSP0000001010
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/3 PE

  • Configuração 3x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.8
  • Art. No CSP0000001203
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/6 PE

  • Configuração 4x (3.5-16.5), 2x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.84
  • Art. No CSP0000001206
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/9 PE

  • Configuração 8x (3.5-16.5), 1x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.8
  • Art. No CSP0000001209
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 12/12 PE

  • Configuração 12x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 88 x 216 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 169(+1/-1)
  • Peso (kg) 0.8
  • Art. No CSP0000001212
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 15/3 PE

  • Configuração 3x (28.0-44.0)
  • Dimensões externas LxAxD (mm) 90.5 x 223 x 55
  • Dimensões da abertura L x A (mm) 61(+1/-1) x 195(+1/-1)
  • Peso (kg) 0.89
  • Art. No CSP0000001503
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/4 PE

  • Configuração 4x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.85
  • Art. No CSP0000000164
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/7 PE

  • Configuração 4x (3.5-16.5), 3x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.85
  • Art. No CSP0000000167
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/10 PE

  • Configuração 8x (3.5-16.5), 2x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.85
  • Art. No CSP0000001610
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 16/16 PE

  • Configuração 16x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 80.5 x 233 x 55
  • Dimensões da abertura L x A (mm) 56(+1/-1) x 209(+1/-1)
  • Peso (kg) 0.85
  • Art. No CSP0000001616
dxf
Download
stp
Download
Entre em contato
Remove from cart?

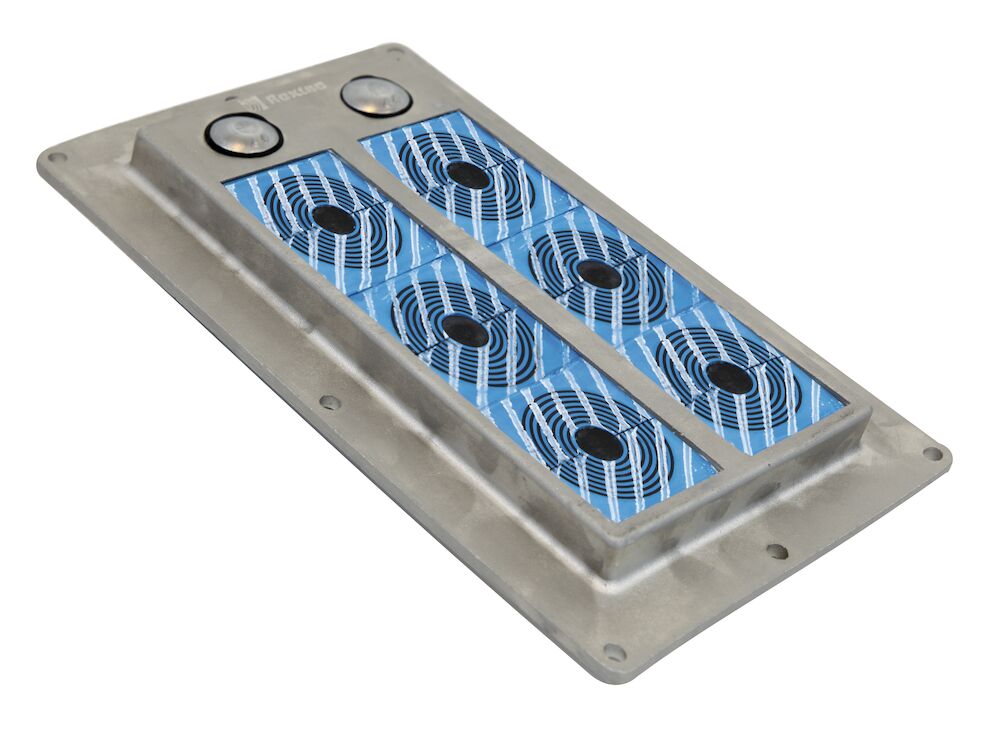

ComSeal 30/6 PE

  • Configuração 6x (28.0-44.0)
  • Dimensões externas LxAxD (mm) 155 x 231 x 55
  • Dimensões da abertura L x A (mm) 120(+1/-1) x 195(+1/-1)
  • Peso (kg) 1.63
  • Art. No CSP0000003006
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/8 PE

  • Configuração 8x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.48
  • Art. No CSP0000003208
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/14 PE

  • Configuração 8x (3.5-16.5), 6x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.48
  • Art. No CSP0000003214
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/20 PE

  • Configuração 16x (3.5-16.5), 4x (9.5-32.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.47
  • Art. No CSP0000003220
dxf
Download
stp
Download
Entre em contato
Remove from cart?

ComSeal 32/32 PE

  • Configuração 32x (3.5-16.5)
  • Dimensões externas LxAxD (mm) 135 x 241 x 55
  • Dimensões da abertura L x A (mm) 103(+1/-1) x 209(+1/-1)
  • Peso (kg) 1.47
  • Art. No CSP0000003232
dxf
Download
stp
Download
Entre em contato
Remove from cart?
Para blindagem eletromagnética
Título Configuração Dimensões externas LxAxD (mm) Dimensões da abertura L x A (mm) Peso (kg) Art. No
ComSeal 10/4 ES 2x (3.5-16.5), 2x (9.5-32.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.65 CSE0000000104
ComSeal 10/7 ES 6x (3.5-16.5), 1x (9.5-32.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.63 CSE0000000107
ComSeal 10/10 ES 10x (3.5-16.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.65 CSE0000001010
ComSeal 12/3 ES 3x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.84 CSE0000001203
ComSeal 12/6 ES 4x (3.5-16.5), 2x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.82 CSE0000001206
ComSeal 12/9 ES 8x (3.5-16.5), 1x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 CSE0000001209
ComSeal 12/12 ES 12x (3.5-16.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.82 CSE0000001212
ComSeal 15/3 ES 3x (28.0-44.0) 80.5 x 223 x 55 61(+1/-1) x 195(+1/-1) 0.88 CSE0000001503
ComSeal 16/4 ES 4x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.87 CSE0000000164
ComSeal 16/7 ES 4x (3.5-16.5), 3x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.91 CSE0000000167
ComSeal 16/10 ES 8x (3.5-16.5), 2x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.86 CSE0000001610
ComSeal 16/16 ES 16x (3.5-16.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.87 CSE0000001616
ComSeal 30/6 ES 6x (28.0-44.0) 155 x 231 x 55 120(+1/-1) x 195(+1/-1) 1.63 CSE0000003006
ComSeal 32/8 ES 8x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.41 CSE0000003208
ComSeal 32/14 ES 8x (3.5-16.5), 6x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.57 CSE0000003214
ComSeal 32/20 ES 16x (3.5-16.5), 4x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.5 CSE0000003220
ComSeal 32/32 ES 32x (3.5-16.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.53 CSE0000003232
Para equalização do potencial
Título Configuração Dimensões externas LxAxD (mm) Dimensões da abertura L x A (mm) Peso (kg) Art. No
ComSeal 10/4 PE 2x (3.5-16.5), 2x (9.5-32.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.66 CSP0000000104
ComSeal 10/7 PE 6x (3.5-16.5), 1x (9.5-32.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.64 CSP0000000107
ComSeal 10/10 PE 10x (3.5-16.5) 80.5 x 173 x 55 56(+1/-1) x 149(+1/-1) 0.46 CSP0000001010
ComSeal 12/3 PE 3x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 CSP0000001203
ComSeal 12/6 PE 4x (3.5-16.5), 2x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.84 CSP0000001206
ComSeal 12/9 PE 8x (3.5-16.5), 1x (9.5-32.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 CSP0000001209
ComSeal 12/12 PE 12x (3.5-16.5) 88 x 216 x 55 56(+1/-1) x 169(+1/-1) 0.8 CSP0000001212
ComSeal 15/3 PE 3x (28.0-44.0) 90.5 x 223 x 55 61(+1/-1) x 195(+1/-1) 0.89 CSP0000001503
ComSeal 16/4 PE 4x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.85 CSP0000000164
ComSeal 16/7 PE 4x (3.5-16.5), 3x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.85 CSP0000000167
ComSeal 16/10 PE 8x (3.5-16.5), 2x (9.5-32.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.85 CSP0000001610
ComSeal 16/16 PE 16x (3.5-16.5) 80.5 x 233 x 55 56(+1/-1) x 209(+1/-1) 0.85 CSP0000001616
ComSeal 30/6 PE 6x (28.0-44.0) 155 x 231 x 55 120(+1/-1) x 195(+1/-1) 1.63 CSP0000003006
ComSeal 32/8 PE 8x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.48 CSP0000003208
ComSeal 32/14 PE 8x (3.5-16.5), 6x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.48 CSP0000003214
ComSeal 32/20 PE 16x (3.5-16.5), 4x (9.5-32.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.47 CSP0000003220
ComSeal 32/32 PE 32x (3.5-16.5) 135 x 241 x 55 103(+1/-1) x 209(+1/-1) 1.47 CSP0000003232
