A moldura Roxtec ComSeal™ é uma moldura de entrada circular leve e eficiente em área para gabinetes. Ela é usada com módulos de vedação que se adaptam a cabos e tubos de diferentes tamanhos.
- Para uso com os componentes Roxtec correspondentes para formar uma solução de vedação completa
- Disponível em alumínio fundido
- Conectada no lado interno ou externo do gabinete
- Disponível como kits completos
- S1013122 COMSEAL 10 APERTURE DIMENSION PDF Download
- S1014129 COMSEAL 12 APERTURE DIMENSION pdf Download
- S1018204 COMSEAL 15 APERTURE DIMENSION pdf Download
- S1008266 COMSEAL 16 APERTURE DIMENSION pdf Download
- S1019307 COMSEAL 30 APERTURE DIMENSION pdf Download
- S1008267 COMSEAL 32 APERTURE DIMENSION pdf Download
- S1021987 COMSEAL FRAME COMSEAL 12 PDF Download
| Autoridade de certificação | Classificação | Divisão/Estrutura | Cabo | Tubo | Digite o nome da aprovação | |
|---|---|---|---|---|---|---|
| CSA | IP tightness UL/NEMA tightness | Other | Copper Steel | 1333944 | ||
| Roxtec International AB | Declaration of conformity Compact | |||||
| Underwriters Laboratories Inc. | UL/NEMA tightness | E209828 | ||||
| Underwriters Laboratories Inc. | IP tightness UL/NEMA tightness | E496911 | ||||
| Underwriters Laboratories Inc. | UL/NEMA tightness | NITW2.E209828 | ||||
| Underwriters Laboratories Inc. | UL/NEMA tightness | NITW8.E209828 |
Instalação
Saiba mais sobre o sistema de vedação Roxtec e veja como executar corretamente a instalação de uma passagem em nossas páginas de instalação.
Variantes
Alumínio
COMSEAL 10 FRAME ASSEMBLY
- Aberturas da moldura 1
- Espaço de montagem por abertura (mm) 40 x 100
- Dimensões externas LxAxD (mm) 80.5 x 173 x 55
- Dimensões da abertura L x A (mm) 56 x 149
- Peso (kg) 0.34
- Art. No 105300

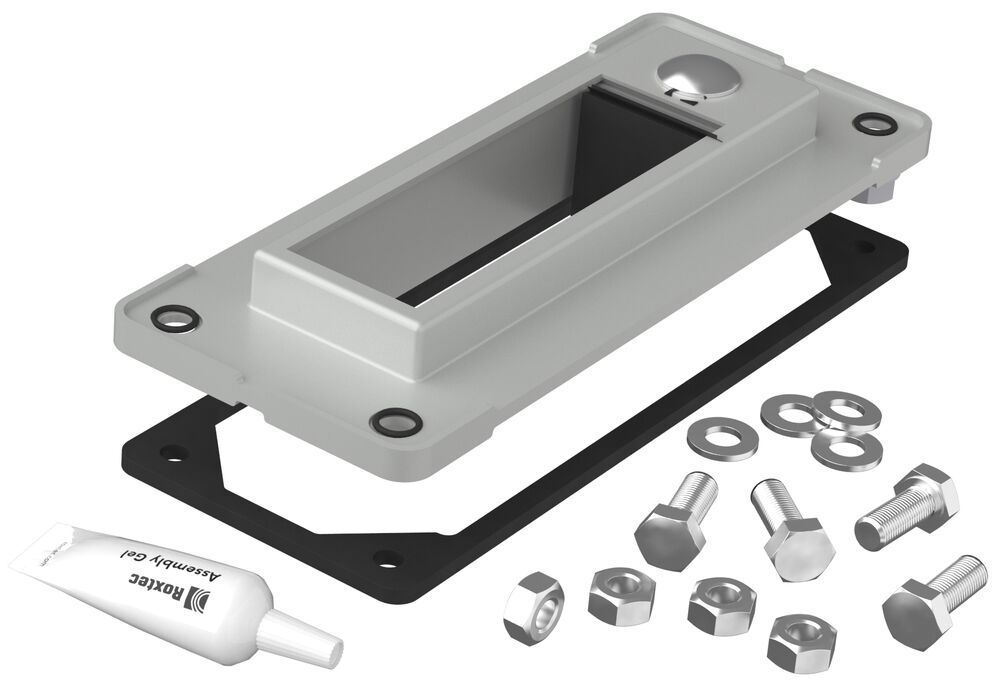

COMSEAL 12 FRAME ASSEMBLY
- Aberturas da moldura 1
- Espaço de montagem por abertura (mm) 40 x 120
- Dimensões externas LxAxD (mm) 88 x 216 x 55
- Dimensões da abertura L x A (mm) 56 x 169
- Peso (kg) 0.55
- Art. No 105304

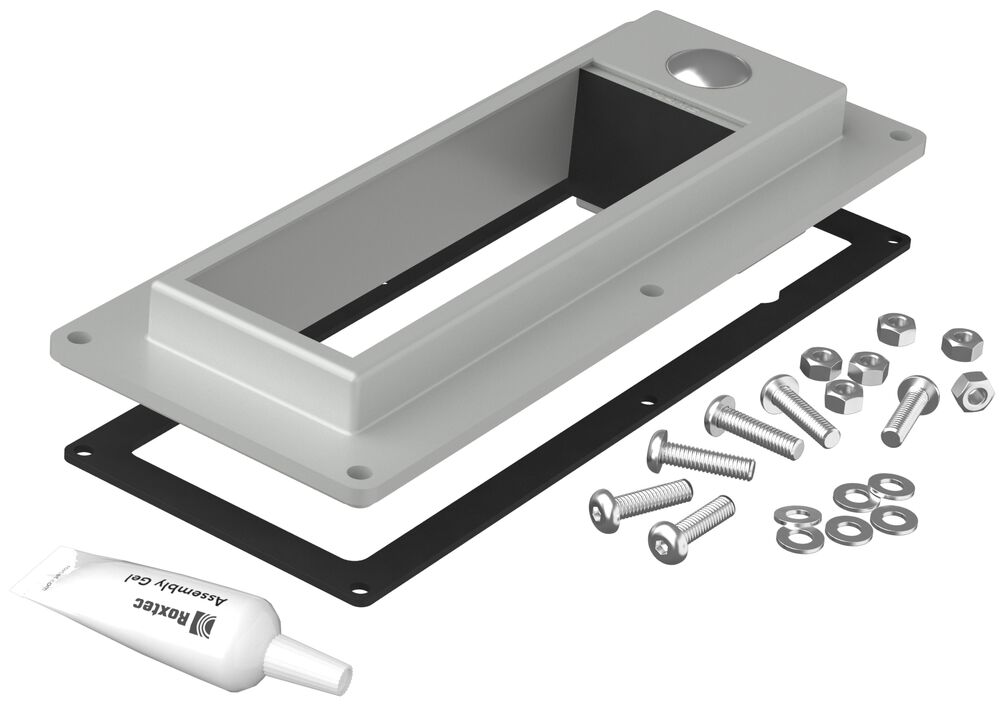

COMSEAL 15 FRAME ASSEMBLY
- Aberturas da moldura 1
- Espaço de montagem por abertura (mm) 50 x 150
- Dimensões externas LxAxD (mm) 90.5 x 223 x 55
- Dimensões da abertura L x A (mm) 61 x 195
- Peso (kg) 0.49
- Art. No 105309

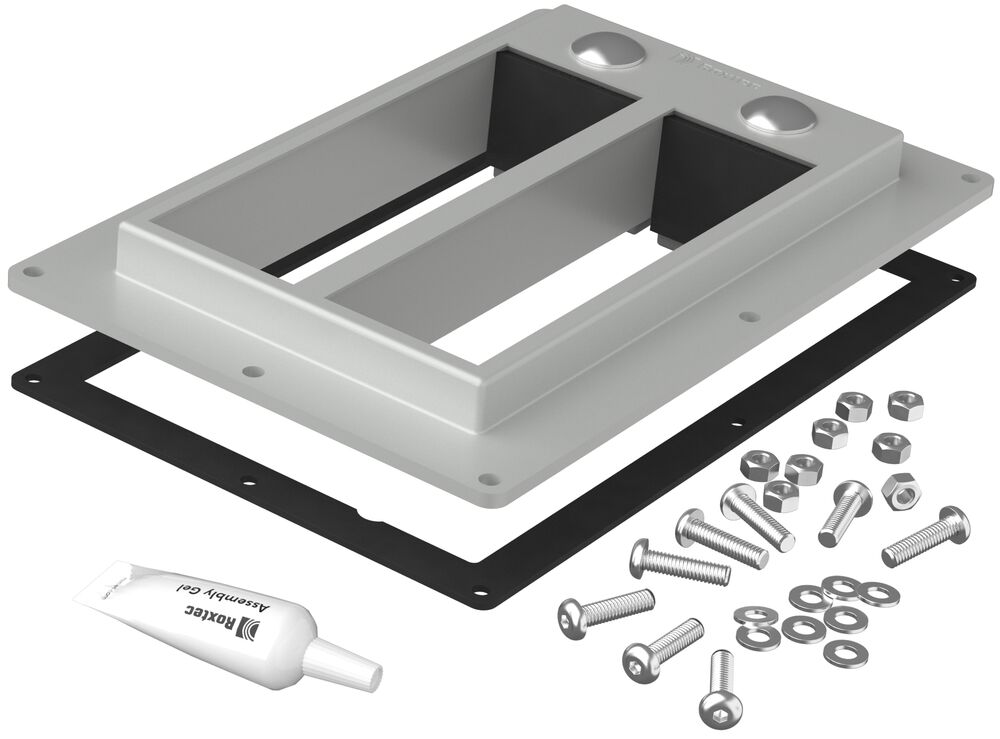

COMSEAL 30 FRAME ASSEMBLY
- Aberturas da moldura 2
- Espaço de montagem por abertura (mm) 50 x 150
- Dimensões externas LxAxD (mm) 155 x 231 x 55
- Dimensões da abertura L x A (mm) 120 x 195
- Peso (kg) 0.88
- Art. No 105318

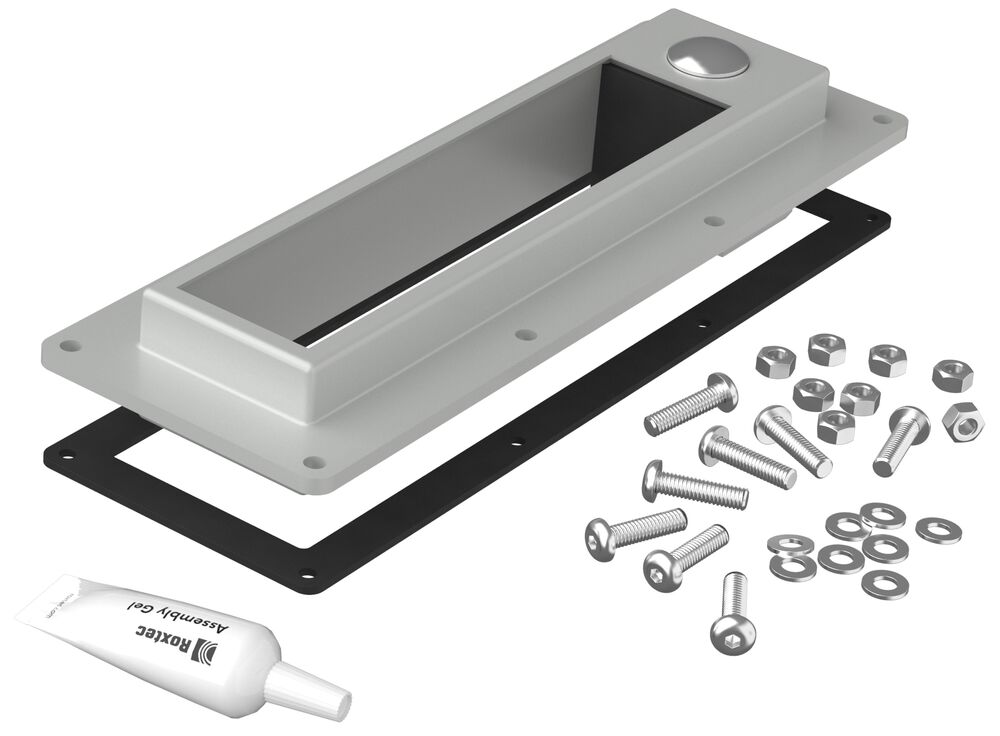

COMSEAL 16 FRAME ASSEMBLY
- Aberturas da moldura 1
- Espaço de montagem por abertura (mm) 40 x 160
- Dimensões externas LxAxD (mm) 80.5 x 233 x 55
- Dimensões da abertura L x A (mm) 56 x 209
- Peso (kg) 0.41
- Art. No 105311

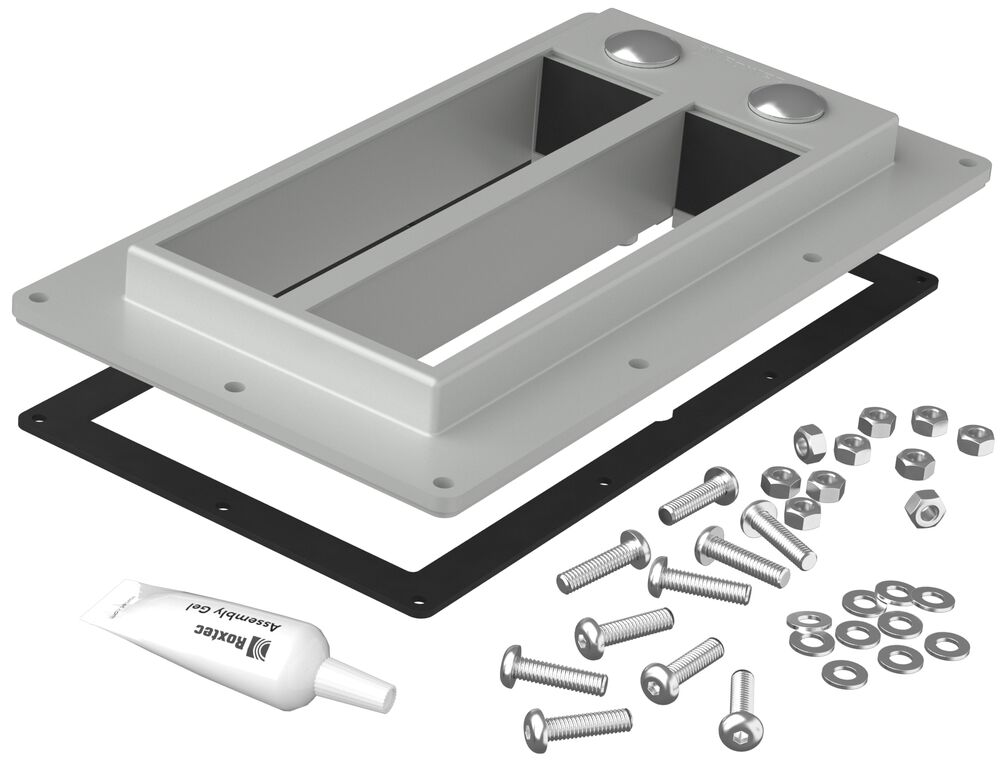

COMSEAL 32 FRAME ASSEMBLY
- Aberturas da moldura 2
- Espaço de montagem por abertura (mm) 40 x 160
- Dimensões externas LxAxD (mm) 135 x 241 x 55
- Dimensões da abertura L x A (mm) 103 x 209
- Peso (kg) 0.72
- Art. No 105319
