Moldura Roxtec CF 8/32 EMC

Imprimir

Use o botão de impressão na página para obter um layout de impressão otimizado.

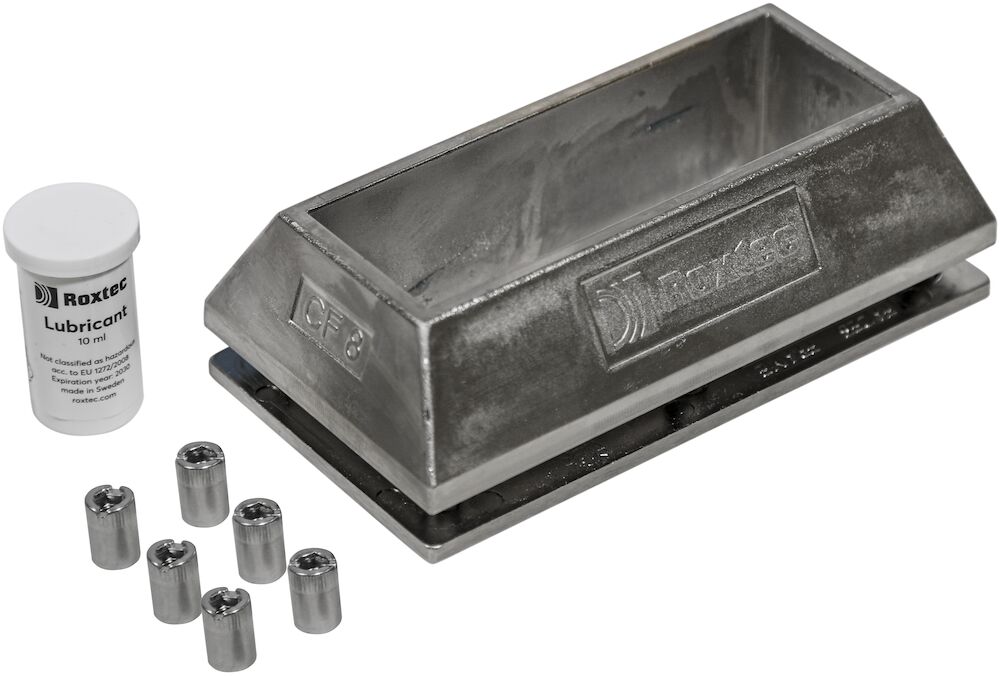

As molduras Roxtec CF 8/32 EMC de alumínio fundido com niquelagem asseguram a condutividade elétrica. A moldura funciona com vários cabos/tubos pré-terminados em uma abertura.

  • Deve ser usada com os componentes Roxtec correspondentes para formar uma solução de vedação completa
Ver variantes
CF 32 EMC
CF 32 EMC

Instalação

Saiba mais sobre o sistema de vedação Roxtec e veja como executar corretamente a instalação de uma passagem em nossas páginas de instalação.

Variantes

Alumínio niquelado

CF 8 EMC

  • 6602
  • Aberturas da moldura 1
  • Espaço de montagem (mm) 40 x 80
  • Dimensões externas LxAxD (mm) 75 x 140 x 69
  • Dimensões da abertura L x A (mm) 61(+0.5/-0.5) x 127(+0.5/-0.5)
  • Peso (kg) 0.37
  • Art. No ECF0000080035
dxf
Download
stp
Download
Remove from cart?

CF 32 EMC

  • 6604
  • Aberturas da moldura 2
  • Espaço de montagem (mm) 40 x 160
  • Dimensões externas LxAxD (mm) 130 x 230 x 69
  • Dimensões da abertura L x A (mm) 110(+0.5/-0.5) x 216(+0.5/-0.5)
  • Peso (kg) 1.2
  • Art. No ECF0000320035
dxf
Download
stp
Download
Remove from cart?
Alumínio niquelado
Título Aberturas da moldura Espaço de montagem (mm) Dimensões externas LxAxD (mm) Dimensões da abertura L x A (mm) Peso (kg) Art. No
CF 8 EMC 6602 1 40 x 80 75 x 140 x 69 61(+0.5/-0.5) x 127(+0.5/-0.5) 0.37 ECF0000080035 0
CF 32 EMC 6604 2 40 x 160 130 x 230 x 69 110(+0.5/-0.5) x 216(+0.5/-0.5) 1.2 ECF0000320035 0
