Módulo Roxtec RM Ex com Multidiameter™

Os módulos do Roxtec RM têm 60 mm (2,362") de profundidade e são facilmente adaptados a cabos e tubos de diferentes tamanhos. As versão Ex é aprovada para uso em locais de risco e atmosferas potencialmente explosivas.

  • Deve ser usada com os componentes Roxtec correspondentes para formar uma solução de vedação completa
  • Para cabos com 3 a 99 mm (0,118" a 3,898") OD

Artigos de componentes

RM Ex, com núcleo
Nome Número de cabos/tubos Para cabo/tubo Ø (mm) Dimensões externas LxAxD (mm) Peso (kg) Art. No CAD files
RM 15 Ex 1 3 - 11 15 x 15 x 60 0.02 EXRM00100151000
  • Para cabo/tubo Ø (mm) 3 - 11
  • Dimensões externas LxAxD (mm) 15 x 15 x 60
  • Peso (kg) 0.02
  • Art. No EXRM00100151000
  • CAD files
RM 15w40 Ex 3 3.5 - 10.5 40 x 15 x 60 0.05 EXRM00115401000
  • Para cabo/tubo Ø (mm) 3.5 - 10.5
  • Dimensões externas LxAxD (mm) 40 x 15 x 60
  • Peso (kg) 0.05
  • Art. No EXRM00115401000
  • CAD files
RM 20 Ex 1 4 - 14.5 20 x 20 x 60 0.04 EXRM00100201000
  • Para cabo/tubo Ø (mm) 4 - 14.5
  • Dimensões externas LxAxD (mm) 20 x 20 x 60
  • Peso (kg) 0.04
  • Art. No EXRM00100201000
  • CAD files
RM 20w40 Ex 2 3.5 - 16.5 40 x 20 x 60 0.07 EXRM00120401000
  • Para cabo/tubo Ø (mm) 3.5 - 16.5
  • Dimensões externas LxAxD (mm) 40 x 20 x 60
  • Peso (kg) 0.07
  • Art. No EXRM00120401000
  • CAD files
RM 30 Ex 1 10 - 25 30 x 30 x 60 0.08 EXRM00100301000
  • Para cabo/tubo Ø (mm) 10 - 25
  • Dimensões externas LxAxD (mm) 30 x 30 x 60
  • Peso (kg) 0.08
  • Art. No EXRM00100301000
  • CAD files
RM 30H90 Ex 1 10 - 25 30 x 90 x 60 0.25 EXRM00300309000
  • Para cabo/tubo Ø (mm) 10 - 25
  • Dimensões externas LxAxD (mm) 30 x 90 x 60
  • Peso (kg) 0.25
  • Art. No EXRM00300309000
  • CAD files
RM 40 10-32 Ex 1 9.5 - 32.5 40 x 40 x 60 0.15 EXRM00140101000
  • Para cabo/tubo Ø (mm) 9.5 - 32.5
  • Dimensões externas LxAxD (mm) 40 x 40 x 60
  • Peso (kg) 0.15
  • Art. No EXRM00140101000
  • CAD files
RM 40 Ex 1 21.5 - 34.5 40 x 40 x 60 0.14 EXRM00100401000
  • Para cabo/tubo Ø (mm) 21.5 - 34.5
  • Dimensões externas LxAxD (mm) 40 x 40 x 60
  • Peso (kg) 0.14
  • Art. No EXRM00100401000
  • CAD files
RM 40H80 Ex 1 21.5 - 34.5 40 x 80 x 60 0.28 153266
  • Para cabo/tubo Ø (mm) 21.5 - 34.5
  • Dimensões externas LxAxD (mm) 40 x 80 x 60
  • Peso (kg) 0.28
  • Art. No 153266
  • CAD files
RM 60 24-54 Ex 1 24 - 54 60 x 60 x 60 0.33 EXRM01060245400
  • Para cabo/tubo Ø (mm) 24 - 54
  • Dimensões externas LxAxD (mm) 60 x 60 x 60
  • Peso (kg) 0.33
  • Art. No EXRM01060245400
  • CAD files
RM 60 Ex 1 28 - 54 60 x 60 x 60 0.33 EXRM00100601000
  • Para cabo/tubo Ø (mm) 28 - 54
  • Dimensões externas LxAxD (mm) 60 x 60 x 60
  • Peso (kg) 0.33
  • Art. No EXRM00100601000
  • CAD files
RM 80 Ex 1 48 - 71 80 x 80 x 60 0.6 153229
  • Para cabo/tubo Ø (mm) 48 - 71
  • Dimensões externas LxAxD (mm) 80 x 80 x 60
  • Peso (kg) 0.6
  • Art. No 153229
  • CAD files
RM 90 Ex 1 48 - 71 90 x 90 x 60 0.7 EXRM00100901000
  • Para cabo/tubo Ø (mm) 48 - 71
  • Dimensões externas LxAxD (mm) 90 x 90 x 60
  • Peso (kg) 0.7
  • Art. No EXRM00100901000
  • CAD files
RM 120 Ex 1 67.5 - 99 120 x 120 x 60 1.3 EXRM00101201000
  • Para cabo/tubo Ø (mm) 67.5 - 99
  • Dimensões externas LxAxD (mm) 120 x 120 x 60
  • Peso (kg) 1.3
  • Art. No EXRM00101201000
  • CAD files
RM Ex, sem núcleo
Nome Número de cabos/tubos Para cabo/tubo Ø (mm) Dimensões externas LxAxD (mm) Peso (kg) Art. No CAD files
RM 120 Ex WOC 1 67.5 - 99 120 x 120 x 60 0.9 EXRM00001201000
  • Para cabo/tubo Ø (mm) 67.5 - 99
  • Dimensões externas LxAxD (mm) 120 x 120 x 60
  • Peso (kg) 0.9
  • Art. No EXRM00001201000
  • CAD files

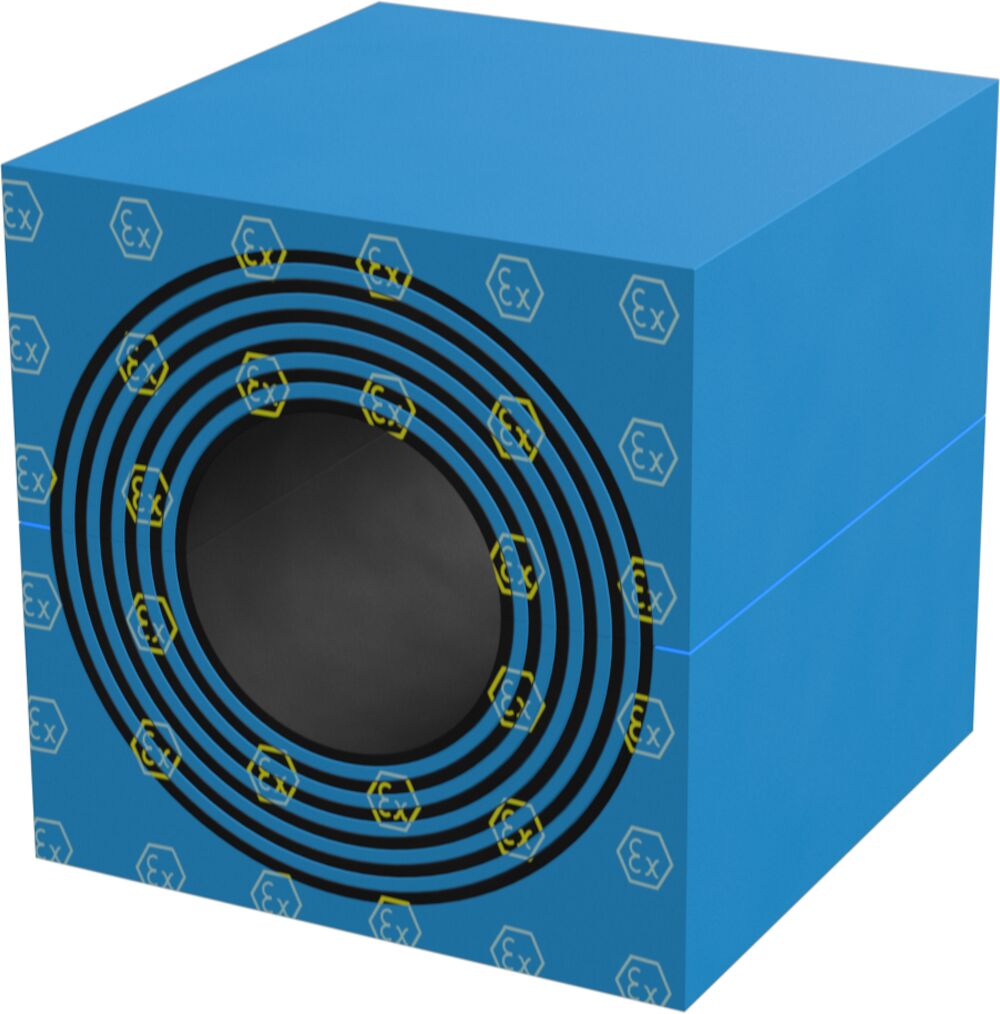

RM 60 WOC Ex 1 28 - 54 60 x 60 x 60 0.26 EXRM00000601000
  • Para cabo/tubo Ø (mm) 28 - 54
  • Dimensões externas LxAxD (mm) 60 x 60 x 60
  • Peso (kg) 0.26
  • Art. No EXRM00000601000
  • CAD files
RM 80 Ex WOC 1 48 - 71 80 x 80 x 60 0.5 153230
  • Para cabo/tubo Ø (mm) 48 - 71
  • Dimensões externas LxAxD (mm) 80 x 80 x 60
  • Peso (kg) 0.5
  • Art. No 153230
  • CAD files
RM 90 WOC Ex 1 48 - 71 90 x 90 x 60 0.6 EXRM00000901000
  • Para cabo/tubo Ø (mm) 48 - 71
  • Dimensões externas LxAxD (mm) 90 x 90 x 60
  • Peso (kg) 0.6
  • Art. No EXRM00000901000
  • CAD files
