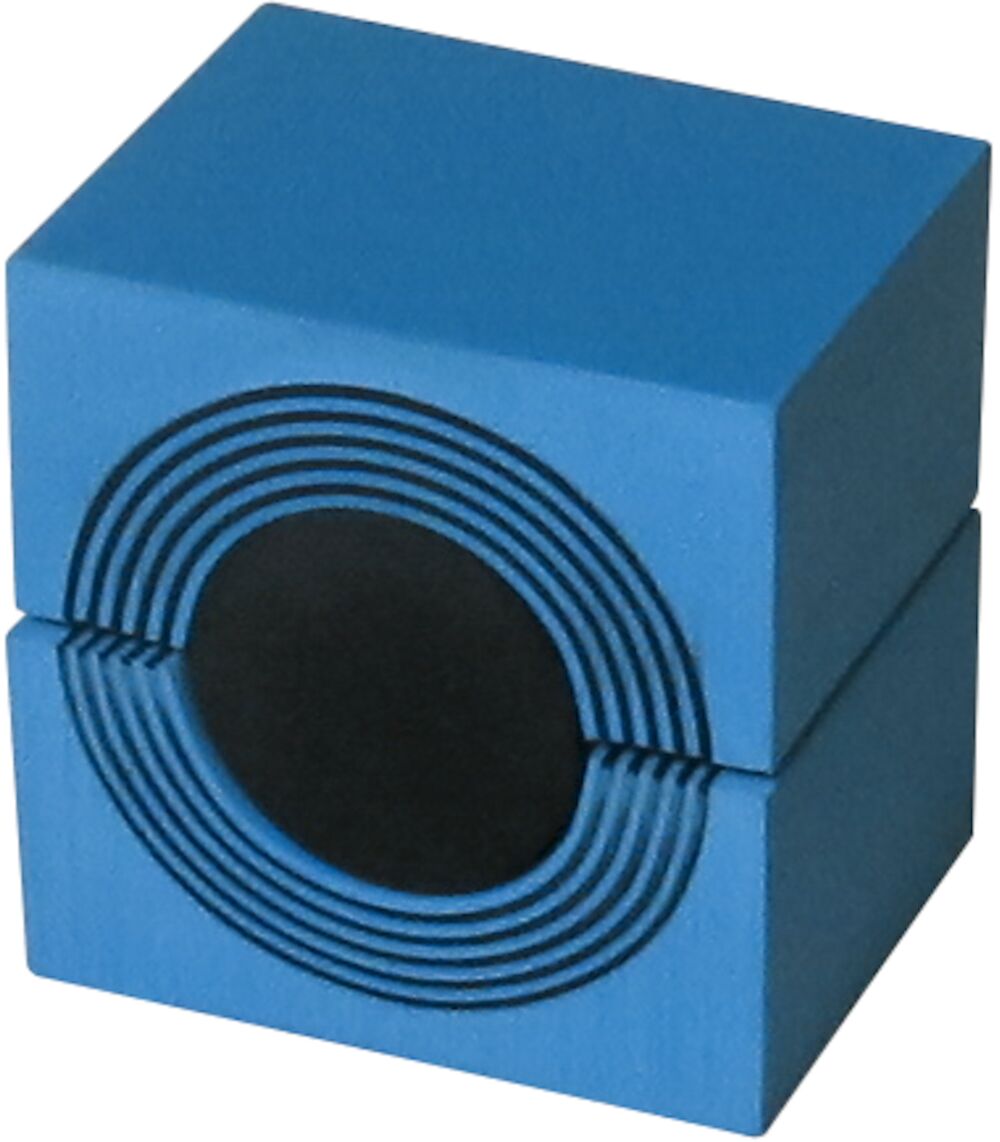

Módulo Roxtec CM com Multidiâmetro™

Os módulos Roxtec CM têm 30 ou 40 mm (1,181"/1,575") de profundidade e se adaptam facilmente a cabos e tubos de diferentes tamanhos. Quando usado com um núcleo sólido, o módulo funciona como um módulo sobressalente para capacidade futura.

  • Deve ser usada com os componentes Roxtec correspondentes para formar uma solução de vedação completa
  • Para cabos e tubos com 3,5 a 34,5 mm (0,138" a 1,358") OD

Artigos de componentes

With core
Nome Número de cabos/tubos Para cabo/tubo Ø (mm) Dimensões externas LxAxD (mm) Peso (kg) Art. No CAD files
CM 15w40 3 3.5 - 10.5 40 x 15 x 30 0.03 C000115401000
  • Para cabo/tubo Ø (mm) 3.5 - 10.5
  • Dimensões externas LxAxD (mm) 40 x 15 x 30
  • Peso (kg) 0.03
  • Art. No C000115401000
  • CAD files
CM 20 1 4 - 14.5 20 x 20 x 30 0.02 C000100201000
  • Para cabo/tubo Ø (mm) 4 - 14.5
  • Dimensões externas LxAxD (mm) 20 x 20 x 30
  • Peso (kg) 0.02
  • Art. No C000100201000
  • CAD files
CM 20w40 2 3.5 - 16.5 40 x 20 x 30 0.04 C000120401000
  • Para cabo/tubo Ø (mm) 3.5 - 16.5
  • Dimensões externas LxAxD (mm) 40 x 20 x 30
  • Peso (kg) 0.04
  • Art. No C000120401000
  • CAD files
CM 30 1 10 - 25 30 x 30 x 30 0.04 C000100301000
  • Para cabo/tubo Ø (mm) 10 - 25
  • Dimensões externas LxAxD (mm) 30 x 30 x 30
  • Peso (kg) 0.04
  • Art. No C000100301000
  • CAD files
CM 30w40 1 10 - 25 40 x 30 x 30 0.05 C000130401000
  • Para cabo/tubo Ø (mm) 10 - 25
  • Dimensões externas LxAxD (mm) 40 x 30 x 30
  • Peso (kg) 0.05
  • Art. No C000130401000
  • CAD files
CM 40 1 21.5 - 34.5 40 x 40 x 30 0.07 5CM0000008983
  • Para cabo/tubo Ø (mm) 21.5 - 34.5
  • Dimensões externas LxAxD (mm) 40 x 40 x 30
  • Peso (kg) 0.07
  • Art. No 5CM0000008983
  • CAD files
CM 40 10-32 1 9.5 - 32.5 40 x 40 x 30 0.07 C000140101000
  • Para cabo/tubo Ø (mm) 9.5 - 32.5
  • Dimensões externas LxAxD (mm) 40 x 40 x 30
  • Peso (kg) 0.07
  • Art. No C000140101000
  • CAD files
